تصميم رقمى بالكامل من شركة IR® لدورة إمداد المعالج بالطاقة
تستخدم لوحات جيجابايت الرئيسية التى تدعم الجيل الخامس من تقنية التحمل الفائق Durable™ 5 Plus شرائح PowIRstage™ المتميزة من شركة International Recifier® و هى شرائح رقمية 100% تتيح دقة فائقة فى إمداد الطاقة لمكونات اللوحة الرئيسية الأكثر احتياجاً للطاقة و الأكثر حساسية لها و ذلك من أجل توفير أقصى أداء للجيل القادم من معالجات Core™ من إنتل.

تصميم متكامل من شركة International Rectifier (IR®)

موصلات PWM رقمية بالكامل من شركة IR®
Z87X-OC Force

شرائح PowIRstage™ من شركة IR®

موصلات PWM رقمية من شركة IR®







تصميم يدعم شريحة واحدة
لقد قامت شركة IR بتطوير أحدث تقنيات دمج الشرائح DirectFET® و التى تعمل على توفير المزيد من خفض الحرارة لشريحة PowIRstage® و ذلك بالمقارنة بتصميمات MCM الأخرى.

بتصميم يدعم شريحة واحدة *
 بالمقارنة
تصميم ذى شرائح متعددة


دائرة High Side MOSFET

وحدة Driver IC


دائرة Low Side MOSFET
* اللوحة الرئيسية Z87X-OC Force فقط

تستخدم تصميمات MOSFET الأخرى العديد من الشرائح التى تصطف فيها دوائر MOSFET و وحدات driver IC جنباً إلى جنب مما يشغل حيزاً كبيراً من مساحة اللوحة الرئيسية فضلاً عن فقد الطاقة.
دائرة High Side MOSFET
(وحدة MOSFET التقليدية)

دائرة Low Side MOSFET
(وحدة MOSFET التقليدية)

وحدة Driver IC
(وحدة MOSFET Driver)




شريحة Power Stage
(و تعرف أيضاً باسم IR3550 PowIRstage® )
دائرة Lower RDS(on) MOSFET منخفضة المقاومة
(و تعرف أيضاً باسم WPAK, PowerPAK, MOSFET ...)

8 سنون
(4 يميناً،4 يساراً)
وحدة MOSFET التقليدية (و تعرف أيضاً باسم D-Pak MOSFET ...)

3 سنون
(1يميناً،2 يساراً)

Size ratio between objects is constant



تبريد فائق، كفاءة عالية، أداء غير مسبوق
دوائر MOSFET التقليدية
شريحة IR3550 PowIRstage®



* نتائج الاختبار للاطلاع فقط. قد تختلف النتائج باختلاف مواصفات الحاسب المستخدم.
* 4 phase IR3550 PowIRstage® with 2x Copper PCB vs. 4 phase traditional MOSFET @ 100A load 10 mins lab testing without heatsink.

درجة حرارة أقل = مزيد من رفع تردد التشغيل
حرارة شديدة الارتفاع

طاقة غير كافية
لرفع تردد التشغيل

تتميز شريحة IR3550 PowIRstage® بقدرتها على الاحتفاظ بدرجة حرارة أقل بالمقارنة بتصميمات MOSFET التقليدية مما يتيح للمستخدم رفع تردد التشغيل للحصول على مزيد من قوة الأداء. إن كل وحدة من وحدات توصيل الطاقة تعمل فى حدود درجة حرارة قصوى و التى عند بلوغها لن يمكنك تحميلها بالمزيد من الطاقة و بالتالى فشل عملية رفع التردد. و حيث أن شريحة IR3550 PowIRstages® تتميز بقدرتها على الاحتفاظ بدرجة حرارة أقل عند تحميل مستويات عالية من الطاقة، فإن محترفى رفع تردد التشغيل قد أصبح بإمكانهم إضافة المزيد من الجهد الكهربى و الاستمتاع بمجال أوسع لرفع تردد التشغيل.
درجة ثبات الأداء عند رفع تردد التشغيل باستخدام MOSFET
شريحة IR3550
PowIRstage®
الأفضل
دائرة MOSFET منخفضة المقاومة
(و تعرف أيضاً باسم WPAK, PowerPak MOSFET...)
جيد
دائرة MOSFET التقليدية
(و تعرف أيضاً باسم D-Pak MOSFET... )
مقبول

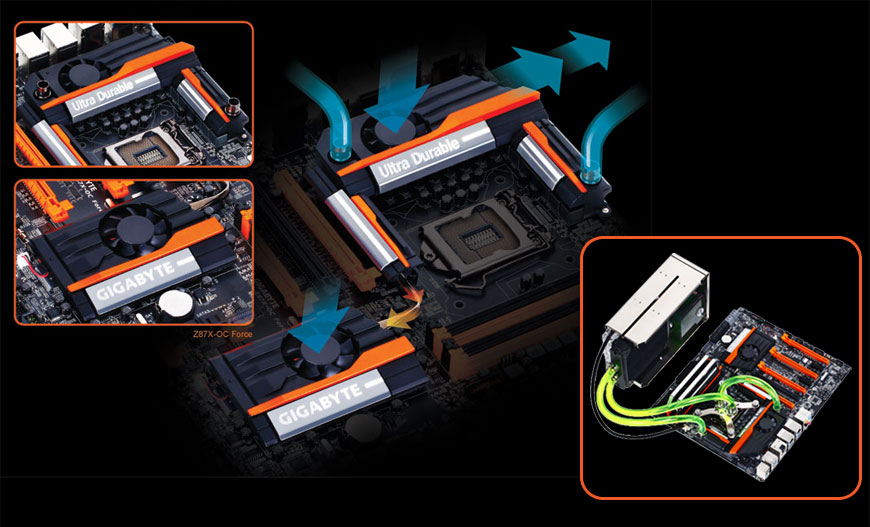

تقنية OC Cool
تتميز لوحة جيجابايت الرئيسية Z87X-OC Force بتصميم فائق لوحدة التبديد الحرارى لتتيح تبريد فائق لدورة إمداد الطاقة بحيث تتيح للمستخدم التبريد باستخدام المراوح و التبريد السلبى بدون استخدام المراوح و أيضاً التبريد المائى. إن وحدة التبديد الحرارى ذات التصميم المجوف مع مروحة التبريد الصامتة تضمن التبريد الفائق لدورة إمداد الطاقة مع الأداء المستقر حتى فى أقصى ظروف التشغيل.


نظام التبريد OPT Fan من جيجابايت
تتطلب العديد من أنظمة الحاسبات الحالية ذات التبريد المائى إمداد طاقة لكل من مروحة تبريد المعالج و مضخة الماء. و تتميز سلسلة لوحات جيجابايت الرئيسية 8 بنظام التبريد OPT Fan و هو عبارة عن واجهة تركيب إضافية لمروحة تبريد المعالج و التى يمكن استخدامها لتوصيل مضخة ماء و ضبطها للعمل بالسرعة القصوى باستمرار. كما يمكن أيضاً استخدام نظام التبريد OPT مع أنظمة التبريد عالية الأداء التى تستخدم مروحتين للتبريد./div>



قد تختلف تصميمات موصلات PWM الرقمية و شرائح PowIRstage® باختلاف الموديل.
قد تختلف الخصائص و مواصفات المكونات الفعلية باختلاف الموديل.
الصور المعروضة للاطلاع فقط
