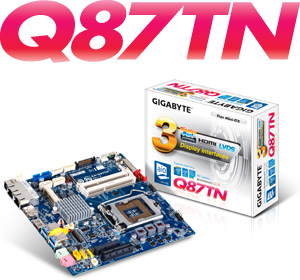

GA-Q87TN |
中央處理器 |
第四代 Intel® Core™ 處理器 |
處理器腳位 |
LGA 1150 |
晶片組 |
Intel Q87 晶片組 |
繪圖插槽 |
1*PCI-E 3.0 x4 |
影像輸出 |
LVDS, HDMI, DisplayPort |
記憶體型式 |
Dual Channel DDR3 SO DIMM |
記憶體插槽 |
2*DDR3 SO DIMM |
擴充插槽 |
1*mini PCI-E slot (Half size) |
SATA 插槽 |
4*SATA3 + 1*m-SATA |
SATA RAID |
RAID 0, 1, 5, 10 |
USB插槽 |
6*USB3.0 + 5*USB 2.0 |
乙太網路介面 |
7.1 channel HD / Dual GbE LAN |
PCB尺寸(mm) |
170x170mm Thin Mini-ITX |
|
|
|
| |
|
| |
|

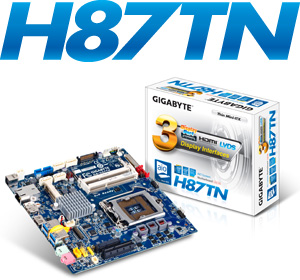

GA-H87TN |
中央處理器 |
第四代 Intel® Core™ 處理器 |
處理器腳位 |
LGA 1150 |
晶片組 |
Intel H87 晶片組 |
繪圖插槽 |
1*PCI-E 3.0 x4 |
影像輸出 |
LVDS, HDMI, DisplayPort |
記憶體型式 |
Dual Channel DDR3 SO DIMM |
記憶體插槽 |
2*DDR3 SO DIMM |
擴充插槽 |
1*mini PCI-E slot (Half size) |
SATA 插槽 |
4*SATA3 + 1*m-SATA |
SATA RAID |
RAID 0, 1, 5, 10 |
USB插槽 |
6*USB3.0 + 5*USB 2.0 |
乙太網路介面 |
7.1 channel HD / GbE LAN |
PCB尺寸(mm) |
170x170mm Thin Mini-ITX |
|
|
|
|
| |
|
| |
|

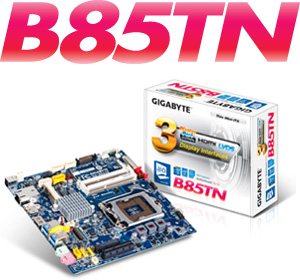

GA-B85TN |
中央處理器 |
第四代 Intel® Core™ 處理器 |
處理器腳位 |
LGA 1150 |
晶片組 |
Intel B85 晶片組 |
繪圖插槽 |
1*PCI-E 3.0 x4 |
影像輸出 |
LVDS, HDMI, DisplayPort |
記憶體型式 |
Dual Channel DDR3 SO DIMM |
記憶體插槽 |
2*DDR3 SO DIMM |
擴充插槽 |
1*mini PCI-E slot (Half size) |
SATA 插槽 |
3*SATA3+1*SATA2 + 1*m-SATA |
SATA RAID |
NA |
USB插槽 |
4*USB3.0 + 5*USB 2.0 |
乙太網路介面 |
7.1 channel HD / GbE LAN |
PCB尺寸(mm) |
170x170mm Thin Mini-ITX |
|
|
|
|
| |
|
| |
|

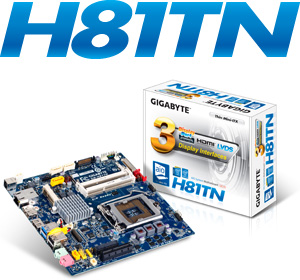

GA-H81TN |
中央處理器 |
第四代 Intel® Core™ 處理器 |
處理器腳位 |
LGA 1150 |
晶片組 |
Intel H81 晶片組 |
繪圖插槽 |
1*PCI-E 3.0 x4 |
影像輸出 |
LVDS, HDMI, DisplayPort |
記憶體型式 |
Dual Channel DDR3 SO DIMM |
記憶體插槽 |
2*DDR3 SO DIMM |
擴充插槽 |
1*mini PCI-E slot (Half size) |
SATA 插槽 |
2*SATA3 + 1*SATA2 + 1*m-SATA |
SATA RAID |
NA |
USB插槽 |
2*USB3.0 + 7*USB 2.0 |
乙太網路介面 |
7.1 channel HD / GbE LAN |
PCB尺寸(mm) |
170x170mm Thin Mini-ITX |
|
|
|
|
|
|
