組裝AIO 系統自己來　就是這麼簡單
近幾年，AIO（All in One）系統漸漸受到消費者重視，這種將系統與螢幕整合在一起的主機，體積輕巧、移動方便，讓電腦系統在筆記型電腦的輕便與桌上型電腦的高效能之間取得不錯的平衡，對於空間有限的使用者來說相當方便，同時少了太多接線的困擾，也讓AIO主機可以輕易虜獲入門使用者的心。而在lntel有意統一AIO規範，加上許多廠商推出符合規範的AIO機殼之餘，讓自己組裝AIO電腦的工作更加簡單。先前我們也針對技嘉7系列Thin Mini ITX主機板寫過一篇組裝指南，相信對大家的AIO組裝有不少幫助。而隨著新一代Intel 8系列晶片上市，技嘉也推出最新的8系列Thin Mini ITX主機板。至於最新的主機板在組裝上會有什麼差異呢？且讓我們帶領大家一起來組裝，下面是我們需要準備的配件：

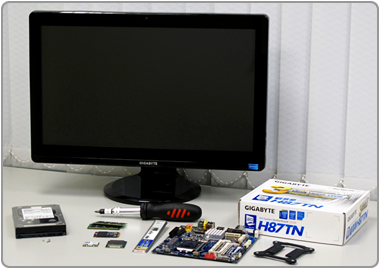

您所需要的配件
  • 技嘉H87TN主機板
  • Intel 第四代core處理器
  • 1 Kingston mSATA SSD
  • Transcend SO-Dimm 記憶體 2GB*2
  • Atheros AR5B22 Mini PCI-E無線網路卡
    (合802.11a/b/g/n與藍牙4.0)
  • 符合Intel規範的AIO機殼

註：AIO機殼所內建的CPU散熱片和風扇，會依照不同機箱設計及相容性不同，某些機殼製造商，可能依據散熱器散熱能力而限制CPU使用型號，請特別注意。



如何安裝

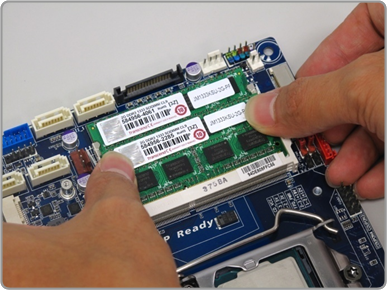

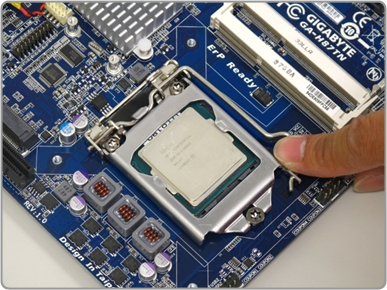

組裝步驟1：安裝處理器及記憶體
首先，先將處理器跟記憶體裝上主機板，以免主機板裝入機殼後這些配件不好安裝。其中處理器的安裝方式跟一般主機板一樣，這邊就不多做著墨。至於記憶體的安裝方式就比較不一樣點，需要先將記憶體斜插入插槽，之後再將它下壓，以藉由卡榫的力量將它固定。

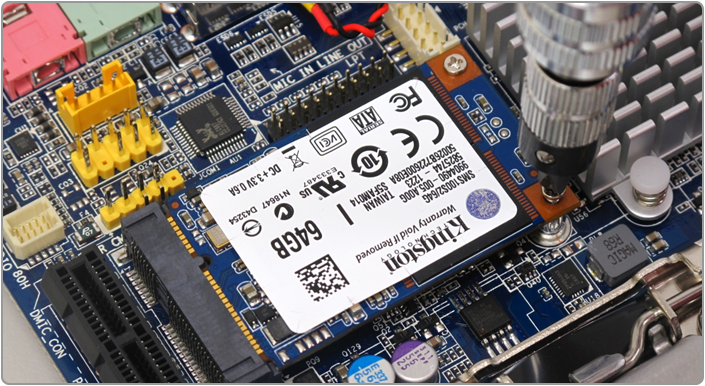

組裝步驟2：安裝mSATA SSD
接下來，我們要安裝硬碟，您可以使用2.5吋，3.5吋的硬碟或SSD，不過因為技嘉的Thin Mini ITX主機板內建mSATA插槽，所以我們這次選擇mSATA來組裝這台AIO，這邊需要的動作是將SSD斜插入插槽，之後再下壓並鎖上螺絲，這樣就好了！

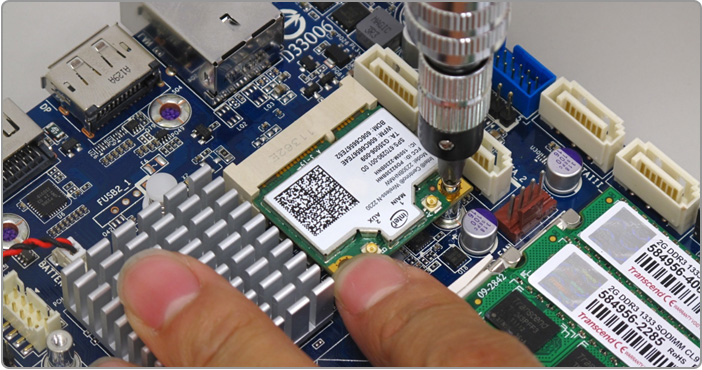

組裝步驟3：安裝WiFi/Bluetooth模組
第三個步驟我們要裝無線網路卡，同樣將Mini PCI-E介面的無線網路卡插入插槽，並鎖好螺絲，這樣就可以囉！

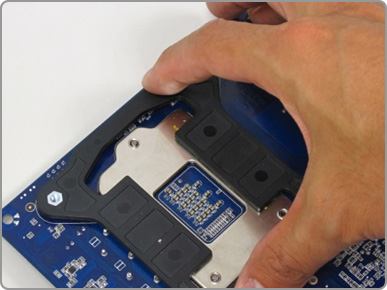

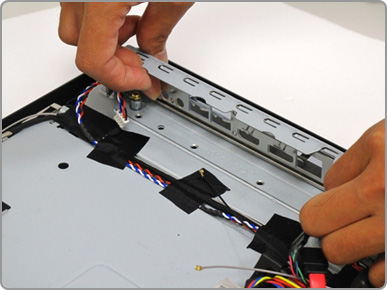

組裝步驟4： 安裝I/O 背板及散熱風扇底座
在安裝主機板前，我們要先在機殼上裝好I/O背板，這個背板會顯示各個介面的功能名稱，同時裝上也比較美觀。另外，在這邊我們要也先散熱器的底座，這樣稍後要安裝散熱器才不會有不必要的麻煩。

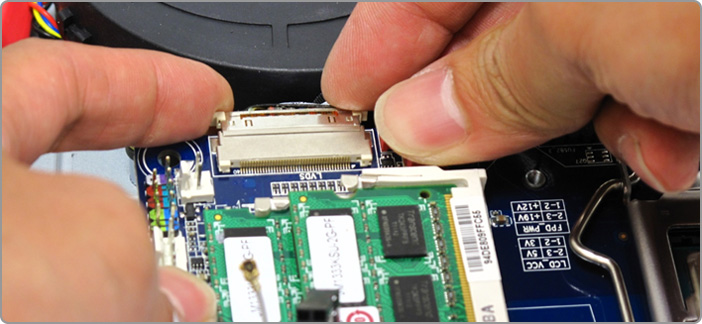

組裝步驟5：連接LVDS接頭並安裝技嘉Thin Mini-ITX主機板
接下來要裝上主機板，不過礙於某些機殼設計限制，在裝主機板之前，可能需要先接好LVDS接頭這個薄薄的排線主要是主機板與內建螢幕連接的線路，如果沒接好那螢幕可是不會有畫面或會發生短路的可能性。 註：基於不同AIO機殼所搭配的螢幕電壓需求差異，請依照面板及背光模組定義調整主機板上 LCD_VCC(面板電源)及FPD_PWR(背光模組電源)，以確保螢幕正常顯示，關於面板電源及背光模組電源設定請參考面板廠商及背光模組廠商之說明書。

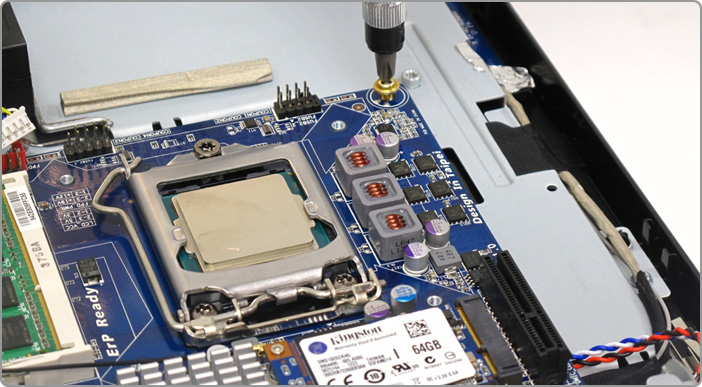

接好LVDS接頭之後，便可以將主機板裝入機殼，請對好I/O背板及機殼上的四個螺絲孔，確認位置之後，鎖上螺絲固定主機板，這樣就可以了。

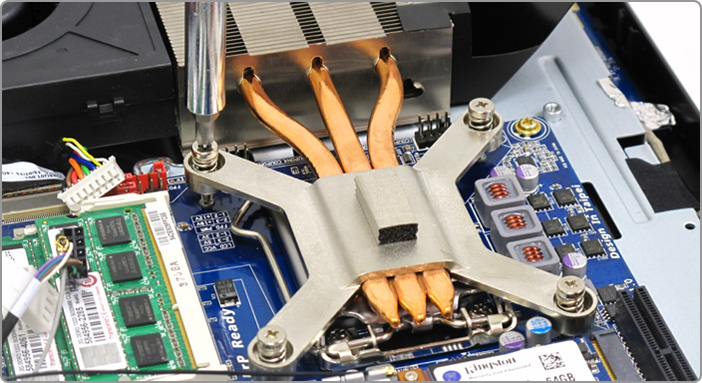

組裝步驟6：安裝處理器散熱風扇
接著，我們要安裝處理器散熱風扇，先在CPU上擠上少許散熱膏，再裝上散熱器即可。這次我們用的AIO機殼所搭配的散熱器熱導管及散熱排是一體成形的，只要用內建的四顆螺絲將散熱器跟之前我們裝好的底座鎖緊，讓它跟處理器緊密貼合就可以。

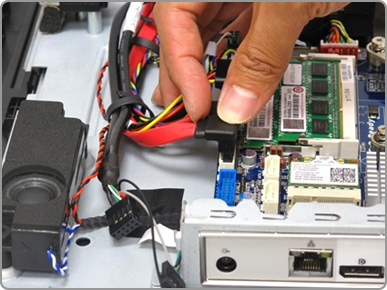

組裝步驟7：連接其他所有線材

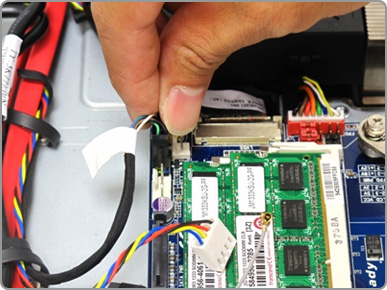

固定好主機板跟散熱器之後，可以開始把該接的線（包括電源傳輸線、天線...等）都接好囉，這邊的接線插槽都有防呆設計，裝起來也算簡單，但還是建議您參考說明書來進行，以避免系統誤動作或不動作的情況。

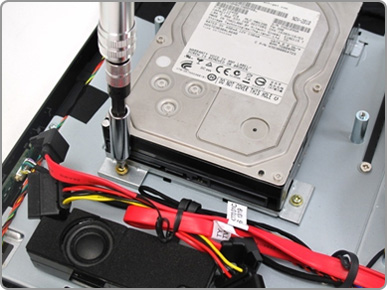

組裝步驟8： 不如再多裝個硬碟

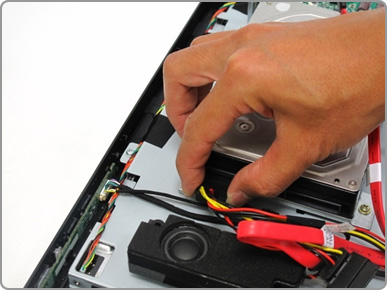

這次我們使用的AIO機殼，可以再加裝兩個2.5吋或一個3.5吋的硬碟，以增加AIO電腦的儲存容量，對於用來把它當做多媒體影音裝置的使用者來說，相當方便。建議您如果方便的話也一併裝個大容量硬碟，提供AIO電腦更多儲存空間。這邊只要拆下快拆板將硬碟固定好，再接上SATA傳輸線及電源線就好了(當然主機板端的電源及SATA線也要記得接上喔)。



到這邊，基本上我們所有的組裝工作已經完成了，當然，您也可以依照需求安裝光碟機，以滿足光碟讀取或藍光影片播放的需求。而在闔上機殼背蓋之前，請再次檢視所有線路是否都已接好？如果沒問題，那就可以裝回背蓋，準備安裝作業系統、進行驅動程式...等相關設定囉！

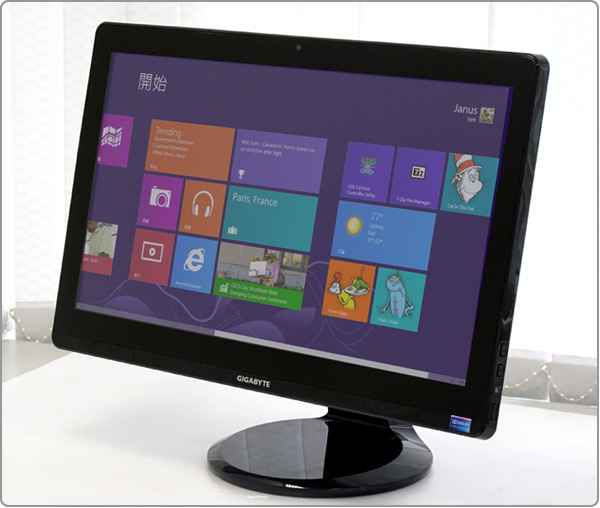

好了！我們已經安裝好作業系統及驅動程式囉！下面是我們安裝完Windows8作業系統的系統，透過觸控螢幕，您可以更方便地控制您的系統喔。

你可以從這裡找到更多關於Thin Mini-ITX AIO個人電腦資訊: http://www.intel.com/go/aio
