技嘉主機板安裝手冊

7-1

將各裝置的連接線接至主機板上的插座，例如IDE排線、SATA排線、前端音源插座、USB插座及IEEE 1394插座⋯等。

7-2

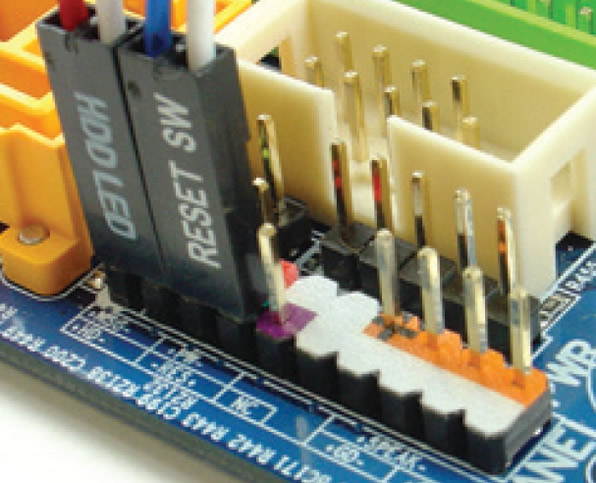

將機殼前端控制面板的訊號線(不同機殼有不同的設計，主要包括電源指示燈、硬碟動作指示燈、喇叭、系統重置開關、電源開關等)連接至主機板上的前端控制面板接腳 (F_PANEL)。

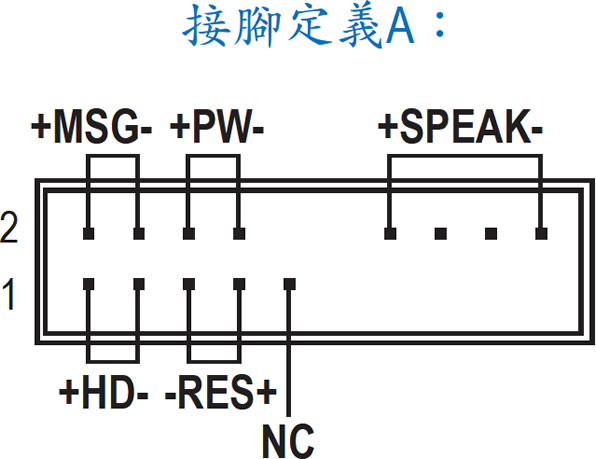

前端控制面板接腳

MSG：訊息/電源/待命指示燈
PWR：電源指示燈
PW：電源開關
SPEAK：喇叭接腳
HD：硬碟動作指示燈
RES：系統重置開關
CI：電腦機殼被開啟偵測接腳

備註

接腳定義依主機板而有不同，實際定義請參考主機板使用手冊。
