USB3.0 onboard acceleration
GA-H55M-USB3 GA-H57M-USB3

技嘉全新 H55/H57 系列主機板，帶您體驗新的世界高解析度多媒體娛樂和超高速資料傳輸速度。技嘉 H55/H57 主機板支援英特爾®最新的LGA 1156腳位Core™ i7 、 Core™ i5及Core™ i3處理器，處理器內建繪圖核心。技嘉科技 H55/H57 系列主機板提供卓越的內容播放解析度和以前所無法比擬的整合繪圖解決方案。技嘉 H55/H57 系列主機板支援範圍廣泛的高畫質影音介面，包括VGA、DVI、HDMI和Display Port，以提供最新的連接功能。技嘉 H55/H57 系列中，部分主機板亦提供USB 3.0新世代資料傳輸和儲存功能，讓您僅需短短的70秒的時間，便能傳輸25GB高畫質電影。另外，高速USB 3.0傳輸搭配技嘉獨創的3倍力USB電源供應技術，有效解決了特定USB外接裝置供電不足的問題。
技嘉 H55/H57 系列主機板同樣採用第三代超耐久這個成功的架構，具有兩倍純銅電路板設計，並搭載許多技嘉先進的設計，諸如創新的Smart 6™ 電腦管理工具、動態節能器™2省電功能，支援雙BIOS™和能源使用產品指令（EuP指令），技嘉 H55/H57 系列主機板提供了一個功能強大，且低功耗高效率的多媒體平台。

無論您是希望最高畫質娛樂體驗的家庭影院PC發燒友，或者只是想透過高解析度觀看最新的好萊塢大片，技嘉科技 H55/H57 系列主機板，滿足你所有的需求，讓你體驗一晚難忘的電影饗宴，唯一的遺憾是他不會幫你製做爆米花。

觀看 Flash 影片


NEC電子控制晶片為第一個獲得
USB 3.0商標認證通過元件

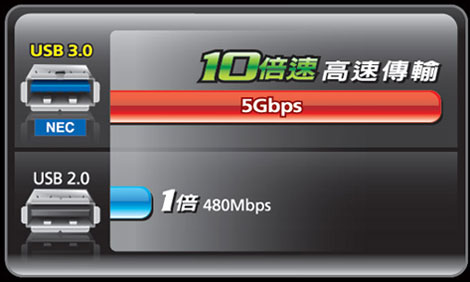

NEC新一代SuperSpeed USB 3.0控制晶片能提供比USB2.0介面快10倍速以上的資料傳輸率。USB 3.0採用雙向傳輸管理介面，能於電腦主機上的USB及連接USB裝置後同時進行接收與傳送，提供更高的傳輸效率。

資料傳輸率更快
  傳輸25GB高畫質影片

愈低愈好

70 秒


13.9 分鐘
(834 秒)


USB 3.0
USB 2.0

更好的資料傳輸效率



        雙通道




雙向資料傳輸

USB 3.0 裝置

          USB 3.0 主機
                 主機及USB裝置採用雙通道，增加資料傳輸率。



USB 2.0
雙向單通道




只支援單通道

USB 2.0 裝置

              USB 2.0 主機

主機及USB裝置採用單通道傳輸，同時間只允許接收或傳送單一指令，
會造成資料傳輸上的瓶頸。
觀看 Flash 影片

3倍力電源供應設計
支援外接硬體最大相容性

技嘉獨特的USB 3 倍力設計可以帶來更多相容性及穩定性，如常常使用的外接式硬碟及光碟機，只需透過技嘉3倍力設計，單埠USB即能給予充足的電力，取代以往得插入多埠才能使用的電力。

*支援USB 2.0三倍力主機板因規格而有不同，請參考主機板彩盒說明或至官方網站上查詢相關說明。

▲top

Intel H55/H57 機種
機種
中央處理器
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
中央處理器腳座
LGA1156
LGA1156
LGA1156
晶片組
Intel H55 chipset
Intel H55 chipset
Intel H55 chipset
內建顯示功能
Intel HD Graphics*
Intel HD Graphics*
Intel HD Graphics*
顯示卡介面

1*PCI-E 2.0 x16 slot
HDMI / DVI

1*PCI-E 2.0 x16 slot
HDMI / DVI / Display Port

1*PCI-E 2.0 x16 slot
HDMI / DVI / Display Port
記憶體
Channel DDR3 1666(O.C.)/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
記憶體腳座
2*DDR3 (Max 8 GB)
4*DDR3 (Max 16 GB)
4*DDR3 (Max 16 GB)
擴充槽
1*PCI-Ex4
3*PCI-Ex1 + 3*PCI
1*PCI-Ex4 + 2*PCI
ATA 介面
4* Serial ATA 3Gb/s+1*e-SATA 3Gb/s

7*SATA 3Gb/s + 1*eSATA + 1*PATA
7*SATA 3Gb/s + 1*eSATA + 1*PATA
SATA磁碟陣列功能
N/A
0, 1, JBOD (JM363)
0, 1, JBOD (JM363)
USB
8*USB2.0 + 2* USB3.0
10*USB2.0 + 2* USB3.0
10*USB2.0 + 2* USB3.0
內建音效 / 1394
/ 內建網路
8-channel HD/ 1*GbE
8-channel HD/ 1*1394/ 1*GbE
8-channel HD/ 1*1394/ 1*GbE
功能特色 & 應用軟體
USB 3.0, USB 3x power,Smart6, UD3,
DES 2, ErP Ready
USB 3.0, USB 3x powerSmart6, UD3, DES 2, DX10, Dolby, EuP Ready
USB 3.0, USB 3x power,Smart6, UD3, DES 2, DX10, Dolby, EuP Ready
PCB尺寸 (mm)
Mini-iTX (170x170)
ATX (305x210)
mATX (244x244)

機種
中央處理器
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
中央處理器腳座
LGA1156
LGA1156
LGA1156
晶片組
Intel H55 chipset
Intel H55 chipset
Intel H55 chipset
內建顯示功能
Intel HD Graphics*
Intel HD Graphics*
Intel HD Graphics*
顯示卡介面

1*PCI-E 2.0 x16 slot
DVI, HDMI

1*PCI-E 2.0 x16 slot
DVI,HDMI, DisplayPort

1*PCI-E 2.0 x16 slot
DVI, HDMI
記憶體
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
記憶體腳座
4*DDR3 (Max 16 GB)
4*DDR3 (Max 16 GB)
2*DDR3 (Max 8 GB)
擴充槽
1*PCI-Ex4 + 1*PCI-Ex1 + 4*PCI
1*PCI-Ex4 + 2*PCI
1*PCI-Ex4 + 2*PCI
ATA 介面
6*SATA 3Gb/s + 1*PATA
5*SATA 3Gb/s + 1*eSATA + 1*PATA
6*SATA 3Gb/s + 1*PATA
SATA磁碟陣列功能
-
-
-
USB
12*USB2.0
12*USB2.0
12*USB2.0
內建音效 / 1394
/ 內建網路
8-channel HD/ - / 1*GbE
8-channel HD/ 2*1394/ 1*GbE
8-channel HD/ - / 1*GbE
功能特色 & 應用軟體

Smart6, UD3 Classic, DES 2, DX10,
EuP Ready

Smart6, UD3 Classic, DES 2, DX10, Dolby, EuP Ready

Smart6, DES 2, DX10, Dolby,
EuP Ready
PCB尺寸 (mm)
ATX (305x210)
uATX (244x230)
uATX (244x210)

機種
中央處理器
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
中央處理器腳座
LGA1156
LGA1156
LGA1156
晶片組
Intel H57 chipset
Intel H55 chipset
Intel H55 chipset
內建顯示功能
Intel HD Graphics*
Intel HD Graphics*
Intel HD Graphics*
顯示卡介面

1*PCI-E 2.0 x16 slot
HDMI / DVI / Display Port

2*PCI-E 2.0 x16 slot
HDMI / DVI / Display Port

1*PCI-E 2.0 x16 slot
-
記憶體
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
記憶體腳座
4*DDR3 (Max 16 GB)
2*DDR3 (Max 8 GB)
2*DDR3 (Max 8 GB)
擴充槽
1*PCI-Ex4 + 2*PCI
1*PCI-Ex4 + 2*PCI
1*PCI-Ex4 + 1*PCI-Ex1 + 2*PCI
ATA 介面
7*SATA 3Gb/s + 1*eSATA + 1*PATA
5*SATA 3Gb/s + 1*eSATA + 1*PATA
6* Serial ATA 3Gb/s
SATA磁碟陣列功能
0, 1, 5, 10 (H57)/ 0, 1, JBOD (JM363)
N/A
N/A
USB
12*USB2.0 + 2* USB3.0
12*USB2.0
12*USB2.0
內建音效 / 1394
/ 內建網路
8-channel HD/ 1*1394/ 1*GbE
8-channel HD/ 1*GbE
8-channel HD/ 1*GbE
功能特色 & 應用軟體
USB 3.0, USB 3x power,Smart6, UD3,
DES 2, ATI CrossFireX,DX10, Dolby,
EuP Ready
USB 3x power, Smart6, DES 2,
ErP Ready
USB 3x power, DES 2, ErP Ready
PCB尺寸 (mm)
mATX (244x244)
mATX (244x210)
mATX (244x210)

                          *需搭配內建Intel HD Graphics技術的處理器。
                          **產品功能可能因規格型號而有所不同，想了解更多完整詳細的主機板產品功能，請參考 技嘉官網。
