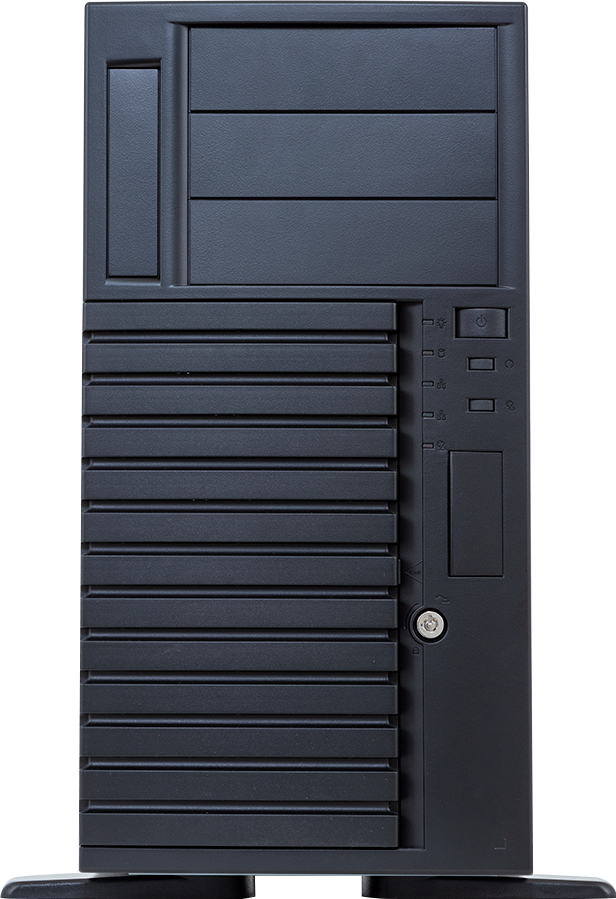

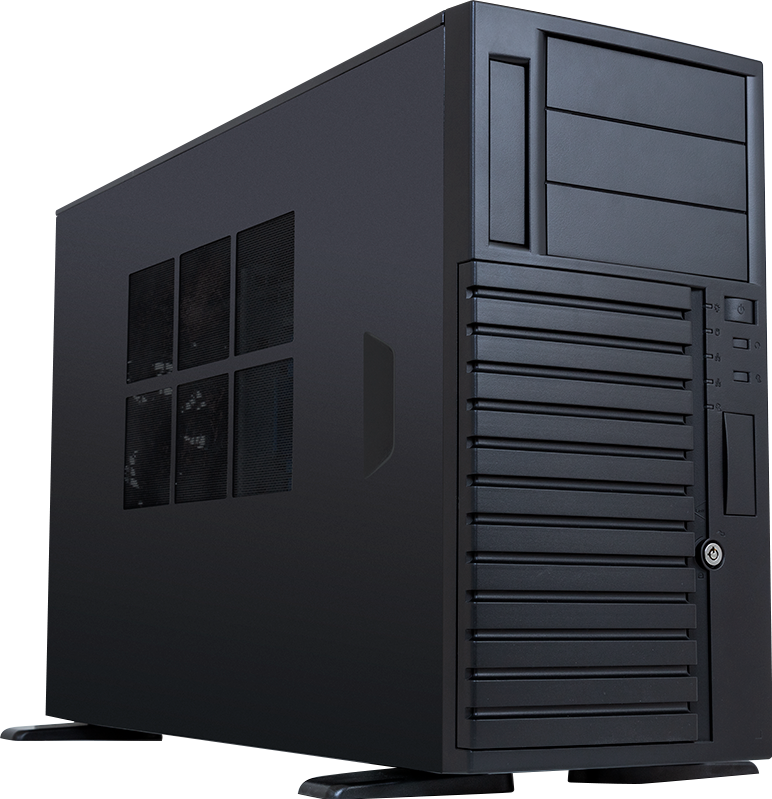

W533-W30-AA01

Mainstream Workstation - 14th/13th/12th Gen Intel^® Core™ - UP 1 x PCIe Gen5 GPU

# AI Inference # Visual Computing # Edge

Supports 1 x Multi-slot Gen5 GPU
Single 14th/13th/12th Gen Intel^® Core™ Desktop Processor
Dual Channel DDR4 3200 MT/s UDIMM, 4 DIMMs
Intel^® W680 Chipset
1 x 2.5Gb/s LAN port via Intel^® I225
4 x M.2 slots with PCIe Gen4 x4 interface
Up to 8 x 3.5"/2.5" SATA bays
2 x PCIe Gen5 x16 and x8 slots
1 x PCIe Gen3 x4 slot
Single 850W ATX 80 PLUS Gold power supply

Get a Quote

เปรียบเทียบ

* ข้อมูลเบื้องต้นมีไว้สำหรับอ้างอิงเท่านั้น GIGABYTE ขอสงวนสิทธิ์ในการปรับเปลี่ยนหรือแก้ไขเนื้อหาได้ตลอดเวลาโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
* ประสิทธิภาพสูงสุดที่ใช้ในการประชาสัมพันธ์เป็นเพียงข้อมูลตามทฤษฎีจากผู้ผลิตชิปเซ็ตที่เกี่ยวข้อง หรือองค์กรที่กำหนดคุณสมบัติอินเตอร์เฟส ประสิทธิภาพที่แท้จริงอาจแตกต่างกันโดยการตั้งค่าของระบบที่ไม่เหมือนกัน
* เครื่องหมายการค้าและโลโก้คุณสมบัติต่างๆ เป็นของผู้ถือสิทธิ์นั้นๆ
* เนื่องจากความต้องการหน่วยความจำมาตรฐานของสถาปัตยกรรมคอมพิวเตอร์ต่อหน่วยที่ไม่เหมือนกัน ดังนั้นขนาดหน่วยความจำที่จำเป็นอาจน้อยกว่าจำนวนที่ระบุไว้ก็ได้

SPECIFICATIONS

Dimensions (WxHxD, mm)

Pedestal
220 x 425 x 620

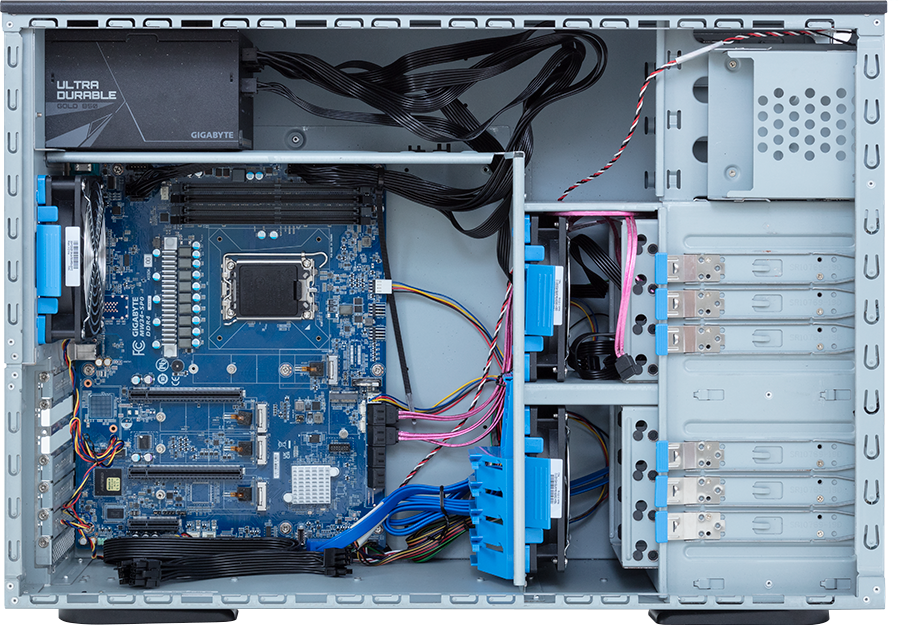

Motherboard

MW34-SP0

CPU

14th Gen Intel^® Core™ Desktop Processor
13th Gen Intel^® Core™ Desktop Processor
12th Gen Intel^® Core™ Desktop Processor
Single Processor
Up to 24 cores, 32 threads

Socket

1 x LGA 1700

Chipset

Intel^® W680

Memory

4 x DIMM slots
Dual channel memory architecture
Supports 1.2V DDR4 3200 MT/s memory
ECC UDIMM supported
Total capacity up to 128GB

Note: When installing memory modules, make sure to begin with the first socket of each channel, such as DIMM_P0_A0, DIMM_P0_B0, DIMM_P0_C0, DIMM_P0_D0.

LAN

1 x 2.5Gb/s LAN (1 x Intel^® I225)
1 x 10/100/1000 Mbps Management LAN

Video

Integrated in Intel^® Processor:
- 1 x DisplayPort, supports DisplayPort 1.4a
- 1 x HDMI port, supports for HDMI 2.0b

Integrated in ASPEED^® AST2600:
- 1 x VGA Port

Audio

Realtek^® ALC897 HD Audio Codec
Supports 2/4/5.1/7.1 channel configurations
Rear 3 x Audio jacks (Audio in/Audio out/Mic)

Storage

4 x 3.5"/2.5" SATA bays
Optional 4 x 3.5"/2.5" SATA bays

Storage card is required to support NVMe and SAS drives.

RAID

Intel^® RAID 0/1/5/10

Peripheral Drives

5.25" space reserved for ODD devices

Expansion Slots

Slot_6: PCIe x16 (Gen5 x16 or x8) slot, from CPU
Slot_3: PCIe x16 (Gen5 x0 or x8) slot, from CPU, shared with Slot_6
Slot_1: PCIe x4 (Gen3 x4) slot, from PCH

1 x M.2 slot:
- M-key
- PCIe Gen4 x4, from CPU
- Supports 2280/22110 cards

3 x M.2 slots:
- M-key
- PCIe Gen4 x4, from PCH
- Support 2280 cards

1 x M.2 slot for Wi-Fi:
- E-key
- PCIe Gen3 x1, from PCH
- Supports 2230 cards

Internal I/O

1 x TPM header

Front I/O

2 x USB 3.2 Gen1 (Type-A)
1 x Power button
1 x NMI button
1 x Reset button
1 x Power LED
1 x LAN activity LED
1 x Storage activity LED

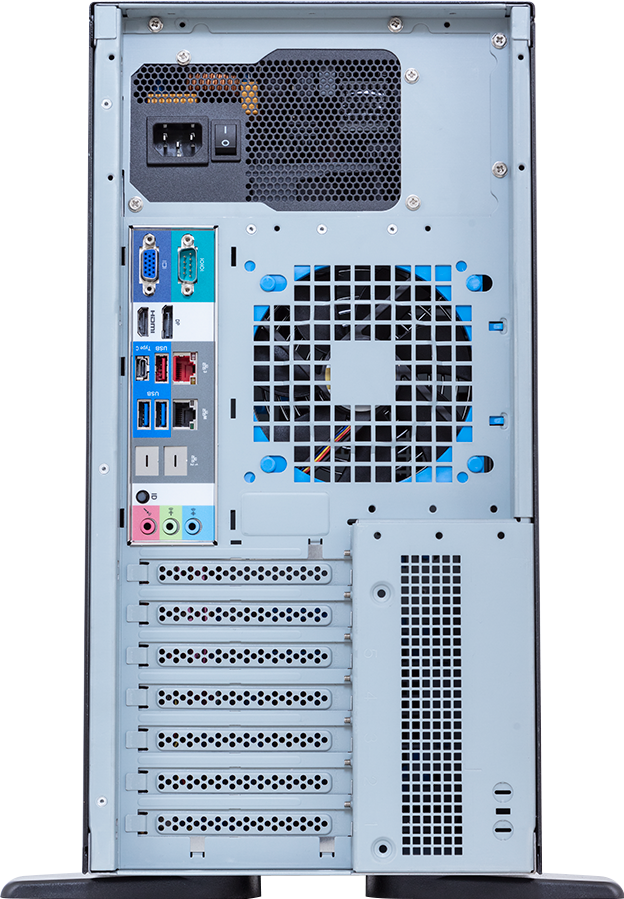

Rear I/O

1 x USB 3.2 Gen2x2 (Type-C)
3 x USB 3.2 Gen1 (Type-A)
1 x HDMI
1 x DP
1 x VGA
1 x COM
1 x RJ45 (2.5G)
1 x MLAN
3 x Audio jacks (Audio in/Audio out/Mic)
1 x ID button with LED

TPM

1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010

Power Supply

Single 850W ATX 80 PLUS Gold power supply

AC Input:
- 100-240V~/ 12-6A, 60-50Hz
- 100-240V~/ 10-6A, 60-50Hz (Only for China)

DC Output:
- Max 850W/ 100-240V~
+12V/ 70.8A
+5V/ 20A
+5Vsb/ 3A
+3.3V/ 20A

System Management

ASPEED^® AST2600 Management Controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

Dashboard
HTML5 KVM
Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
Sensor Reading History Data
FRU Information
SEL Log in Linear Storage / Circular Storage Policy
Hardware Inventory
Fan Profile
System Firewall
Power Consumption
Power Control
Advanced power capping
LDAP / AD / RADIUS Support
Backup & Restore Configuration
Remote BIOS/BMC/CPLD Update
Event Log Filter
User Management
Media Redirection Settings
PAM Order Settings
SSL Settings
SMTP Settings

OS Compatibility

Windows 10 (x64)
Windows 11 (x64)

System Fans

3 x 120x120x25mm (2,600rpm)

Operating Properties

Operating temperature: 10°C to 35°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)

Weight

Net Weight: 21.58 kg
Gross Weight: 28 kg

Packaging Dimensions

992 x 588 x 385 mm

Packaging Content

1 x W533-W30-AA01
1 x CPU fansink
1 x Quick installation guide

Part Numbers

- Barebone package: 6NW533W30MR000AA01*
- Motherboard: 9MW34SP0NR-00
- CPU fansink: 25ST0-0Z9222-A3R
- I/O shield: 12AIO-MW34S0-00R
- Power supply: 25EP0-208504-M0S
