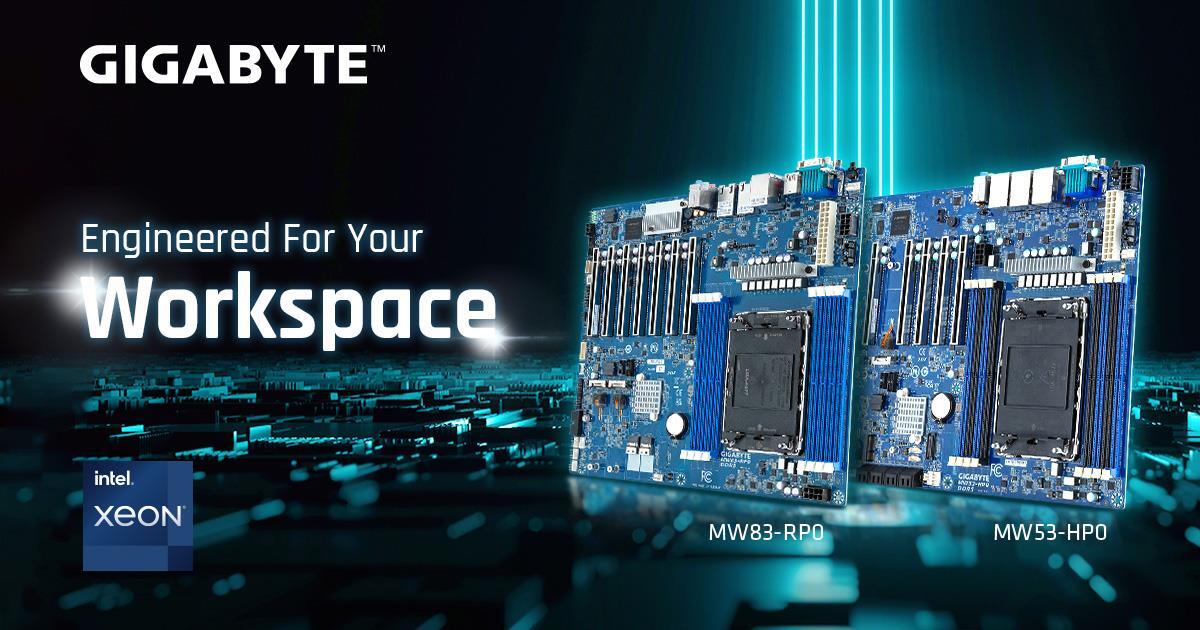

MW53-HP0

Rev. 1.x/3.x

Motherboard - Intel^® Xeon^® W-3500/2500/3400/2400 - ATX UP

Single Intel^® Xeon^® W-3500/3400 Processors
Single Intel^® Xeon^® W-2500/2400 Processors
4-Channel DDR5 RDIMM, 8 x DIMMs
Intel^® W790 Chipset
2 x 2.5Gb/s LAN ports via Intel^® I226-LM
8 x SATA 6Gb/s ports
3 x M.2 slots with PCIe Gen4 x4 interface
1 x M.2 slot with PCIe Gen3 x1 interface for Wi-Fi add-in cards
4 x PCIe Gen5 x16 expansion slots
1 x PCIe Gen3 x4 expansion slot

Get a Quote

เปรียบเทียบ

* ข้อมูลเบื้องต้นมีไว้สำหรับอ้างอิงเท่านั้น GIGABYTE ขอสงวนสิทธิ์ในการปรับเปลี่ยนหรือแก้ไขเนื้อหาได้ตลอดเวลาโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
* ประสิทธิภาพสูงสุดที่ใช้ในการประชาสัมพันธ์เป็นเพียงข้อมูลตามทฤษฎีจากผู้ผลิตชิปเซ็ตที่เกี่ยวข้อง หรือองค์กรที่กำหนดคุณสมบัติอินเตอร์เฟส ประสิทธิภาพที่แท้จริงอาจแตกต่างกันโดยการตั้งค่าของระบบที่ไม่เหมือนกัน
* เครื่องหมายการค้าและโลโก้คุณสมบัติต่างๆ เป็นของผู้ถือสิทธิ์นั้นๆ
* เนื่องจากความต้องการหน่วยความจำมาตรฐานของสถาปัตยกรรมคอมพิวเตอร์ต่อหน่วยที่ไม่เหมือนกัน ดังนั้นขนาดหน่วยความจำที่จำเป็นอาจน้อยกว่าจำนวนที่ระบุไว้ก็ได้

SPECIFICATIONS

Form Factor

ATX
304.8W x 244D mm

CPU

Intel^® Xeon^® W-3500 Processors*
Intel^® Xeon^® W-2500 Processors
Intel^® Xeon^® W-3400 Processors*
Intel^® Xeon^® W-2400 Processors
Single processor, TDP up to 385W

*Carriers for Intel^® Xeon^® W-3500/3400 Processors are not included. Please refer to the optional parts for proper support.

Socket

1 x LGA 4677

Chipset

Intel^® W790

Memory

8 x DIMM slots
DDR5 memory supported only
4-channel memory architecture
RDIMM up to 64GB supported
3DS RDIMM up to 256GB supported
Memory speed: Up to 4800 MT/s (1DPC), 4400 MT/s (2DPC)

Note: When installing memory modules, make sure to begin with the first socket of each channel, such as DIMM_P0_A0, DIMM_P0_B0, DIMM_P0_C0, DIMM_P0_D0.

LAN

2 x 2.5Gb/s LAN ports (2 x Intel^® I226-LM)
1 x 10/100/1000 Mbps Management LAN

Video

Integrated in Aspeed^® AST2600
- 1 x VGA port

Audio

Realtek^® ALC897 HD Audio Codec
Supports 2/4/5.1/7.1 channel configurations
3 x Audio jacks (Audio in/Audio out/Mic)

Storage Interface

PCH:
- 8 x SATA 6Gb/s ports

RAID

Intel^® SATA RAID 0/1/10/5

Expansion Slots

Slot_7: PCIe x16 (Gen5 x16) slot, from CPU
Slot_6: PCIe x16 (Gen5 x16) slot, from CPU
Slot_5: PCIe x16 (Gen5 x16) slot, from CPU
Slot_4: PCIe x16 (Gen5 x16) slot, from CPU
Slot_2: PCIe x16 (Gen3 x4) slot, from PCH

3 x M.2 slots for storage:
- M-key
- PCIe Gen4 x4, from PCH
- Support 2280 cards

1 x M.2 slot for Wi-Fi:
- E-key
- PCIe Gen3 x1, from PCH
- Supports 2230 cards

Internal I/O

1 x 24-pin ATX main power connector
2 x 8-pin ATX 12V power connectors
1 x CPU fan header
4 x System fan headers
1 x Front audio header
2 x USB 3.2 Gen1 headers
3 x M.2 slots for storage
1 x M.2 slot for Wi-Fi
8 x SATA connectors
1 x VROC connector
1 x Front panel header
1 x Backplane board header
1 x PMBus header
1 x IPMB header
1 x TPM header

Rear I/O

1 x USB 3.2 Gen2x2 (Type-C)
5 x USB 3.2 Gen2x1 (Type-A)
1 x VGA
1 x COM
2 x RJ45
1 x MLAN
3 x Audio jacks
1 x ID button with LED

TPM

1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010

OS Supported

CentOS Stream 9 (x64)
Debian 11.5.0
Red Hat Enterprise Linux 9.0 (x64)
Ubuntu 22.04 LTS (x64)
Windows 11 Enterprise (x64)

Board Management

Aspeed^® AST2600 Baseboard Management Controller
GIGABYTE Management Console web interface

Dashboard
HTML5 KVM
Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
Sensor Reading History Data
FRU Information
SEL Log in Linear Storage / Circular Storage Policy
Hardware Inventory
Fan Profile
System Firewall
Power Consumption
Power Control
Advanced power capping
LDAP / AD / RADIUS Support
Backup & Restore Configuration
Remote BIOS/BMC/CPLD Update
Event Log Filter
User Management
Media Redirection Settings
PAM Order Settings
SSL Settings
SMTP Settings

PSU Connectors

1 x 24-pin ATX main power connector
2 x 8-pin ATX 12V power connectors

Operating Properties

Operating temperature: 10°C to 40°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)

Retail Packaging Content

1 x MW53-HP0
1 x I/O shield
1 x Quick start guide
*1 x W-2500/2400 (E1B) carrier
3 x M.2 heatsinks
4 x SATA 6Gb/s cables (500mm)

*Carriers for Intel^® Xeon^® W-3500/3400 Processors are not included. Please refer to the optional parts for proper support.

Single Box dimensions: 360 x 330 x 80 mm
Carton dimensions: 674 x 424 x 385 mm
Quantity: 10 x single boxes in one carton

Bulk Packaging Content

10 x MW53-HP0
10 x I/O shields
*10 x W-2500/2400 (E1B) carriers

*Carriers for Intel^® Xeon^® W-3500/3400 Processors are not included. Please refer to the optional parts for proper support.

Carton dimensions: 600 x 473 x 495 mm

Reference Numbers

Retail (Refresh): 9MW53HP0MR-000-3*
Bulk (Refresh): 9MW53HP0NR-000-3*
Retail: 9MW53HP0MR-000-1*
Bulk: 9MW53HP0NR-000-1*

Part Numbers:

- I/O shield: 12AIO-MW53HP-10R
- W-2500/2400 (E1B) carrier: 12KRC-0I4677-12R
- M.2 heatsink: 12SP2-080027-00R
- SATA cable (500mm)(2 in 1 package): 12CF1-2SAT01-31R

Optional parts:

- CPU fansink: 25ST0-0Z9221-A3R
- W-3500/3400 (E1A) carrier: 12KRC-0I4677-00R
