G893-SD1-AAX3

To be released

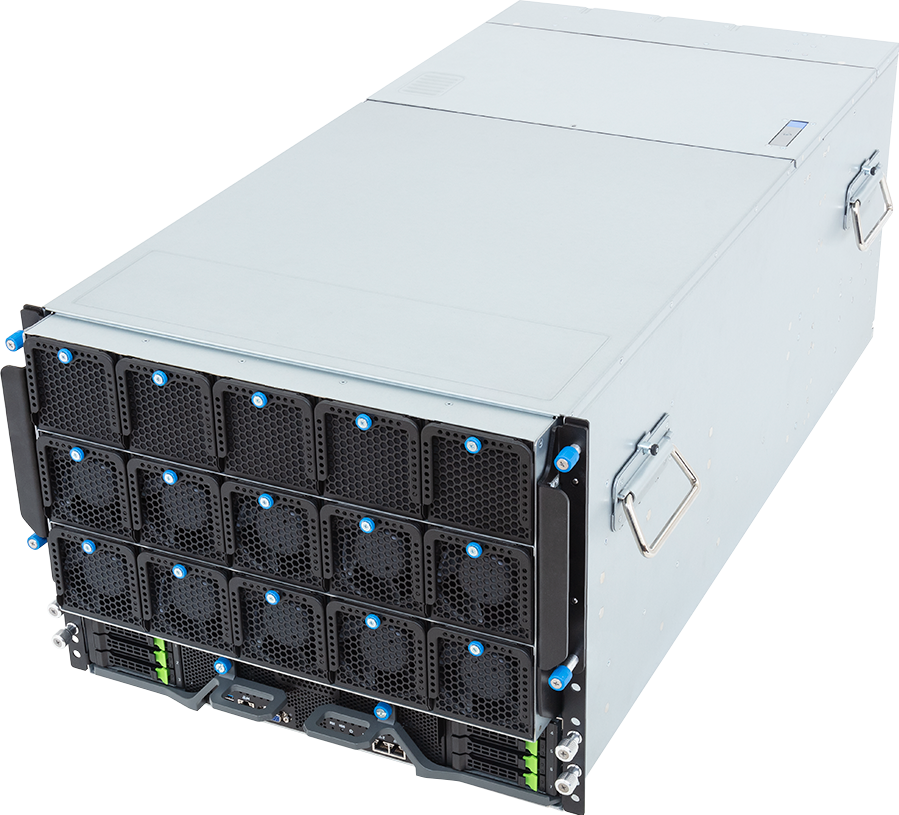

HPC/AI Server - 5th/4th Gen Intel^® Xeon^® Scalable - 8U DP NVIDIA HGX™ H200 8-GPU

# AI # AI Training # AI Inference # HPC

NVIDIA HGX™ H200 8-GPU
900GB/s GPU-to-GPU bandwidth with NVIDIA^® NVLink^® and NVSwitch™
Dual 5th/4th Gen Intel^® Xeon^® Scalable Processors
Dual Intel^® Xeon^® CPU Max Series
8-Channel DDR5 RDIMM, 32 x DIMMs
Dual ROM Architecture
Compatible with NVIDIA^® BlueField^®-3 DPUs and ConnectX^®-7 NICs
2 x 10Gb/s LAN ports via Intel^® X710-AT2
2 x M.2 slots with PCIe Gen3 x2 and x1 interface
8 x 2.5" Gen5 NVMe/SATA/SAS-4 hot-swap bays
4 x FHHL dual-slot PCIe Gen5 x16 slots
8 x FHHL single-slot PCIe Gen5 x16 slots
6+6 3000W 80 PLUS Titanium redundant power supplies

Get a Quote

เปรียบเทียบ

SPECIFICATIONS

Dimensions (WxHxD, mm)

8U
447 x 351 x 900

Motherboard

MSB3-PE0

CPU

5th Generation Intel^® Xeon^® Scalable Processors
4th Generation Intel^® Xeon^® Scalable Processors
Intel^® Xeon^® CPU Max Series

Dual processor, TDP up to 350W

^[Note]If only 1 CPU is installed, some PCIe or memory functions might be unavailable.

Socket

2 x LGA 4677
Socket E

Chipset

Intel^® C741

Memory

32 x DIMM slots
DDR5 memory supported
8-Channel memory architecture

5th Gen Intel^® Xeon^®:
RDIMM: Up to 5600 MT/s (1DPC), 4400 MT/s (2DPC)^[1]

4th Gen Intel^® Xeon^®:
RDIMM: Up to 4800 MT/s (1DPC), 4400 MT/s (2DPC)

Intel^® Xeon^® Max Series:
RDIMM: Up to 4800 MT/s (1DPC), 4400 MT/s (2DPC)

^[1]5600 MT/s support under 2DPC configuration requires verified memory and BIOS setup. Please refer to the QVL for more information.

LAN

Front (I/O board - CFPG540):
2 x 10Gb/s LAN (1 x Intel^® X710-AT2)
- Support NCSI function

1 x 10/100/1000 Mbps Management LAN

Rear (MLAN board - CDB66):
1 x 10/100/1000 Mbps Management LAN

^[Note]When both MLAN ports are connected with cables, the front MLAN port will be set as the default.

Video

Integrated in Aspeed^® AST2600
- 1 x VGA port

Storage

Front hot-swap:
8 x 2.5" Gen5 NVMe/SATA/SAS-4^[1]
- (NVMe from PEX89104)

Internal M.2:
1 x M.2 (2280/22110), PCIe Gen3 x2, from PCH
1 x M.2 (2280/22110), PCIe Gen3 x1, from PCH

^[1]Storage card is required to support SATA and SAS drives.

SAS

Require SAS add-in cards

RAID

Intel^® SATA RAID 0/1/10/5

Support optional RAID add-in cards

Modular GPU

NVIDIA HGX™ H200 with 8 x SXM GPUs

PCIe Expansion Slots

PCIe Bridge Board - CBG76:
- 8 x LP x16 (Gen5 x16), from PEX89104

PCIe Bridge Board - CPBG045 x 2:
- 4 x FHHL x16 (Gen5 x16), from PEX89048

Front I/O

I/O board - CFPG540:
2 x USB 3.2 Gen1 ports (Type-A)
1 x VGA port
2 x RJ45 ports
1 x MLAN port (default)
1 x Power button with LED
1 x ID button with LED
1 x NMI button
1 x Reset button
1 x Storage activity LED
1 x System status LED

Rear I/O

MLAN board - CDB66:
1 x MLAN port

Backplane Board

Speed and bandwidth:
PCIe Gen5 x4 or SATA 6Gb/s or SAS-4 24Gb/s

Security Modules

1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010

Power Supply

6+6 3000W 80 PLUS Titanium redundant power supplies^[1]

AC Input:
- 115-127V~/ 14.2A, 50-60Hz
- 200-220V~/ 15.8A, 50-60Hz
- 220-240V~/ 14.9A, 50-60Hz

DC Input: (Only for China)
- 240Vdc/ 14A

DC Output:
- Max 1450W/ 115-127V~
+54V/ 26.6A
+12Vsb/ 3A
- Max 2900W/ 200-220V~
+54V/ 53.4A
+12Vsb/ 3A
- Max 3002.4W/ 220-240V~ or 240Vdc Input
+54V/ 55.6A
+12Vsb/ 3A

^[1]The system power supply requires C19 power cord.

System Management

Aspeed^® AST2600 Baseboard Management Controller
GIGABYTE Management Console web interface

Dashboard
HTML5 KVM
Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
Sensor Reading History Data
FRU Information
SEL Log in Linear Storage / Circular Storage Policy
Hardware Inventory
Fan Profile
System Firewall
Power Consumption
Power Control
Advanced power capping
LDAP / AD / RADIUS Support
Backup & Restore Configuration
Remote BIOS/BMC/CPLD Update
Event Log Filter
User Management
Media Redirection Settings
PAM Order Settings
SSL Settings
SMTP Settings

OS Compatibility

Please refer to OS compatibility table in support page

System Fans

Motherboard:
2 x 60x60x56mm (24,600rpm)
4 x 60x60x76mm (21,800rpm)

PCIe slots:
4 x 80x80x56mm (15,500rpm)

GPU tray:
21 x 80x80x80mm (20,400rpm)

Operating Properties

Operating temperature: 10°C to 35°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)

Packaging Content

1 x G893-SD1-AAX3
2 x CPU heatsinks
6 x Carriers
1 x L-shape Rail kit

Part Numbers

- Barebone w/ NVIDIA module: 6NG893SD1DR000ABX3*
- Motherboard: 9MSB3PE0UR-000*
- L-shape Rail kit: 25HB2-UM6100-K0R
- CPU heatsink: 25ST1-323208-A0R
- Front panel board - CFPG540: 9CFPG540NR-00*
- Backplane board - CBPG641: 9CBPG641NR-00*
- Fan module 60x60x56mm: 25ST2-665623-S1R
- Fan module 60x60x76mm: 25ST2-667621-A0R
- Fan module 80x80x56mm: 25ST2-885622-A0R
- Fan module 80x80x80mm: 25ST2-888035-D0R
- Fan module 80x80x80mm: 25ST2-888036-D0R
- PCIe bridge board - CPBG045: 9CPBG045NR-00*
- PCIe switch board - CBG76: 9CBG76NR-00*
- Rear MLAN board - CDB66: 9CDB66NR-00*
- Power supply: 25EP0-23000J-D0S

Optional parts:

- C19 power cord 125V/15A (US): 25CP1-018000-Q0R
- C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R
- C19 power cord 125V/15A (JP): 25CPA-01830B-Q0R
