G293-Z23-AAM1

Rev. 1.x Rev. 3.x

HPC/AI Server - AMD EPYC™ 9004 - 2U UP 4 x PCIe Gen5 GPUs

# AI # AI Training # AI Inference # HPC

Supports up to 4 x Dual slot Gen5 GPUs
Single AMD EPYC™ 9004 Series Processors
12-Channel DDR5 RDIMM, 12 x DIMMs
Dual ROM Architecture
2 x 10Gb/s LAN ports via Broadcom^® BCM57416
4 x 2.5" Gen5 NVMe/SATA/SAS hot-swap bays
4 x 2.5" SATA/SAS hot-swap bays
2 x M.2 slots with PCIe Gen5 x4 interface
4 x FHFL PCIe Gen5 x16 slots for GPUs
2 x LP PCIe Gen5 x16 slots for add-in cards
Dual 2200W 80 PLUS Titanium redundant power supply

Get a Quote

เปรียบเทียบ

* ข้อมูลเบื้องต้นมีไว้สำหรับอ้างอิงเท่านั้น GIGABYTE ขอสงวนสิทธิ์ในการปรับเปลี่ยนหรือแก้ไขเนื้อหาได้ตลอดเวลาโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
* ประสิทธิภาพสูงสุดที่ใช้ในการประชาสัมพันธ์เป็นเพียงข้อมูลตามทฤษฎีจากผู้ผลิตชิปเซ็ตที่เกี่ยวข้อง หรือองค์กรที่กำหนดคุณสมบัติอินเตอร์เฟส ประสิทธิภาพที่แท้จริงอาจแตกต่างกันโดยการตั้งค่าของระบบที่ไม่เหมือนกัน
* เครื่องหมายการค้าและโลโก้คุณสมบัติต่างๆ เป็นของผู้ถือสิทธิ์นั้นๆ
* เนื่องจากความต้องการหน่วยความจำมาตรฐานของสถาปัตยกรรมคอมพิวเตอร์ต่อหน่วยที่ไม่เหมือนกัน ดังนั้นขนาดหน่วยความจำที่จำเป็นอาจน้อยกว่าจำนวนที่ระบุไว้ก็ได้

SPECIFICATIONS

Dimensions (WxHxD, mm)

2U
448 x 87.5 x 800

Motherboard

MZ23-G20

CPU

AMD EPYC™ 9004 Series Processors

Single processor, cTDP up to 300W

^[Note]cTDP supported up to 400W under limited thermal conditions. Please contact our sales representatives for more details.

Socket

1 x LGA 6096
Socket SP5

Chipset

System on Chip

Memory

12 x DIMM slots
DDR5 memory supported
12-Channel memory per processor
RDIMM: Up to 4800 MT/s

LAN

Rear:
2 x 10Gb/s LAN (1 x Broadcom^® BCM57416)
- Support NCSI function

1 x 10/100/1000 Mbps Management LAN

Video

Integrated in Aspeed^® AST2600
- 1 x VGA port

Storage

Front hot-swap:
4 x 2.5" Gen5 NVMe/SATA/SAS^[1]
4 x 2.5" SATA/SAS^[1]

Internal M.2:
2 x M.2 (2280/22110), PCIe Gen5 x4

^[1]SAS card is required to support SAS drives.

SAS

Require SAS add-in cards

RAID

Require RAID add-in cards

PCIe Expansion Slots

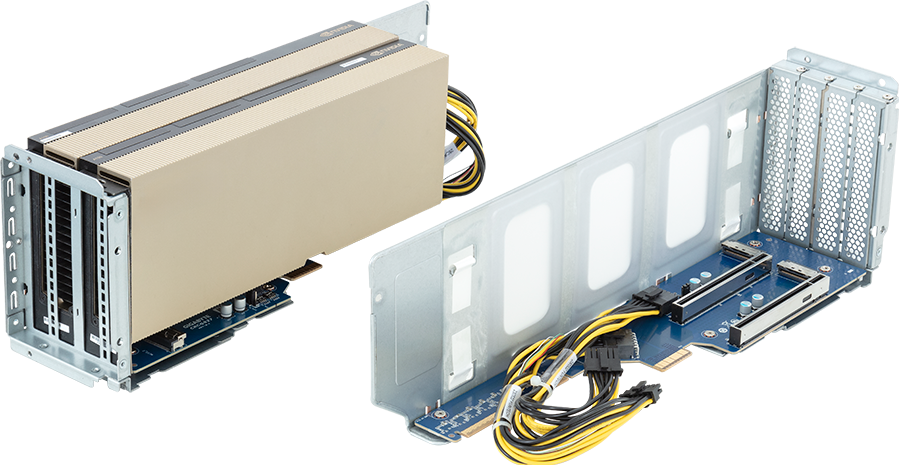

Riser Card CRCG027:
- 2 x FHFL x16 (Gen5 x16), for GPUs

Riser Card CRCG028:
- 2 x FHFL x16 (Gen5 x16), for GPUs

Riser Card CRSG01F x 2:
- 2 x LP x16 (Gen5 x16)

^[Note]Maximum GPU dimensions (LxWxH): 285 x 111.5 x 39.5mm.

^[Note]The system is only validated with a uniform GPU model.

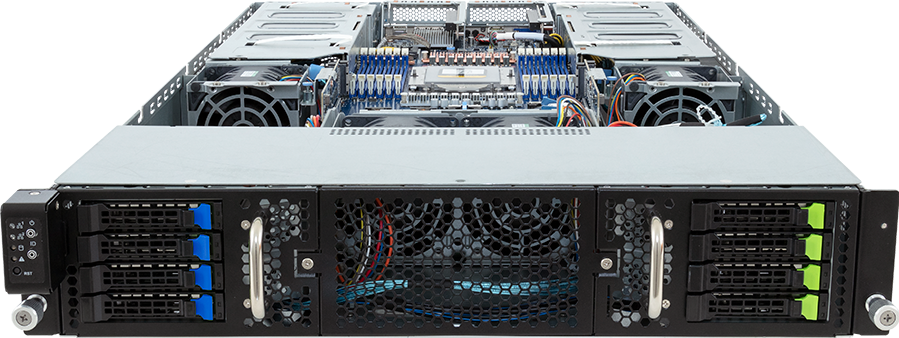

Front I/O

1 x Power button with LED
1 x ID button with LED
1 x Reset button
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED

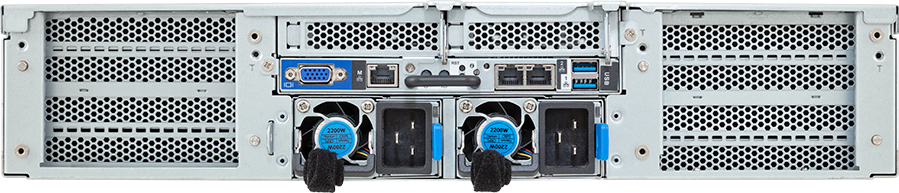

Rear I/O

2 x USB 3.2 Gen1 ports (Type-A)
1 x VGA port
2 x RJ45 ports
1 x MLAN port
1 x Power button with LED
1 x ID button with LED
1 x NMI button
1 x Reset button
1 x System status LED

Backplane Board

Speed and bandwidth:
PCIe Gen5 x4 or SATA 6Gb/s or SAS 12Gb/s

Security Modules

1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010

Power Supply

Dual 2200W 80 PLUS Titanium redundant power supply^[1]

AC Input:
- 100-127V~/ 15.5A, 50-60Hz
- 200-240V~/ 15.5A, 50-60Hz

DC Input: (Only for China)
- 240Vdc/ 15.5A

DC Output:
- Max 1000W/ 100-127V~
+12.2V/ 81A
+12Vsb/ 3A
- Max 2200W/ 200-240V~ or 240Vdc Input
+12.2V/ 180A
+12Vsb/ 3A

^[1]The system power supply requires C19 power cord.

System Management

Aspeed^® AST2600 Baseboard Management Controller
GIGABYTE Management Console web interface

Dashboard
HTML5 KVM
Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
Sensor Reading History Data
FRU Information
SEL Log in Linear Storage / Circular Storage Policy
Hardware Inventory
Fan Profile
System Firewall
Power Consumption
Power Control
Advanced power capping
LDAP / AD / RADIUS Support
Backup & Restore Configuration
Remote BIOS/BMC/CPLD Update
Event Log Filter
User Management
Media Redirection Settings
PAM Order Settings
SSL Settings
SMTP Settings

OS Compatibility

Please refer to OS compatibility table in support page

Additional certifications:
Windows Server 2022

System Fans

4 x 80x80x80mm (16,500rpm)

Operating Properties

Operating temperature: 10°C to 35°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)

Packaging Dimensions

1133 x 724 x 261 mm

Packaging Content

1 x G293-Z23-AAM1
1 x CPU heatsink
4 x GPU power cables (12VHPWR, 250mm)
1 x L-shape Rail kit

Part Numbers

- Barebone package: 6NG293Z23DR000AAM1*
- Motherboard: 9MZ23G20UR-000*
- L-shape Rail kit: 25HB2-A86102-K0R
- CPU heatsink: 25ST1-553202-A0R
- Backplane board - CBPE640: 9CBPE640NR-00*
- Fan module: 25ST2-888023-S1R
- Riser card - CRSG01F: 9CRSG01FNR-00*
- Riser card - CRCG027: 9CRCG027NR-00*
- Riser card - CRCG028: 9CRCG028NR-00*
- Riser card - CRCG029: 9CRCG029NR-00*
- GPU power cable (12VHPWR, 250mm): 25CRI-250107-Y4R
- Power supply: 25EP0-22200A-G1S

Optional parts:

- C19 power cord 125V/15A (US): 25CP1-018000-Q0R
- C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R
- C19 power cord 125V/15A (JP): 25CPA-01830B-Q0R
- RMA packaging: 6NG293Z23SR-RMA-A100
