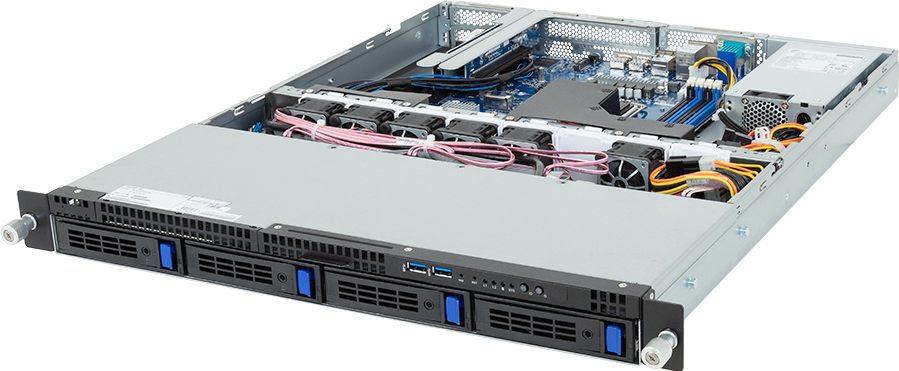

R123-X00-AA01
Rack Server - Intel® Xeon® E-2400 - 1U UP 4-Bay SATA
- Single Intel® Xeon® E-2400 Processors
- Single Intel® Pentium® Gold G7400 / G7400T Processor
- Dual Channel DDR5 ECC UDIMM, 4 x DIMMs
- 2 x 1Gb/s LAN ports via Intel® I210-AT
- 4 x 3.5"/2.5" SATA hot-swappable bays
- 1 x M.2 slot with PCIe Gen4 x4 interface
- 1 x FHHL PCIe Gen5 x16 slot
- 2 x LP PCIe Gen4 x4 slots
- Single 400W 80 PLUS Gold power supply
* کلیه موارد ارایه شده در این صفحه تنها مربوط به نوع مرجع می باشد. گیگابایت حق تغییر یا تجدید نظر محتویات را در هر لحظه و بدون اطلاع قبلی دارد.
* کارایی ارایه شده بر اساس مقادیر حداکثر نظری رابط است که توسط فروشنده چیپ ست یا سازمان هایی که مشخصات رابط را تعیین کردند، ارائه شده است. کارایی واقعی ممکن است بنا بر پیکربندی سیستم متفاوت باشد.
* کلیه لوگو ها و آرم های ثبت شده تحت مالکیت مالکین مربوطه آن ها قرار دارد.
* با توجه به معماری استاندارد رایانه های شخصی، مقدار مشخصی از حافظه جهت استفاده درونی سیستم درنظر گرفته می شود و طبیعتا مقدار واقعی حافظه سیستم کم تر از مقدار اظهار شده خواهد بود.
* کارایی ارایه شده بر اساس مقادیر حداکثر نظری رابط است که توسط فروشنده چیپ ست یا سازمان هایی که مشخصات رابط را تعیین کردند، ارائه شده است. کارایی واقعی ممکن است بنا بر پیکربندی سیستم متفاوت باشد.
* کلیه لوگو ها و آرم های ثبت شده تحت مالکیت مالکین مربوطه آن ها قرار دارد.
* با توجه به معماری استاندارد رایانه های شخصی، مقدار مشخصی از حافظه جهت استفاده درونی سیستم درنظر گرفته می شود و طبیعتا مقدار واقعی حافظه سیستم کم تر از مقدار اظهار شده خواهد بود.
SPECIFICATIONS
Dimensions (WxHxD, mm)
1U
430 x 43.5 x 536
430 x 43.5 x 536
Motherboard
MX04-CE0
CPU
Intel® Xeon® E-2400 Processors
Intel® Pentium® Gold G7400 / G7400T Processor
Single processor, TDP up to 95W
Intel® Pentium® Gold G7400 / G7400T Processor
Single processor, TDP up to 95W
Socket
1 x LGA 1700
Chipset
Intel® C262
Memory
4 x DIMM slots
DDR5 memory supported only
Dual Channel memory architecture
DIMM up to 32GB supported
ECC UDIMM supported only
Memory speed: Up to 4400 MT/s (1DPC), 4000 MT/s (2DPC/1R), 3600 MT/s (2DPC/2R)
DDR5 memory supported only
Dual Channel memory architecture
DIMM up to 32GB supported
ECC UDIMM supported only
Memory speed: Up to 4400 MT/s (1DPC), 4000 MT/s (2DPC/1R), 3600 MT/s (2DPC/2R)
LAN
Rear side:
2 x 1Gb/s LAN ports (2 x Intel® I210-AT)
Support NCSI function
1 x 10/100/1000 Mbps Management LAN
2 x 1Gb/s LAN ports (2 x Intel® I210-AT)
Support NCSI function
1 x 10/100/1000 Mbps Management LAN
Video
Integrated in Aspeed® AST2600
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
Storage
Front side:
4 x 3.5"/2.5" SATA hot-swappable bays
SATA supported only
4 x 3.5"/2.5" SATA hot-swappable bays
SATA supported only
SAS
N/A
RAID
Intel® SATA RAID 0/1/10/5
Expansion Slots
Riser Card CRC1014:
- 1 x PCIe x16 (Gen5 x16) FHHL slot, from CPU
Riser Card CRS1021:
- 2 x PCIe x4 (Gen4 x4) low-profile slots, from PCH
1 x M.2 slot:
- M-key
- PCIe Gen4 x4, from CPU
- Supports 2242/2280 cards
- 1 x PCIe x16 (Gen5 x16) FHHL slot, from CPU
Riser Card CRS1021:
- 2 x PCIe x4 (Gen4 x4) low-profile slots, from PCH
1 x M.2 slot:
- M-key
- PCIe Gen4 x4, from CPU
- Supports 2242/2280 cards
Internal I/O
1 x TPM header
Front I/O
2 x USB 3.2 Gen1
1 x Power button with LED
1 x ID button with LED
1 x NMI button
1 x Reset button
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED
1 x Power button with LED
1 x ID button with LED
1 x NMI button
1 x Reset button
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED
Rear I/O
2 x USB 3.2 Gen1
1 x VGA
1 x COM
2 x RJ45
1 x MLAN
1 x ID button with LED
1 x VGA
1 x COM
2 x RJ45
1 x MLAN
1 x ID button with LED
Backplane Board
Speed and bandwidth:
SATA 6Gb/s
SATA 6Gb/s
TPM
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010
- Optional TPM2.0 kit: CTM010
Power Supply
Single 400W 80 PLUS Gold power supply
AC Input:
- 100-240V~/ 6-3A, 60-50Hz
DC Output:
- Max 400W/ 100-240V~
+12V/ 33A
+5V/ 16A
+3.3V/ 14A
+5Vsb/ 3A
AC Input:
- 100-240V~/ 6-3A, 60-50Hz
DC Output:
- Max 400W/ 100-240V~
+12V/ 33A
+5V/ 16A
+3.3V/ 14A
+5Vsb/ 3A
System Management
Aspeed® AST2600 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced Power Capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
Please refer to OS compatibility table in support page
System Fans
6 x 40x40x28mm (25,000rpm)
Operating Properties
Operating temperature: 10°C to 35°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Packaging Dimensions
801 x 588 x 227 mm
Packaging Content
1 x R123-X00-AA01
1 x CPU heatsink
1 x 2-Section Rail kit
1 x CPU heatsink
1 x 2-Section Rail kit
Part Numbers
- Barebone package: 6NR123X00DR000AA01*
- Motherboard: 9MX04CE0NR-000
- 2-Section Rail kit: 25HB2-3A6101-K0R
- CPU heatsink: 25ST1-113108-M1R
- Front panel board - CFP1010: 9CFP1010NR-00
- Backplane board - CBP1044: 9CBP1044NR-00
- Fan module: 25ST2-44282D-D0R
- Riser card - CRC1014: 9CRC1014NR-00
- Riser card - CRC1021: 9CRC1021NR-00
- Power supply: 25EP0-2400W3-F3S
- Motherboard: 9MX04CE0NR-000
- 2-Section Rail kit: 25HB2-3A6101-K0R
- CPU heatsink: 25ST1-113108-M1R
- Front panel board - CFP1010: 9CFP1010NR-00
- Backplane board - CBP1044: 9CBP1044NR-00
- Fan module: 25ST2-44282D-D0R
- Riser card - CRC1014: 9CRC1014NR-00
- Riser card - CRC1021: 9CRC1021NR-00
- Power supply: 25EP0-2400W3-F3S
