H252-3C0

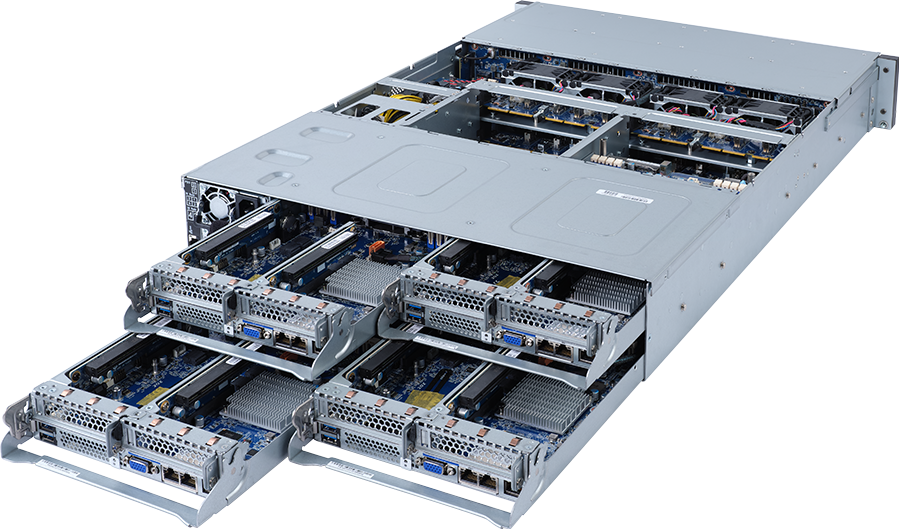

HCI Server - 3rd Gen Intel® Xeon® Scalable - 2U 4-Node UP 12-Bay SATA/SAS
  • 2U 4-node rear access server system
  • 3rd Gen Intel® Xeon® Scalable Processors
  • Single processor per node, 10nm technology
  • 8-Channel RDIMM/LRDIMM DDR4 per processor, 32 x DIMMs
  • Supports Intel® Optane™ Persistent Memory 200 series
  • Dual ROM Architecture
  • Intel® C621A Chipset
  • 8 x 1Gb/s LAN ports (Intel® I350-AM2)
  • 4 x Dedicated management ports
  • 1 x CMC port
  • 12 x 3.5"/2.5" SATA/SAS hot-swappable bays
  • 8 x LP PCIe Gen4 x16 slots
  • 4 x OCP 2.0 Gen3 x8 mezzanine slots
  • Dual 1600W 80 PLUS Platinum redundant power supply
Get a Quote
* کلیه موارد ارایه شده در این صفحه تنها مربوط به نوع مرجع می باشد. گیگابایت حق تغییر یا تجدید نظر محتویات را در هر لحظه و بدون اطلاع قبلی دارد.
* کارایی ارایه شده بر اساس مقادیر حداکثر نظری رابط است که توسط فروشنده چیپ ست یا سازمان هایی که مشخصات رابط را تعیین کردند، ارائه شده است. کارایی واقعی ممکن است بنا بر پیکربندی سیستم متفاوت باشد.
* کلیه لوگو ها و آرم های ثبت شده تحت مالکیت مالکین مربوطه آن ها قرار دارد.
* با توجه به معماری استاندارد رایانه های شخصی، مقدار مشخصی از حافظه جهت استفاده درونی سیستم درنظر گرفته می شود و طبیعتا مقدار واقعی حافظه سیستم کم تر از مقدار اظهار شده خواهد بود.

SPECIFICATIONS

Dimensions (WxHxD, mm)
2U 4-Node - Rear access
440 x 87.5 x 695
Motherboard
MH12-HD0
CPU
3rd Generation Intel® Xeon® Scalable Processors
Single processor per node, 10nm technology
CPU TDP up to 270W
Socket
Per Node:
1 x LGA 4189

Total:
4 x LGA 4189

Socket P+
Chipset
Intel® C621A Chipset
Memory
Per node:
8 x DIMM slots

Total:
32 x DIMM slots

DDR4 memory supported only
8-Channel memory architecture
RDIMM modules up to 128GB supported
LRDIMM modules up to 128GB supported
3DS RDIMM/LRDIMM modules up to 256GB supported
Memory speed: Up to 3200 MHz
LAN
Per node:
2 x 1GbE LAN ports (1 x Intel® I350-AM2)
Support NCSI function

1 x Dedicated management port

Total:
8 x 1GbE LAN ports (4 x Intel® I350-AM2)
Support NCSI function

4 x Dedicated management ports
1 x CMC port
Video
Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp, DDR4 SDRAM

Management chip on CMC board:
Integrated in Aspeed® AST2520A2-GP
Storage
Per node:
3 x 3.5"/2.5" SATA/SAS hot-swappable bays

Total:
12 x 3.5"/2.5" SATA/SAS hot-swappable bays

SAS card is required for SAS devices support
SAS
Depends on SAS add-on card
RAID
Intel® SATA RAID 0/1/5
Expansion Slots
Per node:
2 x PCIe x16 (Gen4 x16) low-profile slots
1 x OCP 2.0 mezzanine slot with PCIe Gen3 x8 bandwidth (Type1, P1, P2 with NCSI supported)

Total:
8 x PCIe x16 (Gen4 x16) low-profile slots
4 x OCP 2.0 mezzanine slots with PCIe Gen3 x8 bandwidth (Type1, P1, P2 with NCSI supported)
Internal I/O
Per node:
1 x USB 3.0 header
1 x SATA DOM
1 x TPM header
1 x OCP 2.0 mezzanine slots
1 x Front panel header
1 x Back plane board header
1 x IPMB connector
1 x Clear CMOS jumper
1 x BIOS recovery jumper
Front I/O
Per node:
1 x Power button with LED
1 x ID button with LED
1 x Status LED
1 x Reset button

Total:
4 x Power buttons with LED
4 x ID button with LED
4 x Status LED
4 x Reset buttons
1 x CMC status LED
1 x CMC Reset button
Rear I/O
Per node:
2 x USB 3.0
1 x VGA
2 x RJ45
1 x MLAN
1 x ID LED

Total:
8 x USB 3.0
4 x VGA
8 x RJ45
4 x MLAN
4 x ID LEDs
*1 x CMC port

*Only one CMC port per system
Backplane Board
Speed and bandwidth:
SATA 6Gb/s or SAS 12Gb/s
TPM
1 x TPM header with SPI interface
Optional TPM2.0 kit: CTM010
Power Supply
Dual 1600W 80 PLUS Platinum redundant power supply

AC Input:
- 100-120V~/ 12A, 50-60Hz
- 200-240V~/ 10.0A, 50-60Hz

DC Input:
- 240Vdc/ 10A

DC Output:
- Max 1000W/ 100-120V~
+ 12V/ 81.5A
+ 12Vsb/ 2.5A
- Max 1600W/ 200-240V~ or 240Vdc Input
+ 12V/ 133A
+ 12Vsb/ 2.5A
System Management
Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings
OS Compatibility
Windows Server 2016
Windows Server 2019
Windows Server 2022

Red Hat Enterprise Linux 7.9 (x64) or later
Red Hat Enterprise Linux 8.2 (x64) or later
Red Hat Enterprise Linux 9.0 (x64) or later

SUSE Linux Enterprise Server 12 SP5 (x64) or later
SUSE Linux Enterprise Server 15 SP2 (x64) or later

Ubuntu 20.04 LTS (x64) or later
Ubuntu 22.04 LTS (x64) or later

VMware ESXi 6.7 Update3 P03 or later
VMware ESXi 7.0 Update2 or later
VMware ESXi 8.0 or later

Citrix Hypervisor 8.2.0 or later
System Fans
4 x 80x80x38mm (16,300rpm)
Operating Properties
Operating temperature: 10°C to 35°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Weight
Net Weight: 22.2 kg
Gross Weight: 37.22 kg
Packaging Dimensions
1167 x 700 x 309 mm
Packaging Content
1 x H252-3C0
4 x CPU heatsinks
1 x 3-Section Rail kit
Part Numbers
- Barebone package: 6NH2523C0MR-00-1*
- Motherboard: 9MH12HD0NR-00
- 3-Section Rail kit: 25HB2-A66122-K0R
- CPU heatsink: 25ST1-453213-M1R
- Backplane board - CBPH0C3: 9CBPH0C3NR-00
- Fan module: 25ST2-883828-D0R
- CMC Lan card - CLBH020: 9CLBH020NR-00
- Riser card - CRSH01D: 9CRSH01DNR-00
- Riser card - CRSH01E: 9CRSH01ENR-00
- Power Supply: 25EP0-216008-L0S

Optional parts:

- Ring topology kit: 6NH23NR48SR-00
- RMA packaging: 6NH2523C0SR-RMA-A100
* کلیه موارد ارایه شده در این صفحه تنها مربوط به نوع مرجع می باشد. گیگابایت حق تغییر یا تجدید نظر محتویات را در هر لحظه و بدون اطلاع قبلی دارد.
* کارایی ارایه شده بر اساس مقادیر حداکثر نظری رابط است که توسط فروشنده چیپ ست یا سازمان هایی که مشخصات رابط را تعیین کردند، ارائه شده است. کارایی واقعی ممکن است بنا بر پیکربندی سیستم متفاوت باشد.
* کلیه لوگو ها و آرم های ثبت شده تحت مالکیت مالکین مربوطه آن ها قرار دارد.
* با توجه به معماری استاندارد رایانه های شخصی، مقدار مشخصی از حافظه جهت استفاده درونی سیستم درنظر گرفته می شود و طبیعتا مقدار واقعی حافظه سیستم کم تر از مقدار اظهار شده خواهد بود.

SUPPORT

  • All
  • All
  • Windows Server 2022
  • Windows Server 2019
  • Windows Server 2016 64bit
  • Linux
SATA RAID/AHCI
SATA RAID/AHCI
نسخه
ابعاد
تاریخ
Intel® SATA Preinstall driver
(For AHCI / RAID Mode)
Note: Windows setup to read from USB devices
Version : 7.5.0.1991
4.17 MB
Sep 08, 2021
سیستم عامل: Windows Server 2016 64bit,Windows Server 2019
Intel® SATA Preinstall driver
(For AHCI / RAID Mode)
Note: Windows setup to read from USB devices
Version : 7.7.0.1273
7.07 MB
Apr 25, 2022
سیستم عامل: Windows Server 2022
هشدار: به دلیل اینکه پاک کردن بایوس عمل زیسکی به شمار می رود، اگر مشکلی با ورژن کنونی بایوس خود ندارید، توصیه می شود بایوس را به هیچ عنوان پاک نکنید. برای پاک کردن بایوس در مواقع اضطراری، این کار را با دفت بسیاری انجام دهید. پاک کردن نادرست بایوس ممکن است باعث از کار افتادگی سیستم شود. BETA چیست ؟ نسخه بتا ورژنی است که هنوز کاملا قابل اطمینان نیست و تمامی امکانات محصول اصلی در آن موجود نیست. در این مرحله ما امکانات جدید را بررسی کرده و اطلاعات ورودی مشتریان را جمع آوری می کنیم تا بهترین تجربه ممکن را به شما انتقال دهیم.
  • All
  • All
  • Windows Server 2022
  • Windows Server 2019
  • Windows Server 2016 R2 64bit
  • Windows Server 2016 64bit
  • Windows Server 2012 R2 64bit
  • Windows Server 2012 64bit
  • Windows 10 64bit
  • VMware
  • Ubuntu
  • Linux CentOS
  • Linux
ابزار
توضیحات
نسخه
ابعاد
تاریخ
GSM CLI
Version : 2.1.77
147.89 MB
Sep 27, 2024
سیستم عامل: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Linux CentOS,Windows 10 64bit,Ubuntu,Windows Server 2016 R2 64bit,Windows Server 2019,Windows Server 2022
