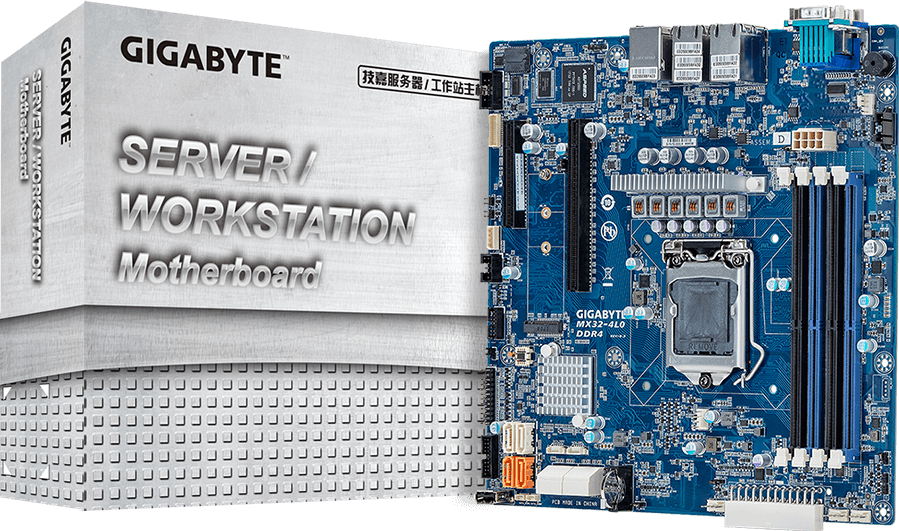

MX32-4L0
Motherboard - Intel® Xeon® E-2200/2100 - microATX UP
- Entry and small business server board
- microATX form factor
- Single Intel® Xeon® E-2200/2100 Processors
- 4 x UDIMM slots, DDR4 2666/2400 MT/s
- 4 x 1Gb/s LAN ports via Intel® I210
- 8 x SATA III 6Gb/s ports, 2 x SATA DOM supported
- 1 x M.2 slot with PCIe Gen3 x4 interface
- 2 x PCIe Gen3 x16 and x4 expansion slots
- Intel® Optane™Memory Ready
* I materiali qui forniti sono solo di riferimento. GIGABYTE si riserva il diritto di modificare o rivedere il contenuto in qualsiasi momento senza preavviso.
* Le prestazioni pubblicate si basano su valori massimi teorici fornite dai rispettivi fornitori di chipset o organizzazione che hanno definito le specifiche di interfaccia. Le prestazioni effettive possono variare in base alla configurazione del sistema.
* Tutti i marchi ei loghi sono di proprietà dei rispettivi titolari.
* A causa dell'architettura standard del PC, una certa quantità di memoria è riservata al sistema e quindi la capacità di memoria reale è inferiore a quella dichiarata.
* Le prestazioni pubblicate si basano su valori massimi teorici fornite dai rispettivi fornitori di chipset o organizzazione che hanno definito le specifiche di interfaccia. Le prestazioni effettive possono variare in base alla configurazione del sistema.
* Tutti i marchi ei loghi sono di proprietà dei rispettivi titolari.
* A causa dell'architettura standard del PC, una certa quantità di memoria è riservata al sistema e quindi la capacità di memoria reale è inferiore a quella dichiarata.
SPECIFICATIONS
Form Factor
microATX
244W x 244D mm
244W x 244D mm
CPU
Intel® Xeon® E-2200 Processors
Intel® Xeon® E-2100 Processors
8th Gen Intel Core™ i3/Pentium®/Celeron® Processors
Single processor
Intel® Xeon® E-2100 Processors
8th Gen Intel Core™ i3/Pentium®/Celeron® Processors
Single processor
Socket
1 x LGA 1151
Chipset
Intel® C246
Memory
4 x DIMM slots
Dual channel memory architecture
Supports 1.2V DDR4 memory
ECC UDIMM supported
Up to 64GB
Supported speeds: 2666/2400 MT/s
Dual channel memory architecture
Supports 1.2V DDR4 memory
ECC UDIMM supported
Up to 64GB
Supported speeds: 2666/2400 MT/s
LAN
4 x 1Gb/s LAN ports (4 x Intel® I210)
1 x 10/100/1000 Mbps Management LAN
1 x 10/100/1000 Mbps Management LAN
Video
Integrated in Aspeed® AST2500
- 1 x VGA port
- 1 x VGA port
Audio
N/A
SAS
N/A
SATA
8 x SATA III 6Gb/s ports
SATA4/SATA5 support SATA DOM
SATA4/SATA5 support SATA DOM
RAID
Intel® SATA RAID 0/1/10/5
Expansion Slots
1 x PCIe x16 (Gen3 x16 bus) slot
1 x PCIe x8 (Gen3 x4 bus) slot
1 x M.2 slot:
- M-key
- PCIe Gen3 x4 per slot
- Supports 2242/2260/2280 cards
- Intel® Optane™ Memory Ready
1 x PCIe x8 (Gen3 x4 bus) slot
1 x M.2 slot:
- M-key
- PCIe Gen3 x4 per slot
- Supports 2242/2260/2280 cards
- Intel® Optane™ Memory Ready
Internal I/O
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
8 x SATA III 6Gb/s ports
1 x M.2 slot
1 x USB 2.0 vertical port
1 x CPU fan header
4 x System fan headers
1 x USB 3.0 header
1 x USB 2.0 header
1 x COM port header
1 x back panel header
1 x TPM header
2 x SATA SGPIO headers
2 x SATA DOM headers
1 x Front panel header
1 x JTAG BMC header
1 x Case open
1 x BIOS recovery jumper
1 x ME recovery jumper
1 x ME update jumper
1 x Clear CMOS jumper
1 x BIOS password jumper
1 x IPMB connector
1 x PMBus connector
1 x Buzzer
1 x 8-pin ATX 12V power connector
8 x SATA III 6Gb/s ports
1 x M.2 slot
1 x USB 2.0 vertical port
1 x CPU fan header
4 x System fan headers
1 x USB 3.0 header
1 x USB 2.0 header
1 x COM port header
1 x back panel header
1 x TPM header
2 x SATA SGPIO headers
2 x SATA DOM headers
1 x Front panel header
1 x JTAG BMC header
1 x Case open
1 x BIOS recovery jumper
1 x ME recovery jumper
1 x ME update jumper
1 x Clear CMOS jumper
1 x BIOS password jumper
1 x IPMB connector
1 x PMBus connector
1 x Buzzer
Rear I/O
1 x COM
1 x VGA
4 x RJ45
1 x MLAN
2 x USB 3.0
1 x ID switch
1 x VGA
4 x RJ45
1 x MLAN
2 x USB 3.0
1 x ID switch
TPM
1 x TPM header with LPC interface
- Optional TPM2.0 kit: CTM000
- Optional TPM2.0 kit: CTM000
OS Supported
Red Hat Enterprise Linux 6.9
Red Hat Enterprise Linux 7.3
SUSE Linux Enterprise Server 11.4
SUSE Linux Enterprise Server 12.2
Ubuntu 16.04.2 LTS
VMware ESXi 6.5
Windows Server 2012 R2 with Update
Windows Server 2016
Red Hat Enterprise Linux 7.3
SUSE Linux Enterprise Server 11.4
SUSE Linux Enterprise Server 12.2
Ubuntu 16.04.2 LTS
VMware ESXi 6.5
Windows Server 2012 R2 with Update
Windows Server 2016
Board Management
Aspeed® AST2500 Baseboard Management Controller
AMI MegaRAC SP-X Solution Web interface
AMI MegaRAC SP-X Solution Web interface
- Dashboard
- JAVA Based Serial Over LAN
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
PSU Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x 8-pin ATX 12V power connector
Operating Properties
Operating temperature: 0°C to 40°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Retail Packaging Content
1 x MX32-4L0
1 x I/O shield
1 x Quick start guide
4 x SATA III 6Gb/s cables
Box dimensions: 321 x 308.5 x 78.5 mm
1 x I/O shield
1 x Quick start guide
4 x SATA III 6Gb/s cables
Box dimensions: 321 x 308.5 x 78.5 mm
Bulk Packaging Content
10 x MX32-4L0
10 x I/O shields
Carton dimensions: 600 x 386 x 368 mm
10 x I/O shields
Carton dimensions: 600 x 386 x 368 mm
Reference Numbers
Retail: 9MX324L0MR-00
Bulk: 9MX324L0NR-00
Bulk: 9MX324L0NR-00
* I materiali qui forniti sono solo di riferimento. GIGABYTE si riserva il diritto di modificare o rivedere il contenuto in qualsiasi momento senza preavviso.
* Le prestazioni pubblicate si basano su valori massimi teorici fornite dai rispettivi fornitori di chipset o organizzazione che hanno definito le specifiche di interfaccia. Le prestazioni effettive possono variare in base alla configurazione del sistema.
* Tutti i marchi ei loghi sono di proprietà dei rispettivi titolari.
* A causa dell'architettura standard del PC, una certa quantità di memoria è riservata al sistema e quindi la capacità di memoria reale è inferiore a quella dichiarata.
* Le prestazioni pubblicate si basano su valori massimi teorici fornite dai rispettivi fornitori di chipset o organizzazione che hanno definito le specifiche di interfaccia. Le prestazioni effettive possono variare in base alla configurazione del sistema.
* Tutti i marchi ei loghi sono di proprietà dei rispettivi titolari.
* A causa dell'architettura standard del PC, una certa quantità di memoria è riservata al sistema e quindi la capacità di memoria reale è inferiore a quella dichiarata.
SUPPORT
Driver
BIOS
Utility
Firmware
QVL
- All
- All
- Windows Server 2019
- Windows Server 2016 64bit
Chipset
LAN
LAN
Versione
Dimension
Data
Intel® LAN Driver and Utility
Version : 23.1
77.07 MB
Jun 14, 2022
OS: Windows Server 2016 64bit,Windows Server 2019
SATA RAID/AHCI
SATA RAID/AHCI
Versione
Dimension
Data
Intel® Rapid Storage Technology enterprise (Intel® RSTe)
Version : 16.0.1.1018
190.42 MB
Sep 27, 2018
OS: Windows Server 2016 64bit
Intel® Rapid Storage Technology enterprise (Intel® RSTe)
Version : 6.0.0.1359
23.65 MB
Jun 14, 2022
OS: Windows Server 2019
Intel® SATA Preinstall driver
(For AHCI / RAID Mode)
Note: Windows setup to read from USB devices
(For AHCI / RAID Mode)
Note: Windows setup to read from USB devices
Version : 6.0.0.1359
3.93 MB
Jun 14, 2022
OS: Windows Server 2019
BIOS
Descrizione
Versione
Dimension
Data
Updated code base 1AURF051 to 1AURF054 for Intel security update
Version : R12
19.94 MB
Jun 21, 2022
Updated code base 1AURF042 to 1AURF051 for Intel security 2021.2. (CVE-2021-0157 / CVE-2021-0158)
Version : R11
19.91 MB
Dec 29, 2021
Windows and UEFI mode flash BIOS SOP
Please download BIOS update tool from AMI Website
Please download BIOS update tool from AMI Website
-
0.31 MB
Jan 29, 2021
Warning:
Because BIOS flashing is potentially risky, if you do not encounter problems using the current version of BIOS, it is recommended that you not flash the BIOS. To flash the BIOS, do it with caution. Inadequate BIOS flashing may result in system malfunction.
What is a BETA?
BETA describes a new version that is reliable yet may not include all the features of the final product. During this phase we are previewing new features and gathering customer input to insure our product provides the best experience possible.
Because BIOS flashing is potentially risky, if you do not encounter problems using the current version of BIOS, it is recommended that you not flash the BIOS. To flash the BIOS, do it with caution. Inadequate BIOS flashing may result in system malfunction.
What is a BETA?
BETA describes a new version that is reliable yet may not include all the features of the final product. During this phase we are previewing new features and gathering customer input to insure our product provides the best experience possible.
- All
- All
- Windows Server 2022
- Windows Server 2019
- Windows Server 2016 R2 64bit
- Windows Server 2016 64bit
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Windows Server 2008 R2 64bit
- Windows 10 64bit
- VMware
- Ubuntu
- Linux CentOS
- Linux
Utility
Descrizione
Versione
Dimension
Data
GSM CLI
Version : 2.1.77
147.89 MB
Sep 27, 2024
OS: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Linux CentOS,Windows 10 64bit,Ubuntu,Windows Server 2016 R2 64bit,Windows Server 2019,Windows Server 2022
GSM Server
Version : 2.12
926.33 MB
Jan 18, 2023
OS: Linux,Windows Server 2016 64bit,Windows Server 2019
GSM CLI
Version : 1.00
125.66 MB
Jul 31, 2017
OS: Windows Server 2012 64bit,Windows Server 2008 R2 64bit,Windows Server 2012 R2 64bit,Windows Server 2016 64bit
Firmware
Descrizione
Versione
Dimension
Data
BMC Firmware with embedded GIGABYTE Management Console
(AST2500 AMI)
(AST2500 AMI)
Version : 12.61.21
105.38 MB
Apr 11, 2024
English
Manuale
Descrizione
Versione
Dimension
Data
User Guide - GIGABYTE Management Console (Vertiv)
Version : 1.2
3.92 MB
Oct 26, 2018
English
Descrizione
Versione
Dimension
Data
