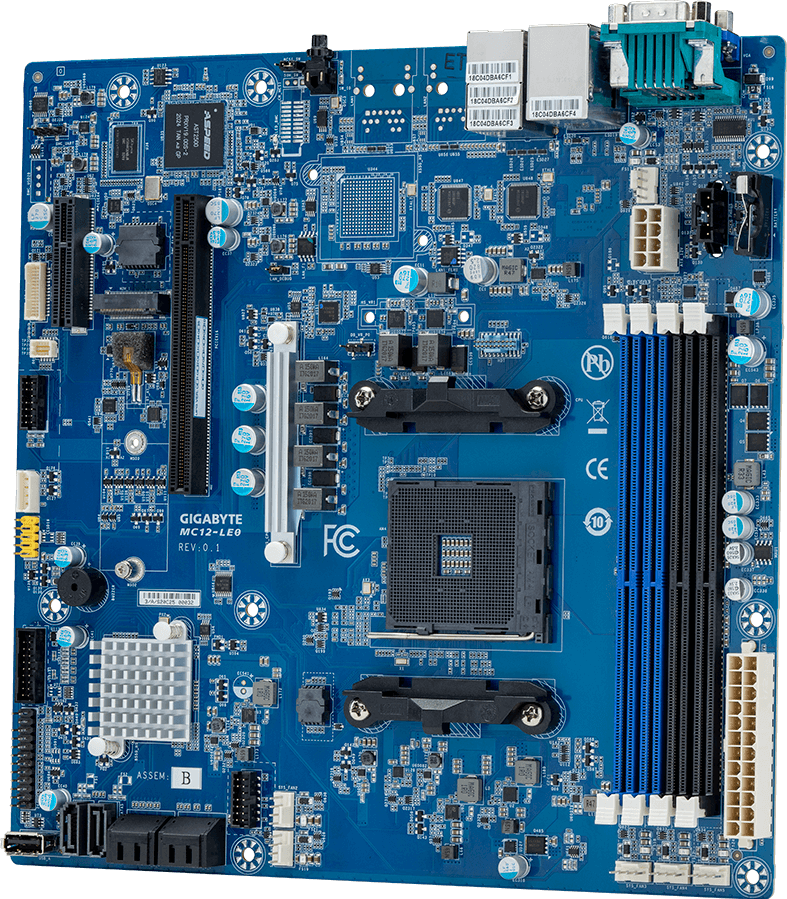

MC12-LE0
Motherboard - AMD Ryzen™ 5000/4000/3000 Series - microATX UP
- Single AMD Ryzen™ 5000/4000/3000 Series Processors
- Dual Channel UDIMM DDR4, 4 DIMMs
- 2 x 1Gb/s LAN ports via Intel® I210-AT
- 6 x SATA 6Gb/s ports
- 1 x M.2 slot with PCIe Gen3 x1 interface
- 2 x PCIe Gen4 x16 and x4 expansion slots
* I materiali qui forniti sono solo di riferimento. GIGABYTE si riserva il diritto di modificare o rivedere il contenuto in qualsiasi momento senza preavviso.
* Le prestazioni pubblicate si basano su valori massimi teorici fornite dai rispettivi fornitori di chipset o organizzazione che hanno definito le specifiche di interfaccia. Le prestazioni effettive possono variare in base alla configurazione del sistema.
* Tutti i marchi ei loghi sono di proprietà dei rispettivi titolari.
* A causa dell'architettura standard del PC, una certa quantità di memoria è riservata al sistema e quindi la capacità di memoria reale è inferiore a quella dichiarata.
* Le prestazioni pubblicate si basano su valori massimi teorici fornite dai rispettivi fornitori di chipset o organizzazione che hanno definito le specifiche di interfaccia. Le prestazioni effettive possono variare in base alla configurazione del sistema.
* Tutti i marchi ei loghi sono di proprietà dei rispettivi titolari.
* A causa dell'architettura standard del PC, una certa quantità di memoria è riservata al sistema e quindi la capacità di memoria reale è inferiore a quella dichiarata.
SPECIFICATIONS
Form Factor
microATX
244W x 244D mm
244W x 244D mm
CPU
AMD Ryzen™ 5000 Series Processors
AMD Ryzen™ 4000 Series Processors
AMD Ryzen™ 3000 Series Processors
AMD Ryzen™ 4000 Series Processors
AMD Ryzen™ 3000 Series Processors
Socket
1 x AM4
Chipset
AMD B550
Memory
4 x DIMM slots
DDR4 memory supported only
Dual channel memory architecture
*ECC UDIMM 1Rx8/2Rx8 supported
Non-ECC UDIMM 1Rx8/2Rx8/1Rx16 supported
Total capacity up to 128GB
Memory speed: Up to 3200/2933/2667/2400/2133 MT/s
*ECC support is only available on AMD Ryzen™ Desktop Processors with PRO technologies.
DDR4 memory supported only
Dual channel memory architecture
*ECC UDIMM 1Rx8/2Rx8 supported
Non-ECC UDIMM 1Rx8/2Rx8/1Rx16 supported
Total capacity up to 128GB
Memory speed: Up to 3200/2933/2667/2400/2133 MT/s
*ECC support is only available on AMD Ryzen™ Desktop Processors with PRO technologies.
LAN
2 x 1Gb/s LAN ports (Intel® I210-AT)
1 x 10/100/1000 Mbps Management LAN
1 x 10/100/1000 Mbps Management LAN
Video
Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
Audio
N/A
Storage Interface
FCH:
- 6 x SATA 6Gb/s ports
- 6 x SATA 6Gb/s ports
RAID
RAID 0/1/10
Expansion Slots
Slot_6: PCIe x16 (Gen4 x16) slot, from CPU
Slot_4: PCIe x4 (Gen4 x4) slot, from CPU
1 x M.2 slot:
- M-key
- PCIe Gen3 x1, from FCH
- Supports 2242/2280 cards
Slot_4: PCIe x4 (Gen4 x4) slot, from CPU
1 x M.2 slot:
- M-key
- PCIe Gen3 x1, from FCH
- Supports 2242/2280 cards
Internal I/O
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
5 x System fan headers
1 x USB 3.2 Gen1 x2 header
1 x USB 3.2 Gen1 (Type-A)
1 x USB 2.0 x2 header
1 x M.2 slot
6 x SATA connectors
1 x Front panel header
1 x Backplane board header
1 x PMBUS connector
1 x IPMB connector
1 x TPM header
1 x 8-pin ATX 12V power connector
1 x CPU fan header
5 x System fan headers
1 x USB 3.2 Gen1 x2 header
1 x USB 3.2 Gen1 (Type-A)
1 x USB 2.0 x2 header
1 x M.2 slot
6 x SATA connectors
1 x Front panel header
1 x Backplane board header
1 x PMBUS connector
1 x IPMB connector
1 x TPM header
Rear I/O
2 x USB 3.2 Gen1
1 x VGA
1 x COM
2 x RJ45
1 x MLAN
1 x ID button with LED
1 x VGA
1 x COM
2 x RJ45
1 x MLAN
1 x ID button with LED
TPM
1 x TPM header with SPI interface
Optional TPM2.0 kit: CTM010
Optional TPM2.0 kit: CTM010
OS Supported
Windows 10
Windows 11
Windows 11
Board Management
Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
PSU Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x 8-pin ATX 12V power connector
Operating Properties
Operating temperature: 10°C to 40°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Retail Packaging Content
1 x MC12-LE0
1 x I/O shield
1 x Quick start guide
4 x SATA 6Gb/s cables (500mm)
Single Box dimensions: 321 x 308.5 x 78.5 mm
Carton dimensions: 630 x 420 x 345 mm
Quantity: 10 x single boxes in one carton
1 x I/O shield
1 x Quick start guide
4 x SATA 6Gb/s cables (500mm)
Single Box dimensions: 321 x 308.5 x 78.5 mm
Carton dimensions: 630 x 420 x 345 mm
Quantity: 10 x single boxes in one carton
Bulk Packaging Content
10 x MC12-LE0
10 x I/O shields
Carton dimensions: 609 x 581 x 362 mm
MOQ: 10 PCS
10 x I/O shields
Carton dimensions: 609 x 581 x 362 mm
MOQ: 10 PCS
Reference Numbers
Retail: 9MC12LE0MR-00-1*
Bulk: 9MC12LE0NR-00-1*
Part Numbers:
- I/O shield: 12AIO-MC12C0-10R
- SATA cable: 12CF1-2SAT1B-01R (500mm)(2 in 1 package)
Bulk: 9MC12LE0NR-00-1*
Part Numbers:
- I/O shield: 12AIO-MC12C0-10R
- SATA cable: 12CF1-2SAT1B-01R (500mm)(2 in 1 package)
* I materiali qui forniti sono solo di riferimento. GIGABYTE si riserva il diritto di modificare o rivedere il contenuto in qualsiasi momento senza preavviso.
* Le prestazioni pubblicate si basano su valori massimi teorici fornite dai rispettivi fornitori di chipset o organizzazione che hanno definito le specifiche di interfaccia. Le prestazioni effettive possono variare in base alla configurazione del sistema.
* Tutti i marchi ei loghi sono di proprietà dei rispettivi titolari.
* A causa dell'architettura standard del PC, una certa quantità di memoria è riservata al sistema e quindi la capacità di memoria reale è inferiore a quella dichiarata.
* Le prestazioni pubblicate si basano su valori massimi teorici fornite dai rispettivi fornitori di chipset o organizzazione che hanno definito le specifiche di interfaccia. Le prestazioni effettive possono variare in base alla configurazione del sistema.
* Tutti i marchi ei loghi sono di proprietà dei rispettivi titolari.
* A causa dell'architettura standard del PC, una certa quantità di memoria è riservata al sistema e quindi la capacità di memoria reale è inferiore a quella dichiarata.
SUPPORT
Driver
BIOS
Firmware
QVL
- All
- All
- Windows 11 64bit
- Windows 10 64bit
Chipset
LAN
LAN
Versione
Dimension
Data
Intel® LAN Driver and Utility
Version : 26.4
686.68 MB
Apr 21, 2022
OS: Windows 10 64bit,Windows 11 64bit
VGA
VGA
Versione
Dimension
Data
ASPEED Graphic Driver
Version : 1.15.01
2.58 MB
Apr 15, 2024
OS: Windows 10 64bit,Windows 11 64bit
BIOS
Descrizione
Versione
Dimension
Data
1) Updated to AGESA 1.2.0.Ca.
2) Fixed LogoFAIL Vulnerability.
3) Fixed PixieFAIL Vulnerability.
2) Fixed LogoFAIL Vulnerability.
3) Fixed PixieFAIL Vulnerability.
Version : F15
31.78 MB
Aug 20, 2024
Windows and UEFI mode flash BIOS SOP
Please download BIOS update tool from AMI Website
Please download BIOS update tool from AMI Website
-
0.31 MB
Jan 29, 2021
Warning:
Because BIOS flashing is potentially risky, if you do not encounter problems using the current version of BIOS, it is recommended that you not flash the BIOS. To flash the BIOS, do it with caution. Inadequate BIOS flashing may result in system malfunction.
What is a BETA?
BETA describes a new version that is reliable yet may not include all the features of the final product. During this phase we are previewing new features and gathering customer input to insure our product provides the best experience possible.
Because BIOS flashing is potentially risky, if you do not encounter problems using the current version of BIOS, it is recommended that you not flash the BIOS. To flash the BIOS, do it with caution. Inadequate BIOS flashing may result in system malfunction.
What is a BETA?
BETA describes a new version that is reliable yet may not include all the features of the final product. During this phase we are previewing new features and gathering customer input to insure our product provides the best experience possible.
Firmware
Descrizione
Versione
Dimension
Data
BMC Firmware with embedded GIGABYTE Management Console
(AST2500 AMI)
(AST2500 AMI)
Version : 12.61.21
105.38 MB
Apr 11, 2024
