B650 EAGLE AX

  • AMD Socket AM5腳座設計：支援 AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000 系列處理器
  • 無與倫比的性能：12+2+2相數位電源解決方案
  • 雙通道DDR5：4組SMD架構記憶體插槽，支援AMD EXPO™ 和 Intel® XMP 記憶體模組
  • 高速儲存裝置：1組PCIe 5.0 + 2組PCIe 4.0 M.2插槽
  • 先進散熱設計及M.2 Thermal Guard：強化VRM供電穩定性及25110 M.2 SSD效能
  • EZ-Latch：採用無螺絲快拆設計的PCIe x16 插槽
  • 高速網路：Wi-Fi 6E 802.11ax無線網路及GbE乙太網路
  • 絕佳擴充連接性：DP, HDMI, 後窗USB-C® 10Gb/s
  • 獨家Smart Fan 6技術：內建多點測溫功能並採用複合式風扇接頭設計、支援FAN STOP及噪音偵測技術
  • Q-Flash Plus技術，無須安裝處理器、記憶體及顯示卡便可更新BIOS

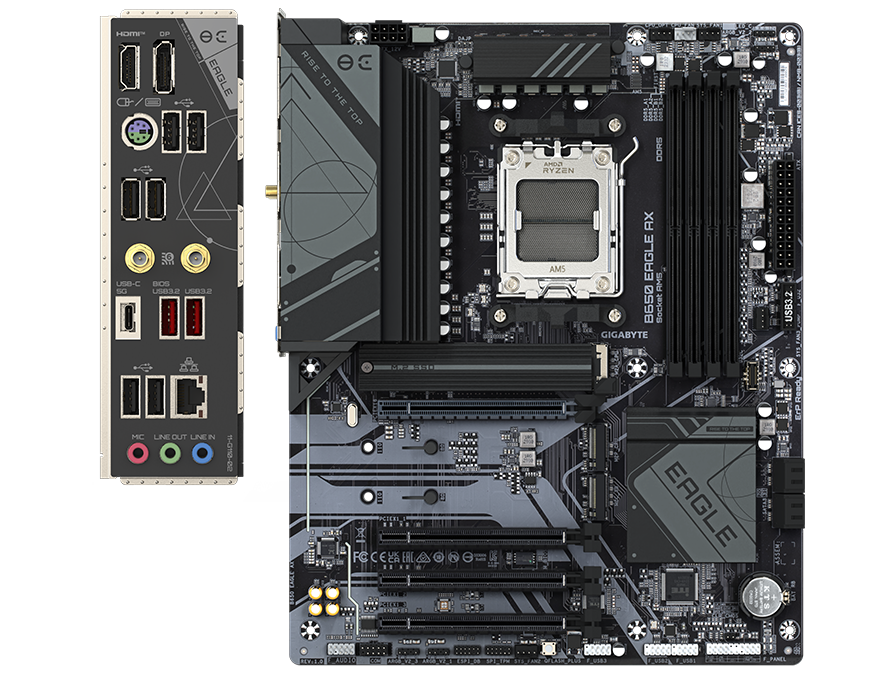

SERIES VISUAL

B650 EAGLE AX

OVERVIEW

  • 8 Solid Pin CPU Power Connector

  • 6*USB 2.0

  • Wi-Fi 6E 802.11ax

  • 1*DisplayPort / 1*HDMI

  • 2*USB 3.2 Gen 2+ 1*USB 3.2 Gen 1 Type-C®

  • GbE LAN

  • Advanced Thermal Design

    • Fully Covered MOSFET Heatsinks
    • 5 W/mk Thermal Conductivity Pad
    • Integrated I/O Shield

  • 3*M.2 Ultra Storage Performance Connectors

    • 1*PCIe 5.0+2*PCIe 4.0 M.2
    • 1*M.2 Thermal Guard

  • Hi-Fi Audio

    • 8-Ch HD Audio
    • Audio Noise Guard
    • High-End Audio Capacitor

  • 12+2+2 Digital VRM Design

    • 6-Layer PCB
    • PCIe 5.0 Ready Mid-Loss PCB

  • Socket AM5 Supports
    AMD Ryzen™7000 Series Processors

  • 24 Pin ATX Power Connector

  • Dual Channel SMD DDR5 Memory

  • Front USB 3.2 Gen 1

  • Smart Fan 6

    • 5*PWM/DC Fan Headers
    • Dual Fan Curve Mode

  • Front USB 3.2 Gen 1 Type-C®

  • PCIe EZ-Latch

  • 4*SATA 6Gb/s

  • RGB FUSION

    • 3*Addressable LED Header
    • 1*RGB LED Header

  • Q-FLASH PLUS

    效能超耐久

    技嘉超耐久主機板由內而外採用絕佳用料, 創造非凡效能與歷久不衰的平台

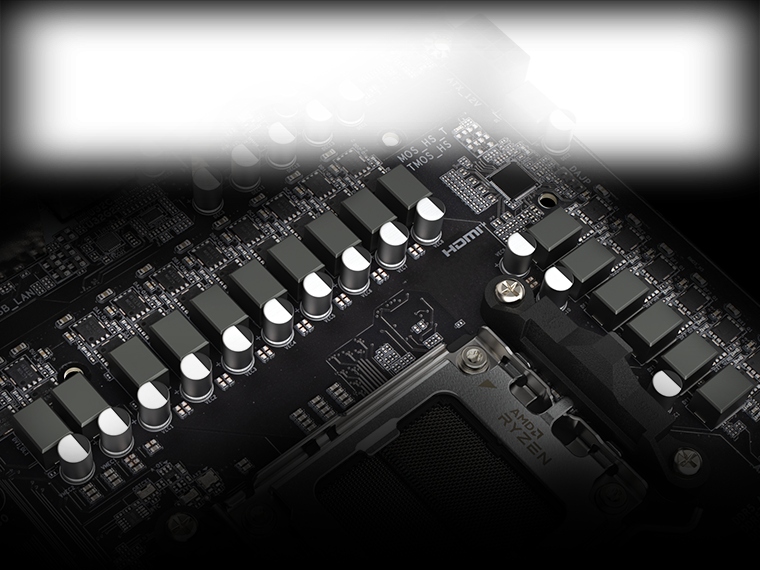

    數位電源設計

    最高品質用料打造最佳電源設計

    • 12+2+2 相數位電源設計輔以超低電阻式電晶體。
    • 支援最新CPU, 強化系統效能並提供極致硬體擴充性。

    * 圖片僅供參考

    支援EXPO & XMP

    高達DDR5-8000* 以上的超頻效能

    技嘉平台經過完整且嚴格的測試和驗證，提供極致記憶體效能提升

    * 記憶體超頻及XMP 設定檔支援會因硬體設定而有所差異。
    * 請參閱記憶體驗證列表以獲得完整資訊。產品功能可能因型號而有所差異。

    記憶體抗干擾遮罩

    所有的記憶體佈線都在PCB內層下面，這個PCB內層被一個大型的接地層屏蔽，以防止外部干擾。

    支援EXPO & XMP

    解鎖原生DDR5 記憶體電壓

    技嘉獨家電路設計可將原生 DDR5記憶體模組轉換為超頻 DDR5 記憶體, 提高 DDR5 記憶體超頻效能和能力


    安全模式

    主機板固定提供5V電壓給原生DDR5記憶體，再透過記憶體內部的PMIC 將電壓轉換並鎖定在1.1V供記憶體使用。

    • 解鎖原生DDR5 PMIC安全模式為可程式化模式，解鎖DDR5記憶體的電壓限制並提升可調整範圍
    • 支援所有 PMIC 供應商產品以獲得最高的相容性
      • * 記憶體超頻能力會因玩家的硬體配置而有所差異

    支援EXPO & XMP

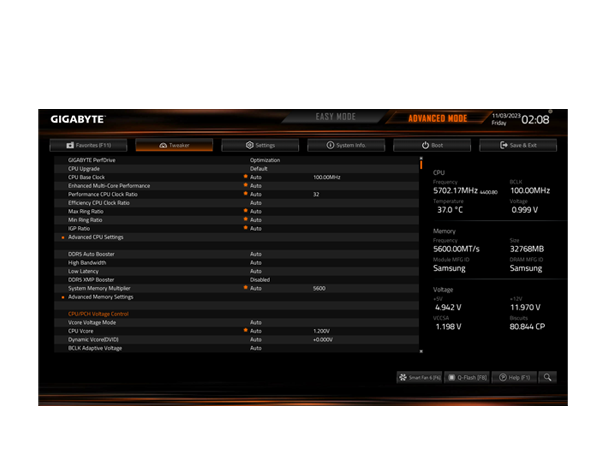

    最佳記憶體超頻相容性

    技嘉AM5主機板同時支援AMD EXPO™ & Intel® XMP超頻記憶體模組，以提供最大的相容性。主機板將會自動檢測 SPD 中的兩種預設設定檔格式，玩家可以從 BIOS 選單中選擇啟用其中一種設定檔，輕鬆達到超頻記憶體效能。

    支援EXPO & XMP

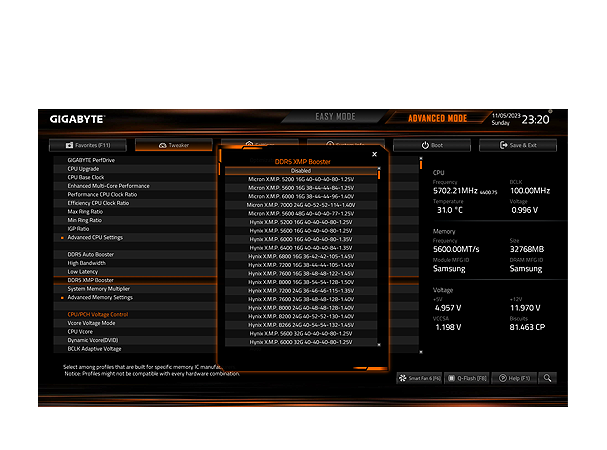

    DDR5 Auto Booster

    輕鬆一按便能自動將原生DDR5 記憶體頻率從4800 MHz增加到5000 MHz ，並在系統高負載時自動提升效能。

    支援EXPO & XMP

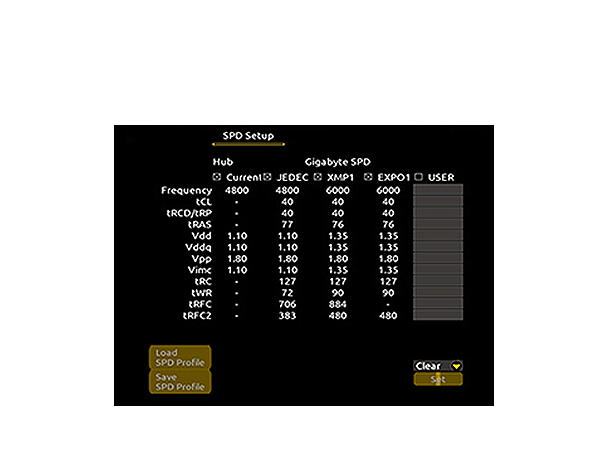

    AMD EXPO™ & Intel® XMP 3.0設定檔自定義功能

    自行定義或建立記憶體模組的 SPD 設定檔，並套用在玩家自己的AMD EXPO™ & Intel® XMP 3.0 記憶體中。玩家可儲存1組設定在記憶體或外接裝置中，並載入在自己的下一台電腦或其他主機使用。


    - 效能模擬:

    • 玩家自行輸入時脈及延遲等參數後可先進行效能模擬驗證

    - 玩家對自定義設定檔可進行以下動作:

    • - 儲存/載入及清除設定檔
    • - 由畚箕或外部資料庫載入或載出
    • - 用在其他主機
    • - 在線上分享自己的記憶體參數

    Thermal

    全覆蓋式散熱設計

    3倍大散熱表面積
    與傳統散熱器相比，表面積增加多達3倍，有效改善了MOSFET的散熱。

    真正的單片式架構
    TMOS電源模組採用真正的單片散熱片設計，與競爭對手的多件式設計相比，一件式設計和更大的散熱表面積大大提高了散熱性能。

    Thermal

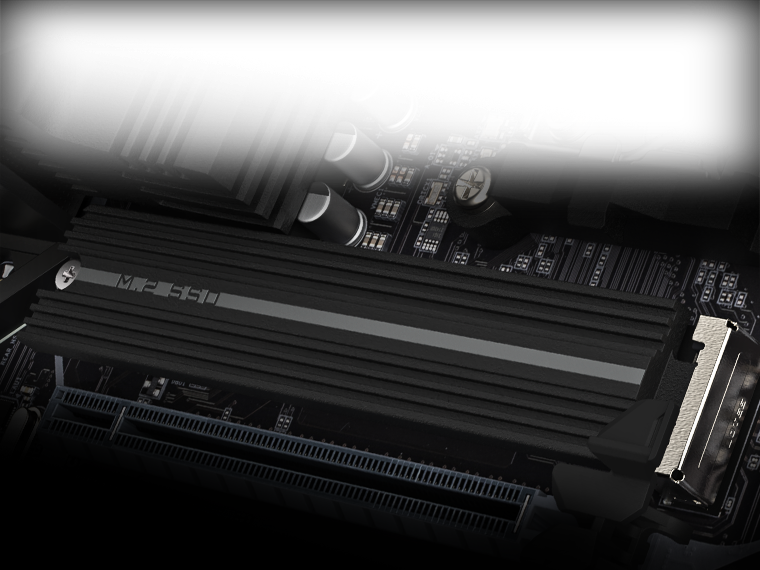

    M.2 散熱背板

    可防止高速M.2 SSD運作不掉速和降低瓶頸問題，有助於在問題出現之前即時散熱

    未來連接性

    搭載超高速資料傳輸的優異網路及儲存連接性, 準備好迎接未來傳輸規格

    802.11ax Wi-Fi 6E

    無線解決方案支援802.11ax，提供千兆網路等級的無線網路效能，高達2.4Gbps的傳輸速度，提供流暢的影像串流、更好的遊戲體驗，同時穩定性更高，有效減少斷線狀況。 此外，藍牙5提供比BT 4.2多的4倍訊號涵蓋範圍和更快的傳輸。

    * 圖片僅供參考
    LEARN MORE

    Wi-Fi 6E的優勢

    • - 專屬的6GHz無線訊號頻段，可減少干擾。
    • - 網絡容量提高4倍，有效降低網路塞車，特別是在許多裝備同時連網的狀況下，亦能提供順暢的連網。
    • - 提高網絡效率，讓玩家獲得更好的使用體驗。

    Wi-Fi 6E 為您帶來極致的VR體驗！

    Wi-Fi 6E 為 VR 裝置帶來更快的無線網路速度、更低的延遲和更長的電池壽命，這意味著將 VR 遊戲以無線方式從您的 PC 流式傳輸到您的VR裝置可提供更流暢和更高畫質的影像。
    • 相較於Wi-Fi 5，Wi-Fi 6E 提供...
    • 網路傳輸速度提高40%，提供更流暢的遊戲/串流媒體體驗
    • 電競遊戲及影音串流解析度提升50%
    • 為VR裝置提供更高的電池壽命

    Wi-Fi 6E的優勢

    在當前的無線網路環境中，頻段擁塞是一個很嚴重的問題，因為太多的設備都使用現有的2.4GHz和5GHz訊號頻段，這會導致連現不穩定和速度降低。 Wi-Fi 6E是Wi-Fi 6標準的延伸，它使用專屬的6GHz頻段，不僅為傳輸數據提供了全新的頻率，而且還為將來的更多設備提供了廣闊的頻寬。 使用Wi-Fi 6E，消費者可以享受比以前更快的連線和更強的信號。

    千兆網路搭配網路管理軟體

    能協助玩家進行封包監測與應用層協定的分析和最佳化，可以在擁擠的網路環境中，有效改善網路不順暢的情況，並維持低網路延遲(ping時間)，提昇應用程式的連網反應速度。

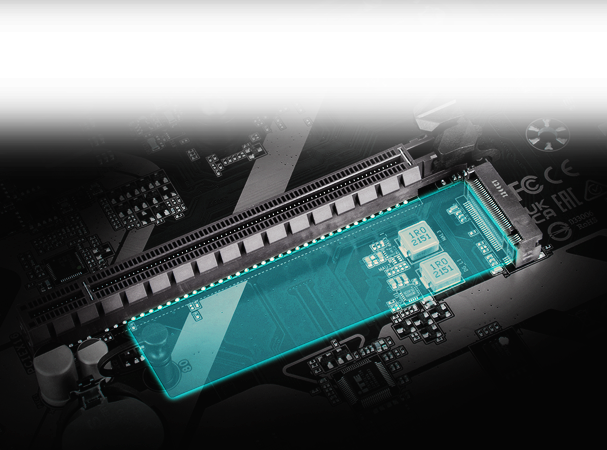

    PCIe 4.0 硬體設計

    搭載一個或多個PCIe 4.0 x16 插槽及PCIe 4.0 M.2插槽, 技嘉主機板已為PCIe 4.0裝置做好支援的準備，可提供最大效能並保持良好的訊號完整性。

    * 圖片僅供參考

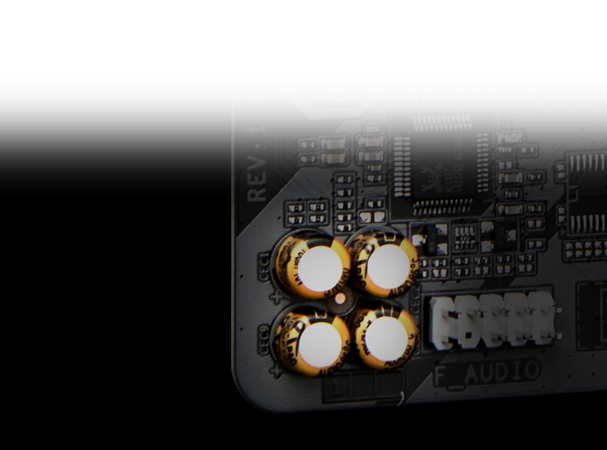

    高階音效

    * 圖片僅供參考

    簡易友善

    創新與沉浸式的軟硬體及韌體友善介面設計, 輕鬆創造個人化風格

    EZ-Latch

    EZ-Latch

    拆卸安裝在PCIe插槽中的顯示卡時，可以輕鬆解鎖 PCIe 插槽的卡榫。

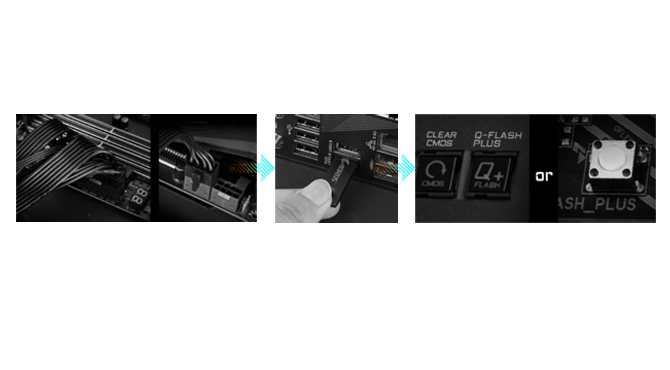

    Q-Flash Plus

    Q-Flash Plus

    無須安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS

    • STEP 1: 將24 Pin主電源及8 Pin輔助電源接上主機板
    • STEP 2: 下載主機板BIOS檔案並變更檔名為 "gigabyte.bin"，儲存到FAT32格式的USB隨身碟，並將隨身碟插入Q-Flash USB接頭
    • STEP 3: 按Q-Flash Plus按鈕，主機板將自動開始並完成BIOS更新

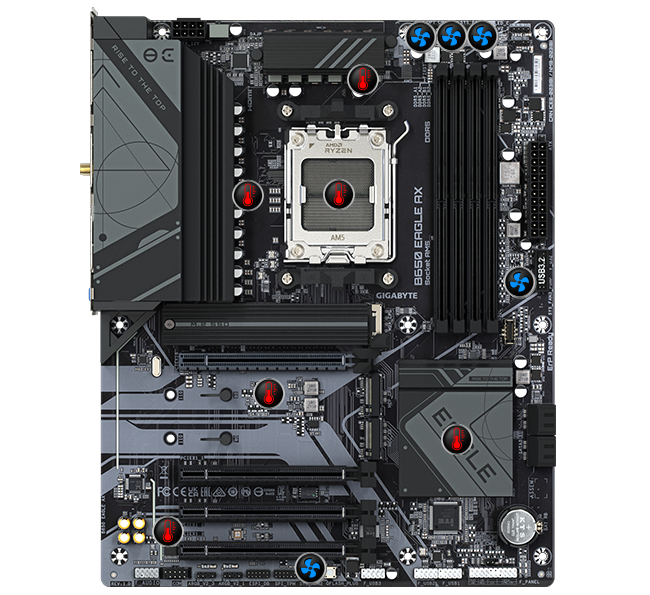

    Smart Fan 6

    Smart Fan 6

    確保您的遊戲電腦具有最佳的冷卻效果和靜音運行，支援PWM/DC風扇和水泵，可自訂設定並提供直觀的溫度監控。

    • 高電流支援: 每個風扇接頭支援PWM和DC風扇和水冷泵，最高可達24瓦（12V x 2A），並具有過載保護。
    • 精密控制: 多個溫度/風扇速度控制點，實現精確的風扇曲線控制。
    • 雙曲線模式: 提供不同用戶場景的斜率/階梯雙模式。
    • 靜音模式: 風扇可在用戶指定的溫度點以下完全停止運轉。

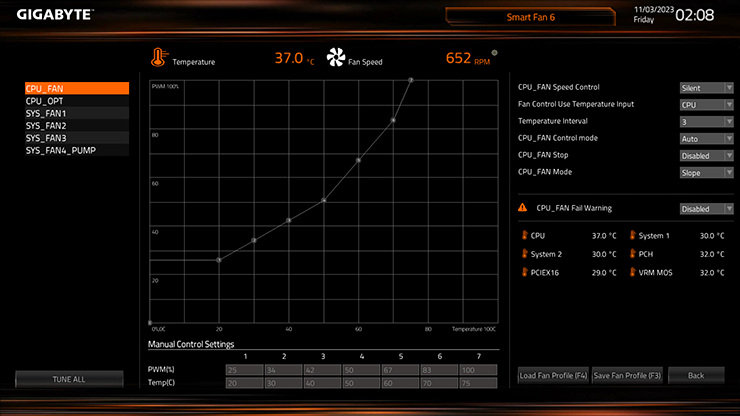

    Smart Fan 6 BIOS UI

    Smart Fan 6 BIOS UI
    • 增強的風扇曲線介面 : 擴展了控制點數量，從5個增加到7個，並擁有更大的風扇速度圖表，使用戶能夠更精確、輕鬆地控制風扇曲線設置。
    • 斜率/階梯雙重圖表模式 : 在斜率和階梯模式之間切換，以適應不同的使用者場景。斜率模式提供線性風扇速度曲線，而階梯模式在指定的溫度區間內保持恆定的風扇速度。
    • 手動輸入 : 針對進階使用者，提供手動輸入風扇速度，以進行微調和精確控制冷卻系統。
    • EZ Tuning : 透過在大致的溫度/風扇速度刻度上設置4個點，簡化調校流程。智慧風扇6將根據這些點快速生成風扇曲線。
    • 風扇曲線檔案 : 將您自定義的風扇曲線配置保存在BIOS ROM中，確保在BIOS更新後仍然保持完整。

    註：圖片僅供參考，可能因型號而異。

    OC GUIDE

    OC GUIDE

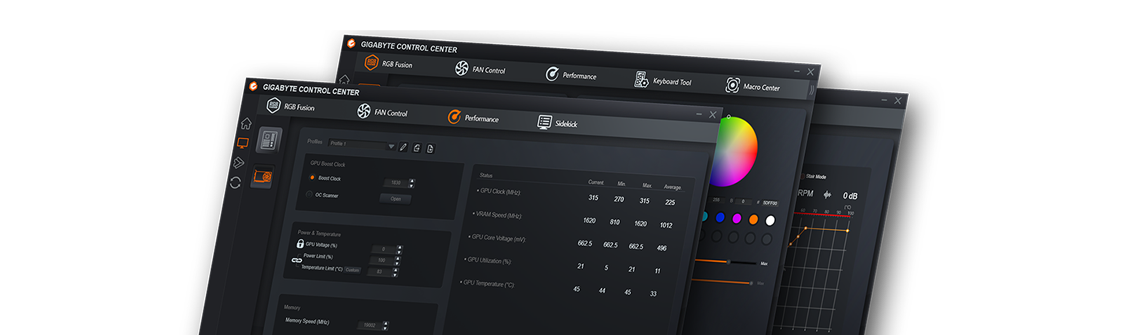

    技嘉控制中心

    技嘉控制中心

    是一個統一的軟體平台，可適用於所有技嘉支援的產品。

    • - 全新直覺式使用者介面
    • - 模組化控制組件
    • - 自動更新功能
    LEARN MORE
