酷冷CPU供電 裡外兼具 |
|
技嘉第五代超耐久™ 主機板,使用 IR3550 PowIRstage® 晶片,內建業界最高60安培的超高耐電流能力,並具有更低電源損耗、絕佳電源效率和出色的散熱管理。
|
|
|
佈線及封裝方式,採用銅箔來連接所有電源路徑,而非採用焊線的方式連接,減少焊線的高阻抗所造成的電源損耗,以及電感的高頻噪音和過高的交流電源損耗。
|
電晶體之間的電源連接,使用非常低損耗的銅箔,減少損耗,並幫助傳播熱量。 |
IR公司專業生產的電晶體驅動晶片。 |
高端電晶體(Control FET) ,具有非常低的柵極電荷。低端電晶體(SyncFET) 整合特殊的二極體( Schottky Diode)具有更高的效率。 |
電流從裝置底部藉由銅箔傳輸通過control FET (duty cycle 打開) 或Sync FET (Duty cycle關閉)的路徑相當短。這是它可以處理60安培電流,且耐用度高的另一個原因。 |
自定義的銅導線架,從矽晶將熱量帶走。 |
|
|

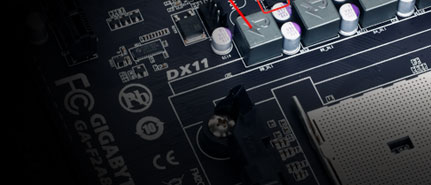

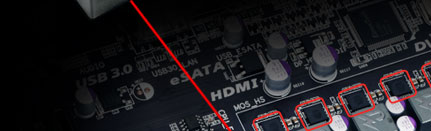

傳統處理器供電區域設計 |
PWM 控制晶片 |
電晶體驅動晶片 |
傳統高端及低端電晶體 |
電感 |
電容 |
處理器 |
|
|
處理器供電區域 釋疑
|
|
何謂處理器供電區域?
主機板的處理器供電區域包括各種零組件(PWM 控制晶片、 電晶體驅動晶片、高端及低端電晶體、電感、電容及相關電路),負責供應電力到處理器。
何謂電晶體(MOSFET)?
電晶體的是處理器供電區域的最關鍵的零組件之一,因為它是一個開關,負責允許或不允許電流流向的處理器,這個開關功能由電晶體驅動晶片及PWM 控制晶片負責掌控。它也是整個電源設計最昂貴的零組件之一。
何謂Power Stage ?
Power Stage 是一個單晶片電晶體,它包含了電晶體驅動晶片、一個高端電晶體、兩個(有時候是一個)低端電晶體i。Power Stages使用更先進的製造工藝,因此效率跟效果都更好。
何謂傳統電晶體(或常被稱為D-Pak 電晶體...) ?
所謂的傳統電晶體是一種較舊款的電晶體設計,它常被運用在傳統的處理器供電區域設計,這樣的作法需要個別的電晶體驅動晶片、高端電晶體及端電晶體搭配使 (也就是多晶片電晶體設計).這樣的設計具有很高的價格優勢,但是電源效率卻比單芯片的Power Stage 低很多。
|
|
|
|
|
|
|
IR公司利用世界一流的包裝技術,開發出專利申請中的DirectFET® 設計,製造出散熱能力和佈線效果都有比其他MCM封裝來得更好的PowIRstage® 產品。 |
|
單封裝設計* |
vs. |
多晶片設計 |
|
|
其他電晶體佈線需要將包括高端電晶體、低端電晶體、電晶體驅動晶片等多顆晶片並排配置,不但佔用主機板的空間更容易產生不必要的電力損耗。 |
|
高端的電晶體
(傳統電晶體設計) |
|
低端電晶體
(傳統電晶體設計) |
|
驅動晶片
(電晶體驅動器) |
|
|
|
|
|
|
|
|
|
|
|

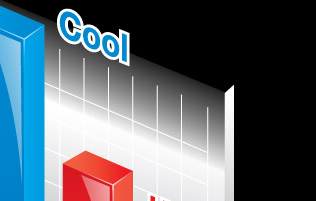

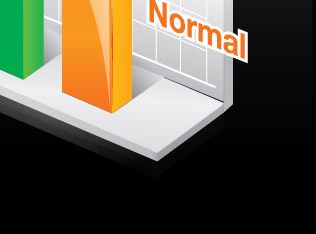

超酷冷, 超高效, 超效能 |
高效率 = 低電源損耗 =低熱量 = 更長的使用壽命 |
|
|
IR3550 PowIRstage® 晶片具有比其他MOSFET設計更低溫的特性,可以協助使用者將超頻效能推向新高的等級!
|
|
|

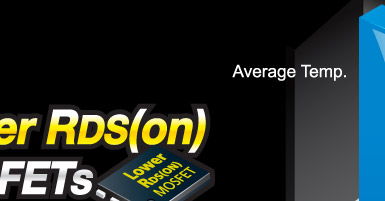

低電阻式電晶體 |
|
Ultra Durable™ 4 設計 |
|

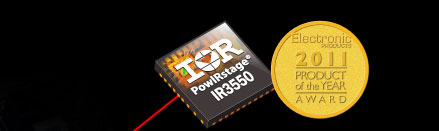

IR3550 PowIRstage® |
|
Ultra Durable™ 5 設計 |
|
|
|
* 測試結果只作參考。根據系統配置,結果可能會有所不同。
* 藉由比較4相IR3550 PowIRstage® + 2倍銅電路板設計與4相D-PAK MOSFET設計,在實驗室以100安培電流負載10分鐘的無風流、無電晶體散熱片測試條件下所獲取資料。 |
|
|
IR3550 PowIRstage® 晶片具有比其他MOSFET設計更低溫的特性,可以協助使用者將超頻效能推向新高的等級!每一種電源元件都有其可承受最高工作溫度,一旦達到這個極限溫度,若再增加更多電壓只會增加廢熱而導致超頻失敗。由於IR3550 PowIRstages® 在高電壓運作時具有比傳統效果設計更低溫的效果,所以可以承受更多超頻所需要的電壓,進而提供更高的潛在超頻能力! |
更低溫 = 更好的超頻效果 |
電晶體對超頻穩定性的影響 |
|
|
|
IR3550
PowIRstage® |
最佳 |
|
|
低電阻式電晶體
(大家熟知的 WPAK, PowerPak 電晶體...) |
很好 |
|
|
傳統電晶體
(大家熟知的 D-Pak電晶體...) |
堪用 |
|
|
|
|
