GIGABYTE Ultra Durable™ 3 + Smart 6™ Technology
¡Más Cobre - Mayor Rendimiento!
Ultra Durable™ 3 de GIGABYTE
La serie Ultra Durable 3 de GIGABYTE de Nuevo lidera la industria de las places madre con la más alta calidad y el diseño más innovador de placa madre. Siendo la primer placa madre diseñada con 2 onzas de cobre para las capas de Poder y tierra, ofreciendo una temperatura en el sistema dramáticamente menor, una mejora en la eficiencia de consumo y mayor estabilidad para el overclock.
Ferrite Core Choke
50,000 hrs. Japanese Solid Capacitor
Lower RDS(on) MOSFET

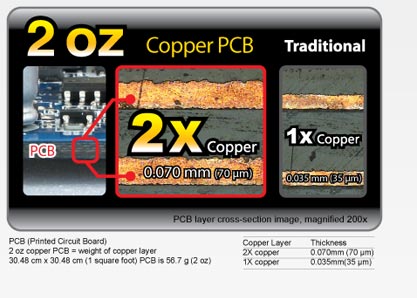

2 oz Copper
Inner Layer
Signal Layer
Prepreg
Power /
Ground layer
Core
Ground layer Prepreg
Signal Layer
CPU VRM Temperature measurements under system setup with water-cooler block and CPU running at 100% loading
Los Beneficios de un Diseño con 2 oz de Cobre en el PCB
Menor
Temperatura
Mayor
Overclock
+ Eficiencia
Energética
Impedancia
2X Menor
Menor EMI
+ Protección ESD

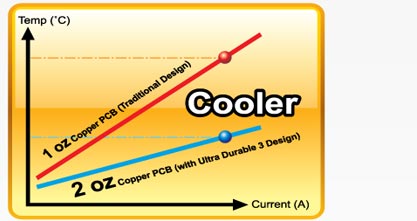

Lower Temperature
Duplicando la cantidad de cobre se obtiene una solución térmica más efectiva ya que se obtiene una propagación más eficiente del calor en áreas críticas de la placa madre tales como la zona de energía del CPU y por toda la placa madre. De hecho las placas madre Ultra Durable 3 de GIGABYTE son capaces de ofrecer temperaturas de trabajo hasta 50°C menores que las placas madre tradicionales.
Diagrama Térmico Infrarojo del área del VRM del CPU
* Mediciones del sistema con un bloque de agua en el CPU con 100% de carga en el procesador.
Impedancia 2x Menor
Además, duplicando la cantidad de cobre se obtiene una impedancia en el PCB 50% menor. La impedancia es una forma de medir cuanto es que un circuito se resiste o impide el flujo de la corriente. Mientras menor sea la resistencia al flujo de la corriente, menor cantidad de energía es desperdiciada. Para las placas madre Ultra Durable 3 Classic de GIGABYTE esto significa que el desperdicio total de energía se reducirá en 50%, lo que al mismo tiempo significa que se generará menos calor. Con 2 onzas de cobre además obtenemos una mejora en la calidad de la señal, incrementando la estabilidad del sistema y permitiendo mayores márgenes de overclock.
2oz de Cobre
1oz de Cobre
Electrón
Electrón
Impedancia Ω
Menos es Mejor
Menor
Mayor Overclock
Ofreciendo soporte nativo para memoria DDR3 de hasta 2200+ DDR2 de hasta 1366+MHz, las placas madre P45 de GIGABYTE con la tecnología Ultra Durable 3 permiten que los usuarios puedan tomar ventaja del rendimiento de las memorias más rápidas con un menor consumo de energía para ejecutar aún las aplicaciones que requieren un uso intensivo de la memoria tales como el video de alta definición y la visualización en 3D con facilidad.
Menor EMI
Un buen circuito PCB es clave para controlar la emisión EMI. A través del fuerte equipo de Ingeniería de GIGABYTE y el Diseño Ultra Durable 3 con 2 onzas de cobre en la capa de tierra mejora la integridad de la señal y disminuye la emisión EMI de una forma muy efectiva.
* Electromagnetic interference (o EMI) es una interferencia de señal no deseada que afecta a los componentes electrónicos a su alrededor.
Menor es Mejor
Mayor Eficiencia Energética
Incrementando el ancho de la capa de Energía del PCB usando 2 onzas de Cobre logramos que la corriente eléctrica fluya con menor resistencia, permitiendo obtener circuitos eléctricos más eficientes con menor perdida de energía y menor generación de calor.
Mayor Protección ESD
2 Onzas de Cobre en la capa de Tierra del PCB ayuda a realizar una Descarga Electro-Estática (ESD) hasta un 10% más eficiente. Esto ayuda a proteger los componentes de la placa madre en contra del daño causado por la estática.
