Eine neue Legende wird geboren
GIGABYTE hat sein neuestes Flaggschiff auf den Markt gebracht – das Z77X-UP7-Mainboard. Das GIGABYTE-Z77X-UP7-Mainboard ist auf extreme Übertaktungen ausgelegt und für ehrgeizige Übertakter gedacht, die neue Weltrekorde aufstellen wollen. Als derzeitiger Halter des mit einem Intel®-Core™-i7-Prozessor erreichten Weltrekords von 7,102 GHz führt für Übertakter dieses Jahr kein Weg am GIGABYTE-Z77X-UP7 vorbei. |
|
Branchenweit führendes
32+3+2-Phase-
CPU-Power-Design |

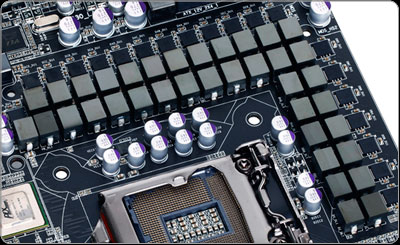

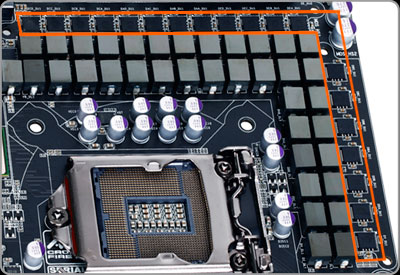

Das GIGABYTE-Z77X-UP7-Mainboard stellt dank seines 32+3+3-Power-Phase-Designs (32 CPU-Phasen, 3 Speicher-Phasen, 2 VTT-Phasen) eine beachtliche Leistung zur Verfügung. Ausgestattet mit der neuen GIGABYTE-Ultra-Durable™-5-Technologie mit hochstromfesten Komponenten und PowIRstages® von IR mit einer Nennleistung von 60 A ist das Z77X-UP7 in der Lage, eine Leistung von unglaublichen 2.000 W bereitzustellen. |
| |
|
|
Echtes
volldigitales
PWM-Design |

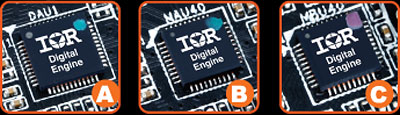

 Die GIGABYTE-Z77X-UP7-Mainboards nutzen die exklusive All Digital Engine, um Intel ® Core™-Prozessoren der dritten Generation mit maximaler Leistung zu versorgen. Die Verwendung rein digitaler Controller ermöglicht eine genauere Spannungszufuhr zu den leistungshungrigsten und energiesensibelsten Komponenten des Mainboards. |
| |
|
Volldigitale Leistung |
| |
| |

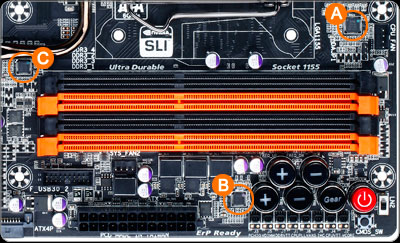

4 Hauptspannungszonen |
|
|
| |
GIGABYTE 3D Power Utility* |
|
|
|
|
Die GIGABYTE-Mainboards der Z77-Serie nutzen die exklusive All Digital Engine, um den Prozessor, die Grafikprozessoren, VTT und den Systemspeicher mit Leistung zu versorgen. Die All Digital Engine ermöglicht eine genaue automatische Spannungskompensation, mit deren Hilfe die Spannungszufuhr zu Ihrem Mainboard der GIGABYTE-7-Serie bis ins kleinste Detail gesteuert werden kann.
|
*Die Anpassungseinstellungen können sich je nach Modell unterscheiden. |
|
|
|
| |
|
Ultra Durable™ 5 |
|
|
| |
|
Kühle Leistung – sowohl innen als auch außen |
Unsere bisher besten Ultra-Durable™-Mainboards
GIGABYTE stellt mit ihrer neuesten Ultra-Durable™-5-Technologie zum wiederholten Male höhere Qualitätsstandards hinsichtlich Mainboard-Qualität und -Lebensdauer auf. Die Technologie umfasst hochstromfeste Komponenten, welche die qualitativ hochwertigste Prozessor-Spannungszufuhr bieten und somit eine rekordverdächtige Leistung, einen kühlen und effizienten Betrieb sowie eine längere Mainboard-Lebensdauer ermöglichen.
|
|
Branchenweit führende Leistungsstufe mit 60 A ermöglicht geringere Verluste, höhere Effizienz und hervorragendes Wärmemanagement. |
| |
|
| |
|
High-Side-
MOSFET |
| |
|
|
Treiber-IC |
|
|
| |
|
|
Low-Side-Mosfet |
|
|
| |
Extrem kühl, extrem effizient, extreme Leistung |
Traditioneller MOSFET |
IR3550 PowIRstage® |
|
| |
* Testergebnis dient nur Referenzzwecken. Ergebnisse können sich je nach Systemkonfiguration unterscheiden.
* 4-phasige IR3550-PowIRstage®-ICs mit 2x-Kupfer-PCB gegenüber einem 4-phasigen traditionellen MOSFET
bei einer Last von 100 A und im Rahmen eines zehnminütigen Labortests ohne Kühlkörper. |
|
|
| |
|
|
4-Wege-Grafik |

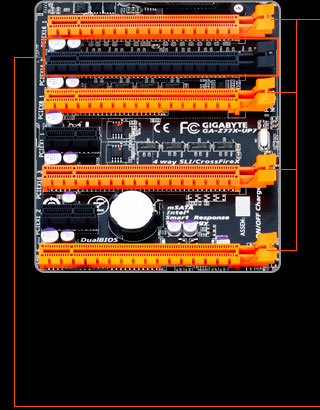

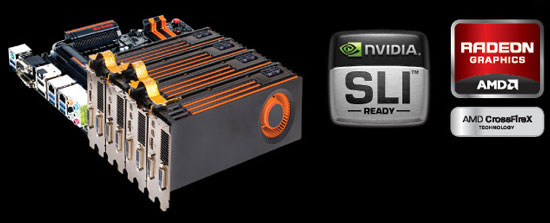

Das Z77X-UP7-Mainboard von GIGABYTE liefert die am besten skalierbare Grafikplattform der Branche und unterstützt dabei sowohl die 4-Wege-ATI-CrossfireX™ als auch die Nvidia SLI™. Durch die Bereitstellung einer 4-PCI-Express-3.0-x8-Konnektivität, bietet das Z77X-UP extrem leistungsfähiges 3D-Rendering, unglaublich schnelle Frame-Rates und erweiterte Grafikfunktionen für Benutzer, die die bestmögliche Grafikleistung aus ihrem System herausholen wollen. |
|
- Native PCIe-Gen.3-x16-Direktverbindung zum Prozessor
Der einzelne schwarze Anschluss für PCI Express x16 bietet eine direkte Verbindung zum Prozessor und ermöglicht diesem somit, den integrierten PLX-Schaltkreis zu umgehen. Dies sorgt für die schnellstmögliche Verbindung für eine einzelne Grafikkarte. |
| |
|
OC-BIOS |
3D BIOS™ |
 GIGABYTE hat die traditionelle BIOS-Erfahrung von Grund auf neu gestaltet und stellt fortgeschrittenen wie auch unerfahrenen Benutzern eine exklusive und eigens entwickelte UEFI-BIOS-Technologie zur Verfügung. Dank einer überragenden grafischen Oberfläche, die in der Lage ist, 32-Bit-Farbtiefe darzustellen, und einer flüssigen, bedienungsfreundlichen Maus-Navigation lässt der GIGABYTE-3D-Modus Anfänger oder gelegentliche Benutzer leichter erkennen, welche Bereiche des Mainboards von den BIOS-Einstellungen betroffen sind, und fördert das Verständnis der gesamten BIOS-Funktionalität. Der Advanced-Modus bietet eine umfangreichere UEFI-BIOS-Umgebung, die speziell für Übertakter und Enthusiasten ausgelegt ist, die die maximale Kontrolle über die PC-Hardware haben möchten. |
| |
Dual UEFI BIOS™ |
  Das Herzstück der erstaunlichen 3D-BIOS-Technologie ist ein Paar physikalischer BIOS-ROMs, die GIGABYTEs exklusive, eigens entwickelte Dual-UEFI-BIOS™-Technologie enthalten, welche die BIOS-Daten bei einem Absturz oder Fehler des Haupt-BIOS automatisch wiederherstellt. |
| |
|
BIOS-Umschaltlogik
Mit der eingebauten BIOS-Umschaltlogik können die Benutzer manuell auswählen, welche Variante des BIOS sie verwenden möchten (Haupt-BIOS oder Backup-BIOS), wodurch sie ein BIOS für den normalen Einsatz und das andere speziell für die Übertaktung auswählen können. Die Benutzer können darüber hinaus zwei unterschiedliche Versionen des BIOS ganz einfach miteinander vergleichen, eine sehr nützliche Funktion, wenn Benutzer eine Aktualisierung auf ein neues BIOS durchführen wollen, aber ihre ursprünglichen Einstellungen nicht verlieren möchten.
Abschaltlogik für DualBIOS™
Mit der integrierten Abschaltlogik für DualBIOS™ haben die Benutzer die Möglichkeit, die Wiederherstellungsfunktion für DualBIOS™ abzuschalten, wodurch die Benutzer zwischen fehlgeschlagenen Übertaktungen Zeit sparen.
|
| |
|
OC-Touch |
Durch OC-Touch können übertaktende Benutzer schnell und einfach die beste Leistung aus ihrem System herausholen. Durch die integrierten OC-Touch-Schaltflächen können übertaktende Benutzer das Prozessorverhältnis, die BCLK-Einstellungen und die Anpassungen an das BCLK-Schrittverhältnis einstellen, entweder auf Schritte von 1 MHz oder auf Schritte von 0,3 MHz. Diese Änderungen können in Echtzeit vorgenommen werden, egal ob im BIOS, in DOS oder in Windows®, ohne dass ein Neustart erforderlich wird, so dass die Benutzer ihr System schnell einstellen und die maximale Frequenz ihres Prozessors herausfinden können. Darüber hinaus sind auch Module zur Spannungsmessung integriert, damit die Benutzer die Spannung von Einzelkomponenten bequem überwachen können, und über einen integrierten LN2-Modus-Schalter können die Benutzer die Prozessorfrequenz während einer extremen Übertaktung schnell auf ein Vielfaches von x16 absenken, sodass eine Öffnung von wichtigen Analyseanwendungen nicht zu einem Ausfall der Übertaktung führt, wie beispielsweise CPU-Z. |
| |
|
OC-Gear |
|
| |
|
BCLK-Schritte. |
LN2-Modus |
| |
|
|
Prozessorverhältnis
Hoch(+)-/Runter(-)-Schaltfläche |
|
|
| |
|
|
| |
|
|
BCLK
Hoch(+)-/Runter(-)-Schaltfläche
|
|
|
| |
|
|
| |
Onboard-Modul zur Spannungsmessung |
Zurücksetzung des
CMOS |
Benutzer können die Spannung der Komponenten bequem
mithilfe eines Stromzählers messen. |
|
|
| |
|

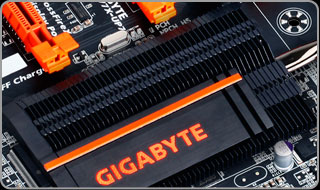

Thin-Fin-Kühlkörper |

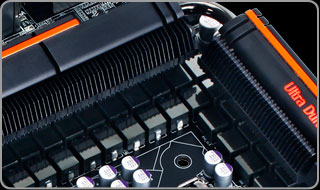

GIGABYTE hat einen neuen Kühlkörper namens „Thin Fin“ konzipiert, in dem die unverkennbare Haptik und das unverkennbare Aussehen von OC Orange von GIGABTYE stecken. Durch die extrem dünnen Metallfinnen bietet der Kühlkörper eine größere Oberfläche, sodass der Wärmeaustausch schneller erfolgt. |
| |
|
|
|
| |
|
|

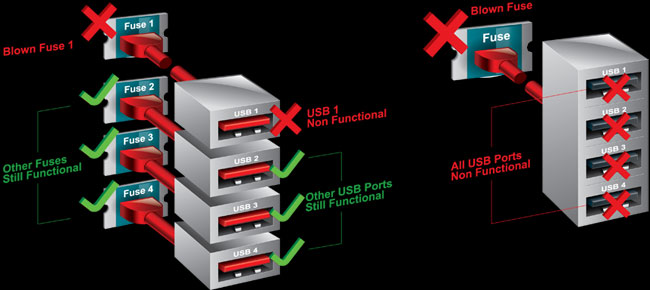

Ein Sicherung pro USB-Port |
GIGABYTE "Eine Sicherung pro USB-Port-Design" |
Traditionelles 1-Sicherungs-Design für Multi-USB-Ports
|
|
|
| |
3X USB Power |
Die GIGABYTE-Mainboards nutzen die 3x-USB-Power-Boost-Funktionalität, um eine bestmögliche Kompatibilität sowie zusätzliche Leistung für USB-Geräte zu erreichen. Dank des einzigartigen USB-Power-Designs von GIGABYTE ist eine effektive Spannungsregelung über den gesamten Spannungsbereich möglich, wodurch die USB-Gerätekompatibilität stark verbessert wird. Zudem ermöglichen speziell konzipierte Sicherungen mit geringeren Widerständen niedrigere Spannungsabfälle und sorgen für eine stabile und reichliche Spannungszufuhr.. |
| |
|
On/Off-Charge-USB-Port |
|
GIGABYTE hilft Ihnen, Ihr iPhone, iPad oder Ihren iPod Touch schnell zu laden
|
Mit der On-/Off-Charge-Technologie von GIGABYTE können Sie Ihr iPhone, iPad oder Ihren iPod Touch laden, ganz gleich ob Ihr PC eingeschaltet ist, sich im Standby-Modus befindet oder sogar ausgeschaltet ist. Basierend auf GIGABYTEs einzigartiger 3x-USB-Power-Funktionalität wird angeschlossenen Geräten durch die On-/Off-Charge-Technologie ermöglicht, mehr Strom aus den USB-Ports des GIGABYTE-Mainboards zu ziehen, als dies bei Standard-USB-Ports möglich wäre. Dadurch erreicht Ihr PC die gleiche Ladegeschwindigkeit wie ein vollwertiges Ladegerät. |
| |
| |
| |
|

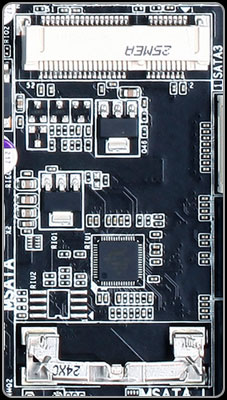

Onboard-mSATA-Anschluss |
|
Einzigartige Unterstützung von Onboard-mSATA-SSD |
Die GIGABYTE-Z77X-UP7-Mainboards verfügen über einen Onboard-mSATA-Anschluss, der es erfahrenen Hobbytüftlern ermöglicht, von modernen SSD-basierten Technologien wie Intel® Smart Response und Intel® Rapid Start Gebrauch zu machen. Die direkte Installation eines preisgünstigen mSATA-SSD mit geringer Kapazität auf Ihrem Mainboard kann die Leistung Ihres PCs sowie die generelle Desktopgeschwindigkeit erhöhen und die Start- und Systemwiederherstellungszeit verkürzen.
Einfach und effizient
mSATA-Module sind leicht zu installieren, benötigen nur wenig Platz, verbrauchen wenig Strom und erfordern keine zusätzliche Verkabelung für Systeme mit kleinerem Formfaktor.
Kostengünstig
mSATA-Module sind kostengünstiger als herkömmliche SSDs – sie nehmen weniger Platz auf Leiterplatten ein und benötigen kein externes Laufwerkgehäuse.
Verwendet SATA Bus und NICHT PCIe
Der mSATA-SSD verwendet eine Mini-PCIe-Schnittstelle, um über einen SATA-Datenbus eine direkte Verbindung zum Mainboard herzustellen, wodurch alle PCIe-Lanes frei bleiben.
|
| |
|
80-Port-
Debug-Anzeige |
|
Eine Onboard-Debug-Anzeige (integrierte LED-Anzeige zur Code-Darstellung) macht die Mainboard-Signale leichter verständlich und gibt den Systemstatus an. |
| |
|
Rückseitige Anschlüsse |
| |
|
|
Optisch-digitaler
Audio-Ausgang |
Dual-LAN
(einschließlich Intel®-GbE-LAN) |
| |
PS/2-Port |
VGA-Port |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
HDMI |
|
|
| |
USB 3.0 |
DVI-Port |
Display-Port |
USB 3.0 |
110 dB 8-Kanal-
HD-Audio |
|
|
