GIGABYTE Motherboard Installation Guidebook

7-1

Verbinden Sie Kabel mit den entsprechenden Anschlüssen und Sockel am Motherboard inklusive IDE/ SATA-Anschlüsse, Front-Audio, USB, IEEE 1394 usw.

7-2

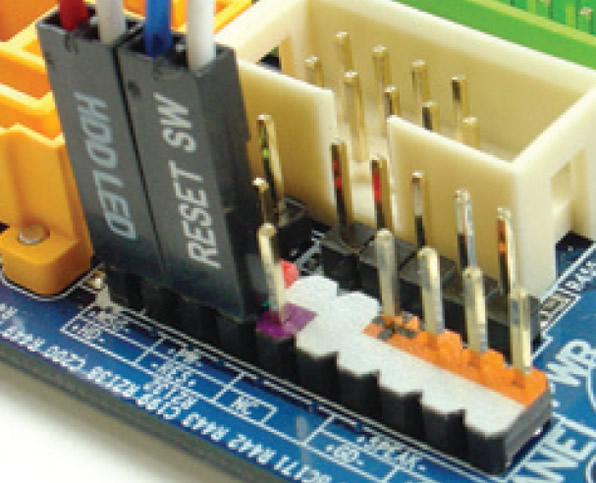

Verbinden Sie das Front Panel-Modul (es besteht je nach Gehäusedesign aus einer Strom-LED, einer Festplattenaktivitäts-LED, einem Lautsprecher, einem Reset-Schalter, einem Stromschalter usw.) am Gehäuse mit dem Front Panel-Anschluss (F_PANEL) am Motherboard.

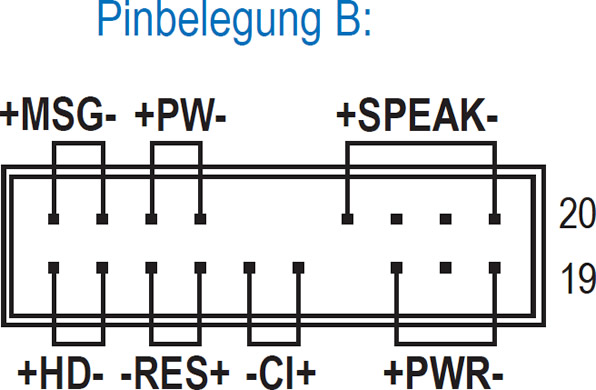

Front Panel-Anschluss

MSG: Meldung-/Betrieb-/Ruhezustand-LED
PWR: Betriebsanzeige-LED
PW: Stromschalter
SPEAK: Lautsprecher
HD: Festplattenaktivitäts-LED
RES: Reset-Schalter
CI: Gehäuse offen-Anschluss

Hinweis

Die Pinbelegung der Frontblendenanschlüsse kann je nach Modell abweichen. Bitte entnehmen Sie die tatsächliche Pinbelegung der jeweiligen Motherboard-Bedienungsanleitung.
