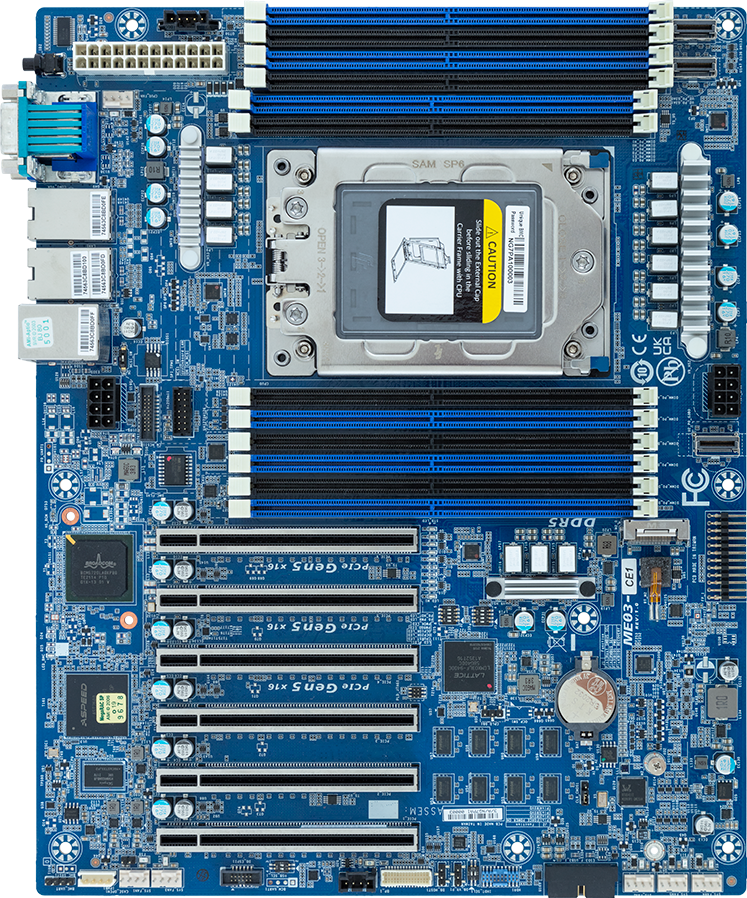

ME03-CE1
Motherboard - AMD EPYC™ 8004 - ATX UP 1Gb/s LAN
- Single AMD EPYC™ 8004 Series Processors
- 6-Channel DDR5 RDIMM, 12 x DIMMs
- 2 x 1Gb/s LAN ports via Broadcom® BCM5720
- 3 x MCIO 4i connectors with PCIe Gen5 x4 or SATA interface
- 1 x M.2 slot with PCIe Gen3 x4 interface
- 3 x PCIe Gen5 x16 expansion slots
- 3 x PCIe Gen4 x16 and x8 expansion slots
* Veškeré zde uvedené materiály jsou pouze orientační. GIGABYTE si vyhrazuje právo kdykoliv měnit nebo revidovat obsah a to bez předchozího upozornění.
* Zmiňovaný výkon je založený na maximálních teoretických hodnotách z rozhraní jednotlivých čipsetů dodavatelů nebo organizace, která definovala specifikaci jednotlivých rozhraní. Skutečný výkon se může lišit v závislosti na konfiguraci systému.
* Všechny ochranné známky a loga jsou vlastnictvím jejich příslušných vlastníků.
* Díky standardní architektuře PC je určité množství paměti vyhrazeno pro systém, proto může být skutečná velikost dostupné paměti nižší než uvedené množství.
* Zmiňovaný výkon je založený na maximálních teoretických hodnotách z rozhraní jednotlivých čipsetů dodavatelů nebo organizace, která definovala specifikaci jednotlivých rozhraní. Skutečný výkon se může lišit v závislosti na konfiguraci systému.
* Všechny ochranné známky a loga jsou vlastnictvím jejich příslušných vlastníků.
* Díky standardní architektuře PC je určité množství paměti vyhrazeno pro systém, proto může být skutečná velikost dostupné paměti nižší než uvedené množství.
SPECIFICATIONS
Form Factor (WxD, mm)
ATX
304.8 x 254
304.8 x 254
CPU
AMD EPYC™ 8004 Series Processors
Single processor, cTDP up to 225W
Single processor, cTDP up to 225W
Socket
1 x LGA 4844
Socket SP6
Socket SP6
Chipset
System on Chip
Memory
12 x DIMM slots
DDR5 memory supported
6-Channel memory architecture
RDIMM: Up to 4800 MT/s (1DPC), 3600 MT/s (2DPC)
DDR5 memory supported
6-Channel memory architecture
RDIMM: Up to 4800 MT/s (1DPC), 3600 MT/s (2DPC)
LAN
2 x 1Gb/s LAN (1 x Broadcom® BCM5720)
- Support NCSI function
1 x 10/100/1000 Mbps Management LAN
- Support NCSI function
1 x 10/100/1000 Mbps Management LAN
Video
Integrated in Aspeed® AST2600
- 1 x VGA port
- 1 x VGA port
Audio
N/A
Storage Interface
MCIO:
3 x MCIO 4i for 3 x Gen5 NVMe or 12 x SATA
M.2:
1 x M.2 (2280/22110), PCIe Gen3 x4
3 x MCIO 4i for 3 x Gen5 NVMe or 12 x SATA
M.2:
1 x M.2 (2280/22110), PCIe Gen3 x4
RAID
N/A
PCIe Expansion Slots
Slot_6: PCIe x16 (Gen5 x16)
Slot_5: PCIe x16 (Gen5 x16)
Slot_4: PCIe x16 (Gen5 x16)
Slot_3: PCIe x16 (Gen4 x16)
Slot_2: PCIe x16 (Gen4 x8)
Slot_1: PCIe x16 (Gen4 x16 or x8), shared with Slot_2
3 x MCIO 4i (PCIe Gen5 x4 or SATA) [1]
[1] The connector supports PCIe by default. To enable the other option, please refer to the manual and adjust the settings in the BIOS.
Slot_5: PCIe x16 (Gen5 x16)
Slot_4: PCIe x16 (Gen5 x16)
Slot_3: PCIe x16 (Gen4 x16)
Slot_2: PCIe x16 (Gen4 x8)
Slot_1: PCIe x16 (Gen4 x16 or x8), shared with Slot_2
3 x MCIO 4i (PCIe Gen5 x4 or SATA) [1]
[1] The connector supports PCIe by default. To enable the other option, please refer to the manual and adjust the settings in the BIOS.
Internal I/O
1 x 24-pin ATX main power connector
2 x 8-pin ATX 12V power connectors
1 x CPU fan header
5 x System fan headers
1 x USB 3.2 Gen1 header
1 x M.2 slot
3 x MCIO 4i connectors
1 x Front panel header
1 x Backplane board header
1 x PMBus connector
1 x IPMB connector
1 x TPM header
2 x 8-pin ATX 12V power connectors
1 x CPU fan header
5 x System fan headers
1 x USB 3.2 Gen1 header
1 x M.2 slot
3 x MCIO 4i connectors
1 x Front panel header
1 x Backplane board header
1 x PMBus connector
1 x IPMB connector
1 x TPM header

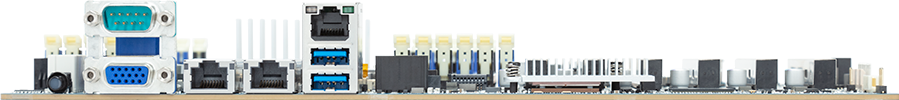

Rear I/O
2 x USB 3.2 Gen1 ports (Type-A)
1 x VGA port
1 x COM port
2 x RJ45 ports
1 x MLAN port
1 x ID button with LED
1 x VGA port
1 x COM port
2 x RJ45 ports
1 x MLAN port
1 x ID button with LED
Security Modules
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010
- Optional TPM2.0 kit: CTM010
OS Supported
Please refer to OS compatibility table in support page
Board Management
Aspeed® AST2600 Baseboard Management Controller
GIGABYTE Management Console web interface
GIGABYTE Management Console web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
PSU Connectors
1 x 24-pin ATX main power connector
2 x 8-pin ATX 12V power connectors
2 x 8-pin ATX 12V power connectors
Operating Properties
Operating temperature: 10°C to 40°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Retail Packaging Content
1 x ME03-CE1
1 x I/O shield
1 x Quick start guide
1 x MCIO 4i to 4 x SATA 6Gb/s cable
Single Box dimensions: 360 x 330 x 80 mm
Carton dimensions: 674 x 424 x 385 mm
Quantity: 10 x single boxes in one carton
1 x I/O shield
1 x Quick start guide
1 x MCIO 4i to 4 x SATA 6Gb/s cable
Single Box dimensions: 360 x 330 x 80 mm
Carton dimensions: 674 x 424 x 385 mm
Quantity: 10 x single boxes in one carton
Bulk Packaging Content
10 x ME03-CE1
10 x I/O shields
Carton dimensions: 600 x 473 x 495 mm
10 x I/O shields
Carton dimensions: 600 x 473 x 495 mm
Reference Numbers
Retail: 9ME03CE1MR-000-10*
Bulk: 9ME03CE1NR-000-10*
Part Numbers:
- I/O shield: 12AIO-ME03CE-00R
- MCIO 4i to 4 x SATA cable: 25CF9-780721-A4R
Bulk: 9ME03CE1NR-000-10*
Part Numbers:
- I/O shield: 12AIO-ME03CE-00R
- MCIO 4i to 4 x SATA cable: 25CF9-780721-A4R
* Veškeré zde uvedené materiály jsou pouze orientační. GIGABYTE si vyhrazuje právo kdykoliv měnit nebo revidovat obsah a to bez předchozího upozornění.
* Zmiňovaný výkon je založený na maximálních teoretických hodnotách z rozhraní jednotlivých čipsetů dodavatelů nebo organizace, která definovala specifikaci jednotlivých rozhraní. Skutečný výkon se může lišit v závislosti na konfiguraci systému.
* Všechny ochranné známky a loga jsou vlastnictvím jejich příslušných vlastníků.
* Díky standardní architektuře PC je určité množství paměti vyhrazeno pro systém, proto může být skutečná velikost dostupné paměti nižší než uvedené množství.
* Zmiňovaný výkon je založený na maximálních teoretických hodnotách z rozhraní jednotlivých čipsetů dodavatelů nebo organizace, která definovala specifikaci jednotlivých rozhraní. Skutečný výkon se může lišit v závislosti na konfiguraci systému.
* Všechny ochranné známky a loga jsou vlastnictvím jejich příslušných vlastníků.
* Díky standardní architektuře PC je určité množství paměti vyhrazeno pro systém, proto může být skutečná velikost dostupné paměti nižší než uvedené množství.
SUPPORT
Ovladače
BIOS
Utility
Firmware
OS
- All
- All
- Windows Server 2022
- Windows Server 2019
Chipset
Chipset
Verze
Velikost
Datum
AMD Chipset Drive
Version : 5.01.02.337
16.61 MB
Sep 21, 2023
OS: Windows Server 2019,Windows Server 2022
LAN
LAN
Verze
Velikost
Datum
Broadcom® LAN Card Driver
Version : 221.0.5.0
0.53 MB
Sep 21, 2023
OS: Windows Server 2019,Windows Server 2022
VGA
VGA
Verze
Velikost
Datum
ASPEED Graphic Driver
Version : 1.15.01
2.58 MB
Jan 04, 2024
OS: Windows Server 2019,Windows Server 2022
BIOS
Popis
Verze
Velikost
Datum
Update AGESA 1.0.0.C and include multiple security updates.
Version : F05
22.54 MB
Jun 11, 2024
Windows and UEFI mode flash BIOS SOP
Please download BIOS update tool from AMI Website
Please download BIOS update tool from AMI Website
-
0.31 MB
Jan 29, 2021
Warning:
Because BIOS flashing is potentially risky, if you do not encounter problems using the current version of BIOS, it is recommended that you not flash the BIOS. To flash the BIOS, do it with caution. Inadequate BIOS flashing may result in system malfunction.
What is a BETA?
BETA describes a new version that is reliable yet may not include all the features of the final product. During this phase we are previewing new features and gathering customer input to insure our product provides the best experience possible.
Because BIOS flashing is potentially risky, if you do not encounter problems using the current version of BIOS, it is recommended that you not flash the BIOS. To flash the BIOS, do it with caution. Inadequate BIOS flashing may result in system malfunction.
What is a BETA?
BETA describes a new version that is reliable yet may not include all the features of the final product. During this phase we are previewing new features and gathering customer input to insure our product provides the best experience possible.
- All
- All
- Windows Server 2022
- Windows Server 2019
- Windows Server 2016 R2 64bit
- Windows Server 2016 64bit
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Windows 10 64bit
- VMware
- Ubuntu
- Linux CentOS
- Linux
Utility
Popis
Verze
Velikost
Datum
GSM CLI
Version : 2.1.78
147.79 MB
Dec 12, 2024
OS: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Linux CentOS,Windows 10 64bit,Ubuntu,Windows Server 2016 R2 64bit,Windows Server 2019,Windows Server 2022
GSM Server
Version : 2.12
926.33 MB
Jan 18, 2023
OS: Linux,Windows Server 2016 64bit,Windows Server 2019
GSM Agent
Version : 2.5
720.29 MB
Dec 27, 2021
OS: Linux,Windows Server 2016 64bit,Windows Server 2019
Manuál
Popis
Verze
Velikost
Datum
User Guide - GIGABYTE Management Console (AMI AST2600)
Version : 1.0
11.72 MB
Aug 12, 2024
English
Popis
Verze
Velikost
Datum
OS Support List
Version : 1.0
0.17 MB
Dec 05, 2023
AMD EPYC™ 8004 Series Processors OS Support List
