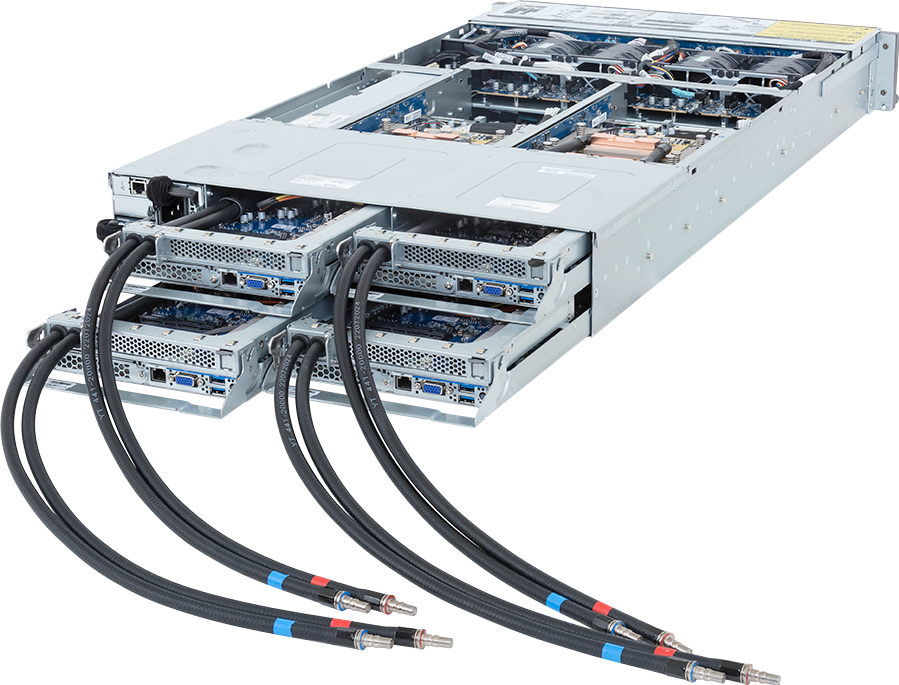

High Density Arm Server - NVIDIA Grace™ CPU Superchip - 2U 4-Node 16-Bay Gen5 NVMe DLC
- Direct liquid cooling solution
- High-performance CPU for HPC and cloud computing
- 2U 4-node rear access server system
- NVIDIA Grace™ CPU Superchip
- 900GB/s NVIDIA® NVLink®-C2C Interconnect
- Up to 960GB LPDDR5X ECC memory per module
- Compatible with NVIDIA BlueField®-3 DPUs
- 16 x 2.5" Gen5 NVMe hot-swappable bays
- 8 x M.2 slots with PCIe Gen5 x4 interface
- 4 x FHHL PCIe Gen5 x16 slots
- 4 x OCP 3.0 Gen5 x16 slots
- 2+1 3000W 80 PLUS Titanium redundant power supplies
* Veškeré zde uvedené materiály jsou pouze orientační. GIGABYTE si vyhrazuje právo kdykoliv měnit nebo revidovat obsah a to bez předchozího upozornění.
* Zmiňovaný výkon je založený na maximálních teoretických hodnotách z rozhraní jednotlivých čipsetů dodavatelů nebo organizace, která definovala specifikaci jednotlivých rozhraní. Skutečný výkon se může lišit v závislosti na konfiguraci systému.
* Všechny ochranné známky a loga jsou vlastnictvím jejich příslušných vlastníků.
* Díky standardní architektuře PC je určité množství paměti vyhrazeno pro systém, proto může být skutečná velikost dostupné paměti nižší než uvedené množství.
* Zmiňovaný výkon je založený na maximálních teoretických hodnotách z rozhraní jednotlivých čipsetů dodavatelů nebo organizace, která definovala specifikaci jednotlivých rozhraní. Skutečný výkon se může lišit v závislosti na konfiguraci systému.
* Všechny ochranné známky a loga jsou vlastnictvím jejich příslušných vlastníků.
* Díky standardní architektuře PC je určité množství paměti vyhrazeno pro systém, proto může být skutečná velikost dostupné paměti nižší než uvedené množství.
SPECIFICATIONS
Dimensions (WxHxD, mm)
2U 4-Node - Rear access
440 x 87.5 x 850
440 x 87.5 x 850
Motherboard
MV63-HD0
Superchip
NVIDIA Grace™ CPU Superchip:
- 2 x NVIDIA Grace™ CPUs
- Connected with NVIDIA® NVLink®-C2C
- TDP up to 500W (CPU + memory)
- 2 x NVIDIA Grace™ CPUs
- Connected with NVIDIA® NVLink®-C2C
- TDP up to 500W (CPU + memory)
Memory
Per node:
Up to 960GB of LPDDR5X memory with ECC
Memory bandwidth up to 1TB/s
Up to 960GB of LPDDR5X memory with ECC
Memory bandwidth up to 1TB/s
LAN
Per node:
1 x 10/100/1000 Mbps Management LAN
Total:
4 x 10/100/1000 Mbps Management LAN
1 x CMC port
1 x 10/100/1000 Mbps Management LAN
Total:
4 x 10/100/1000 Mbps Management LAN
1 x CMC port
Video
Integrated in Aspeed® AST2600
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
Management chip on CMC board:
Integrated in Aspeed® AST2520A2-GP
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
Management chip on CMC board:
Integrated in Aspeed® AST2520A2-GP
Storage
Per node:
4 x 2.5" Gen5 NVMe hot-swappable bays
- (2 x from CPU_0, 2 x from CPU_1)
Total:
16 x 2.5" Gen5 NVMe hot-swappable bays
- (8 x from CPU_0, 8 x from CPU_1)
4 x 2.5" Gen5 NVMe hot-swappable bays
- (2 x from CPU_0, 2 x from CPU_1)
Total:
16 x 2.5" Gen5 NVMe hot-swappable bays
- (8 x from CPU_0, 8 x from CPU_1)
SAS
N/A
RAID
N/A
Expansion Slots
Per node:
PCIe Cable:
- 1 x PCIe x16 (Gen5 x16) FHHL slot, from CPU_1
1 x OCP 3.0 slot with PCIe Gen5 x16 bandwidth, from CPU_0
Supports NCSI function
2 x M.2 slots:
- M-key
- PCIe Gen5 x4, from CPU_1
- Support 2280/22110 cards
Total:
PCIe Cable x 4:
- 4 x PCIe x16 (Gen5 x16) FHHL slots, from CPU_1
4 x OCP 3.0 slots with PCIe Gen5 x16 bandwidth, from CPU_0
Support NCSI function
8 x M.2 slots:
- M-key
- PCIe Gen5 x4, from CPU_1
- Support 2280/22110 cards
PCIe Cable:
- 1 x PCIe x16 (Gen5 x16) FHHL slot, from CPU_1
1 x OCP 3.0 slot with PCIe Gen5 x16 bandwidth, from CPU_0
Supports NCSI function
2 x M.2 slots:
- M-key
- PCIe Gen5 x4, from CPU_1
- Support 2280/22110 cards
Total:
PCIe Cable x 4:
- 4 x PCIe x16 (Gen5 x16) FHHL slots, from CPU_1
4 x OCP 3.0 slots with PCIe Gen5 x16 bandwidth, from CPU_0
Support NCSI function
8 x M.2 slots:
- M-key
- PCIe Gen5 x4, from CPU_1
- Support 2280/22110 cards
Internal I/O
Per node:
1 x TPM header
1 x TPM header
Front I/O
Per node:
1 x Power button with LED
1 x ID button with LED
1 x Reset button
1 x System status LED
Total:
4 x Power buttons with LED
4 x ID buttons with LED
4 x Reset buttons
4 x System status LEDs
*1 x CMC status LED
*1 x CMC reset button
*Only one CMC status LED and reset button per system.
1 x Power button with LED
1 x ID button with LED
1 x Reset button
1 x System status LED
Total:
4 x Power buttons with LED
4 x ID buttons with LED
4 x Reset buttons
4 x System status LEDs
*1 x CMC status LED
*1 x CMC reset button
*Only one CMC status LED and reset button per system.
Rear I/O
Per node:
2 x USB 3.2 Gen1
1 x VGA
1 x MLAN
1 x ID button with LED
Total:
8 x USB 3.2 Gen1
4 x VGA
4 x MLAN
4 x ID buttons with LED
*1 x CMC port
*Only one CMC port per system.
2 x USB 3.2 Gen1
1 x VGA
1 x MLAN
1 x ID button with LED
Total:
8 x USB 3.2 Gen1
4 x VGA
4 x MLAN
4 x ID buttons with LED
*1 x CMC port
*Only one CMC port per system.
Backplane Board
Speed and bandwidth:
PCIe Gen5 x4
PCIe Gen5 x4
TPM
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM012
- Optional TPM2.0 kit: CTM012
Power Supply
2+1 3000W 80 PLUS Titanium redundant power supplies
AC Input:
- 100-127V~/ 16A, 50/60Hz
- 200-207V~/ 16A, 50/60Hz
- 208-240V~/ 16A, 50/60Hz
DC Input: (Only for China)
- 240Vdc/ 16A
DC Output:
- Max 1200W/ 100-127V~
+12.2V/ 98.36A
+12.2Vsb/ 3A
- Max 2600W/ 200-207V~
+12.2V/ 213A
+12.2Vsb/ 3A
- Max 3000W/ 208-240V~ or 240Vdc Input
+12.2V/ 245.9A
+12.2Vsb/ 3A
Note: The system power supply requires C19 power cord.
AC Input:
- 100-127V~/ 16A, 50/60Hz
- 200-207V~/ 16A, 50/60Hz
- 208-240V~/ 16A, 50/60Hz
DC Input: (Only for China)
- 240Vdc/ 16A
DC Output:
- Max 1200W/ 100-127V~
+12.2V/ 98.36A
+12.2Vsb/ 3A
- Max 2600W/ 200-207V~
+12.2V/ 213A
+12.2Vsb/ 3A
- Max 3000W/ 208-240V~ or 240Vdc Input
+12.2V/ 245.9A
+12.2Vsb/ 3A
Note: The system power supply requires C19 power cord.
System Management
Aspeed® AST2600 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
Please refer to OS compatibility table in support page
System Fans
TBD
Operating Properties
Operating temperature: 10°C to 40°C
Operating humidity: 10-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-90% (non-condensing)
Note:
1) The ambient temperature and relative humidity of the environment depend on the inlet supply water temperature and the coolant flow rate.
2) If the relative humidity surpasses 60%, maintain the inlet water temperature between 40°C and 45°C to prevent condensation and ensure optimal system performance.
Operating humidity: 10-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-90% (non-condensing)
Note:
1) The ambient temperature and relative humidity of the environment depend on the inlet supply water temperature and the coolant flow rate.
2) If the relative humidity surpasses 60%, maintain the inlet water temperature between 40°C and 45°C to prevent condensation and ensure optimal system performance.
Packaging Dimensions
1180 x 779 x 300 mm
Packaging Content
1 x H263-V60-LAW1
1 x 3-Section Rail kit
1 x 3-Section Rail kit
Part Numbers
- Barebone package: 6NH263V60MR000LAW1*
- 3-Section Rail kit: 25HB2-A66125-K0R
Optional parts:
- GIGABYTE Superchip cold plate loop: 25H26-3V60000-E43X (QPA:4)
- GIGABYTE 2U4N Manifold: 25H27-3Z80000-E07X (1 set per rack)
- 3-Section Rail kit: 25HB2-A66125-K0R
Optional parts:
- GIGABYTE Superchip cold plate loop: 25H26-3V60000-E43X (QPA:4)
- GIGABYTE 2U4N Manifold: 25H27-3Z80000-E07X (1 set per rack)
