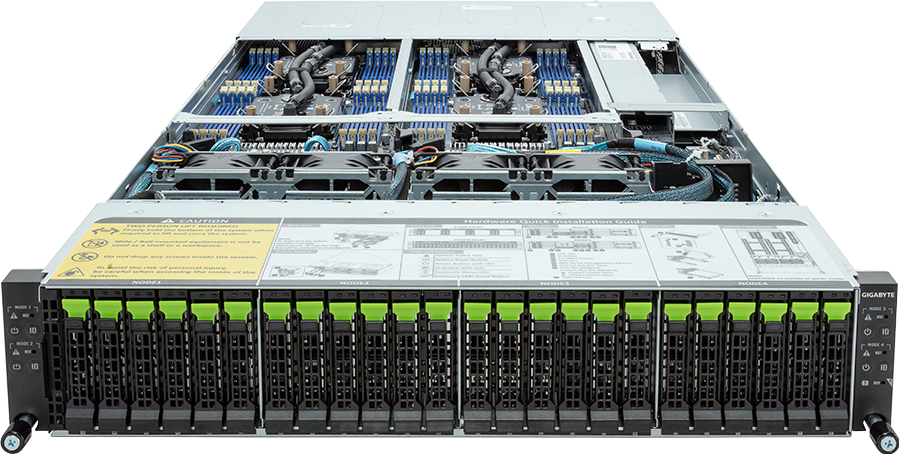

H263-S62- LAN1

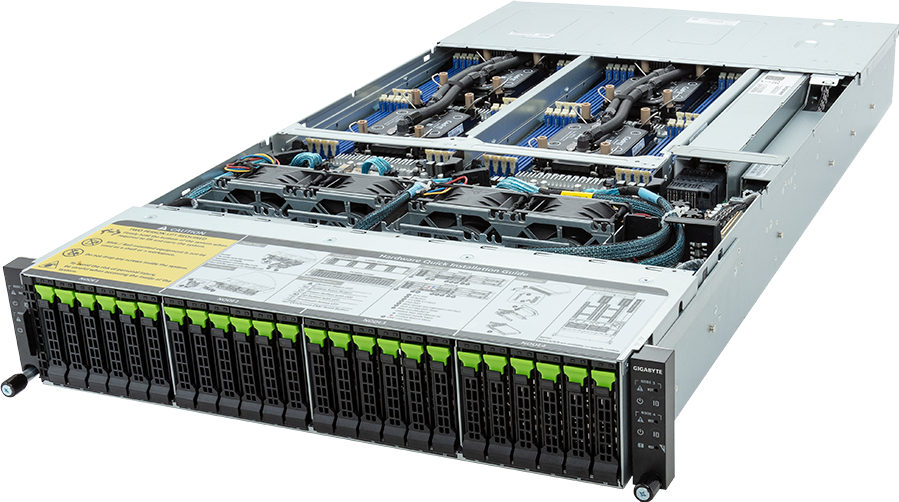

High Density Server - 5th/4th Gen Intel® Xeon® Scalable - 2U 4-Node DP 24-Bay Gen4 NVMe/SATA/SAS 2600W DLC

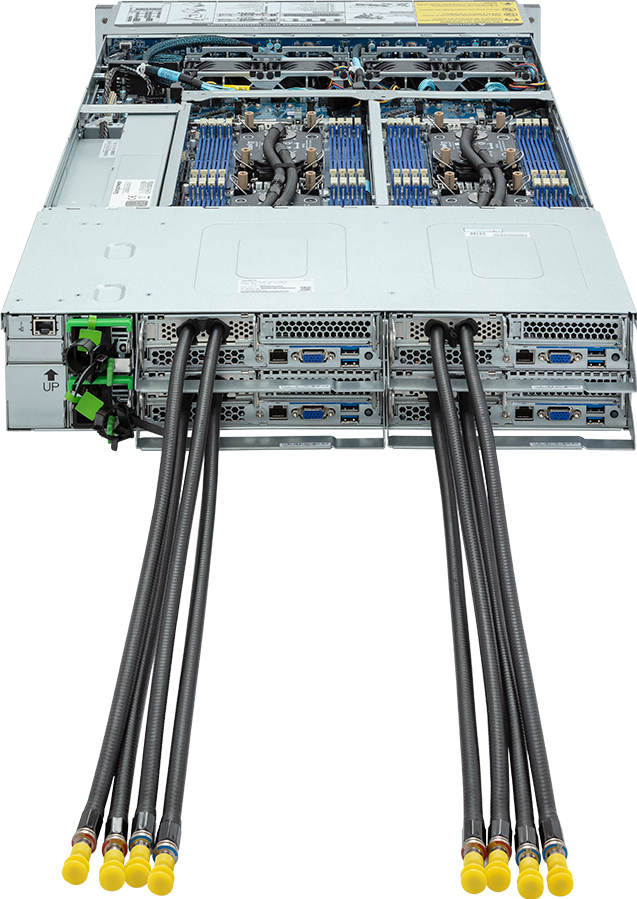

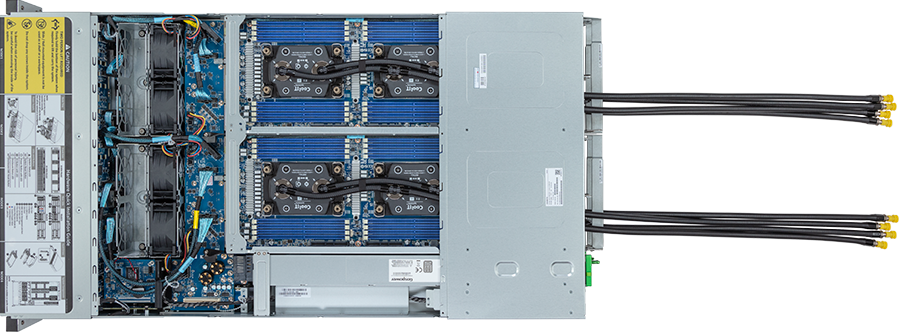

- Direct liquid cooling solution
- 2U 4-node rear access server system
- Dual 5th/4th Gen Intel® Xeon® Scalable Processors per node
- Dual Intel® Xeon® CPU Max Series per node
- 8-Channel DDR5 RDIMM, 16 x DIMMs per node
- Dual ROM Architecture
- 1 x CMC port
- 24 x 2.5" Gen4 NVMe/SATA/SAS hot-swap bays
- 4 x M.2 slots with PCIe Gen4 x4 interface (optional)
- 4 x LP PCIe Gen5 x16 slots
- 4 x OCP NIC 3.0 PCIe Gen5 x16 slots
- Dual 2600W 80 PLUS Titanium redundant power supply
* Das vorliegende Material dient nur zur Referenz. GIGABYTE behalt sich das Recht vor, ohne Vorwarnung Inhalte zu verandern oder zu entfernen.
* Die beworbene Leistung basiert auf den maximal theoretischen Werten der Chipsatzhersteller oder von Organisationen, die die Interface-Spezifikationen erstellt haben. Die aktuelle Performance kann je nach Systemkonfiguration variieren.
* Alle Trademarks und Logos sind Eigentum der Markeninhaber.
* Aufgrund der Standard-PC-Architektur ist ein Teil des Speichers fur die Nutzung des Systems reserviert und daher kann die aktuelle Speichergrose von der Speicherangabe abweichen.
* Die beworbene Leistung basiert auf den maximal theoretischen Werten der Chipsatzhersteller oder von Organisationen, die die Interface-Spezifikationen erstellt haben. Die aktuelle Performance kann je nach Systemkonfiguration variieren.
* Alle Trademarks und Logos sind Eigentum der Markeninhaber.
* Aufgrund der Standard-PC-Architektur ist ein Teil des Speichers fur die Nutzung des Systems reserviert und daher kann die aktuelle Speichergrose von der Speicherangabe abweichen.
SPECIFICATIONS
Dimensions (WxHxD, mm)
2U 4-Node - Rear access
440 x 87.5 x 840
440 x 87.5 x 840
Motherboard
MS63-HD1
CPU
5th Generation Intel® Xeon® Scalable Processors
4th Generation Intel® Xeon® Scalable Processors
Intel® Xeon® CPU Max Series
Dual processor per node, TDP up to 385W
[Note] If only 1 CPU is installed, some PCIe or memory functions might be unavailable.
4th Generation Intel® Xeon® Scalable Processors
Intel® Xeon® CPU Max Series
Dual processor per node, TDP up to 385W
[Note] If only 1 CPU is installed, some PCIe or memory functions might be unavailable.
Socket
8 x LGA 4677
Socket E
Socket E
Chipset
Intel® C741
Memory
64 x DIMM slots
DDR5 memory supported
8-Channel memory architecture
5th Gen Intel® Xeon®:
RDIMM: Up to 5600 MT/s
4th Gen Intel® Xeon®:
RDIMM: Up to 4800 MT/s
Intel® Xeon® Max Series:
RDIMM: Up to 4800 MT/s
DDR5 memory supported
8-Channel memory architecture
5th Gen Intel® Xeon®:
RDIMM: Up to 5600 MT/s
4th Gen Intel® Xeon®:
RDIMM: Up to 4800 MT/s
Intel® Xeon® Max Series:
RDIMM: Up to 4800 MT/s
LAN
4 x 10/100/1000 Mbps Management LAN
1 x CMC Management LAN [1]
[1] Please refer to optional parts for ring topology support.
[Note] Spanning Tree Protocol (STP) must be enabled on LAN switches when using a ring topology.
1 x CMC Management LAN [1]
[1] Please refer to optional parts for ring topology support.
[Note] Spanning Tree Protocol (STP) must be enabled on LAN switches when using a ring topology.
Video
Integrated in Aspeed® AST2600 x 4
- 4 x VGA ports
- 4 x VGA ports
Storage
Front hot-swap:
24 x 2.5" Gen4 NVMe/SATA/SAS [1]
- (NVMe from CPU_1)
Optional internal M.2 (CMTP061 x 4):
4 x M.2 (2280/22110), PCIe Gen4 x4, from CPU_1
[1] SAS card is required to support SAS drives.
24 x 2.5" Gen4 NVMe/SATA/SAS [1]
- (NVMe from CPU_1)
Optional internal M.2 (CMTP061 x 4):
4 x M.2 (2280/22110), PCIe Gen4 x4, from CPU_1
[1] SAS card is required to support SAS drives.
SAS
Require SAS add-in cards
RAID
Intel® SATA RAID 0/1/10/5
Onboard VROC key header
Support optional RAID add-in cards
Onboard VROC key header
Support optional RAID add-in cards
PCIe Expansion Slots
Riser Card CRSH01U x 4:
- 4 x LP x16 (Gen5 x16), from CPU_0
4 x OCP NIC 3.0 (Gen5 x16), from CPU_0
- Support NCSI function
- 4 x LP x16 (Gen5 x16), from CPU_0
4 x OCP NIC 3.0 (Gen5 x16), from CPU_0
- Support NCSI function
Front I/O
4 x Power buttons with LED
4 x ID buttons with LED
4 x Reset buttons
4 x System status LEDs
1 x CMC status LED
1 x CMC reset button
4 x ID buttons with LED
4 x Reset buttons
4 x System status LEDs
1 x CMC status LED
1 x CMC reset button
Rear I/O
8 x USB 3.2 Gen1 ports (Type-A)
4 x VGA ports
4 x MLAN ports
4 x ID buttons with LED
1 x CMC port
4 x VGA ports
4 x MLAN ports
4 x ID buttons with LED
1 x CMC port
Backplane Board
Speed and bandwidth:
PCIe Gen4 x4 or SATA 6Gb/s or SAS 12Gb/s
PCIe Gen4 x4 or SATA 6Gb/s or SAS 12Gb/s
Security Modules
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010
- Optional TPM2.0 kit: CTM010
Power Supply
Dual 2600W 80 PLUS Titanium redundant power supply [1]
Available for 2+1 redundant power supply configuration (optional)
AC Input:
- 100-127V~/ 15A, 50-60Hz
- 200-240V~/ 15A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 15A
DC Output:
- Max 1000W/ 100-127V~
+12.2V/ 82A
+12.2Vsb/ 4.5A
- Max 2600W/ 200-240V~ or 240Vdc Input
+12.2V/ 213A
+12.2Vsb/ 4.5A
[1] The system power supply requires C19 power cord.
Available for 2+1 redundant power supply configuration (optional)
AC Input:
- 100-127V~/ 15A, 50-60Hz
- 200-240V~/ 15A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 15A
DC Output:
- Max 1000W/ 100-127V~
+12.2V/ 82A
+12.2Vsb/ 4.5A
- Max 2600W/ 200-240V~ or 240Vdc Input
+12.2V/ 213A
+12.2Vsb/ 4.5A
[1] The system power supply requires C19 power cord.
System Management
Aspeed® AST2600 Baseboard Management Controller
Aspeed® AST2520 Chassis Management Controller
GIGABYTE Management Console web interface
Aspeed® AST2520 Chassis Management Controller
GIGABYTE Management Console web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
Please refer to OS compatibility table in support page
Additional certifications:
Windows Server 2022 (x64)
Additional certifications:
Windows Server 2022 (x64)
System Fans
4 x 80x80x38mm (18,300rpm)
Operating Properties
Operating temperature: 10°C to 40°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
[Note] To ensure system stability and prevent condensation, when the relative humidity exceeds 50%, the coolant inlet temperature must be higher than the dry-bulb temperature and it should not exceed 40°C.
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
[Note] To ensure system stability and prevent condensation, when the relative humidity exceeds 50%, the coolant inlet temperature must be higher than the dry-bulb temperature and it should not exceed 40°C.
Weight
Net Weight: 47.66 kg
Gross Weight: 49.96 kg
Gross Weight: 49.96 kg
Packaging Dimensions
w/ cold plate loops: 1185 x 705 x 409 mm
w/o cold plate loops: 1176 x 709 x 322 mm
w/o cold plate loops: 1176 x 709 x 322 mm
Packaging Content
1 x H263-S62-LAN1

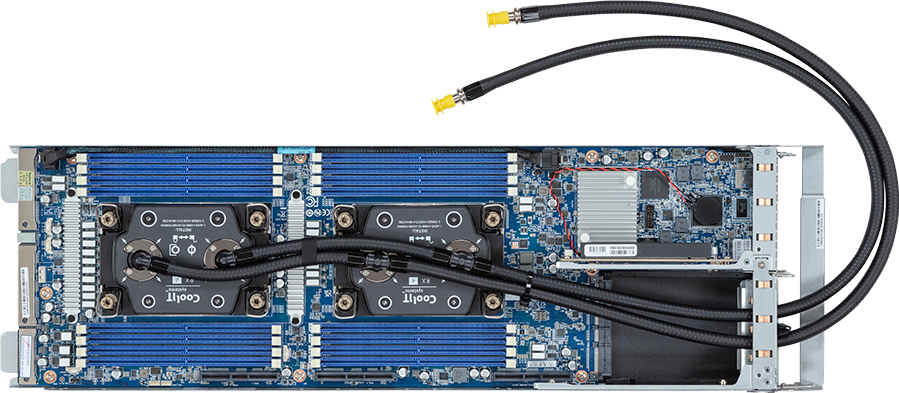

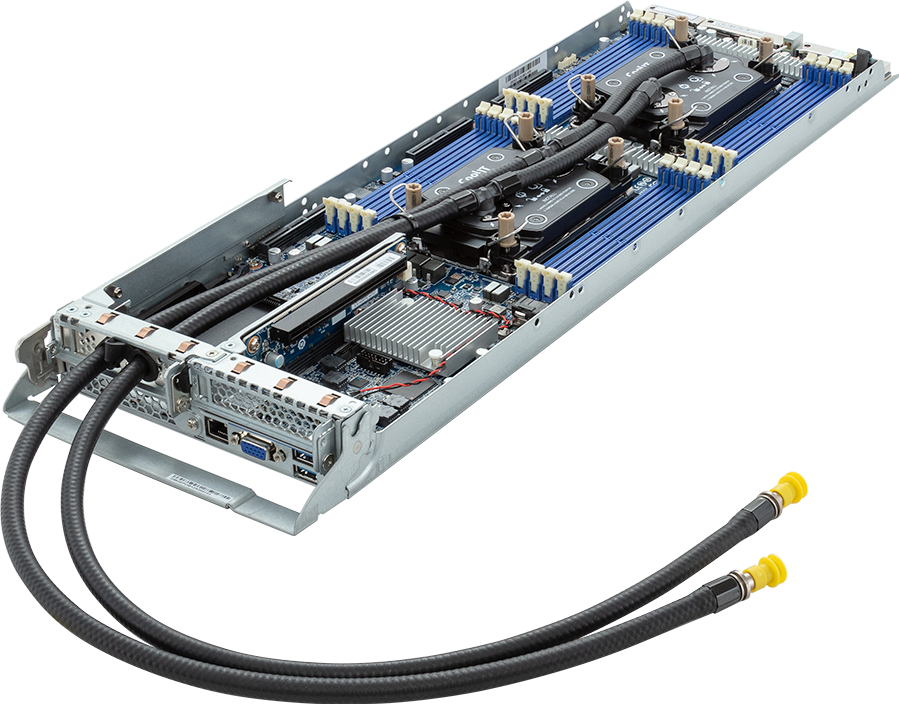

4 x CoolIT CPU cold plate loops
24 x Carriers
1 x 3-Section Rail kit
4 x CoolIT CPU cold plate loops
24 x Carriers
1 x 3-Section Rail kit
Part Numbers
- Barebone w/ cold plates (5th/4th Gen): 6NH263S62DR000LBN1*
- Barebone w/ cold plates (4th Gen): 6NH263S62DR000LAN1*
- Barebone w/o cold plates (5th/4th Gen): 6NH263S62DZ000LBN1*
- Barebone w/o cold plates (4th Gen): 6NH263S62DZ000LAN1*
- Motherboard: 9MS63HD1UR-000*
- 3-Section Rail kit: 25HB2-A66125-K0R
- CoolIT CPU cold plate loop: 25ST7-100006-C4R
- Front panel board - CFPH004: 9CFPH004NR-00*
- Backplane board - CBPH7O1: 9CBPH7O1NR-00*
- Fan module: 25ST2-88382P-S1R
- Riser card - CRSH01U: 9CRSH01UNR-00*
- Power supply: 25EP0-226001-G1S
Optional parts:
- C19 power cord 125V/15A (US): 25CP1-018000-Q0R
- C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R
- C19 power cord 125V/15A (JP): 25CPA-01830B-Q0R
- M.2 riser card - CMTP061: 9CMTP061NR-00*
- Ring topology kit (10-kit package): 6NH263S62S1000AAN11

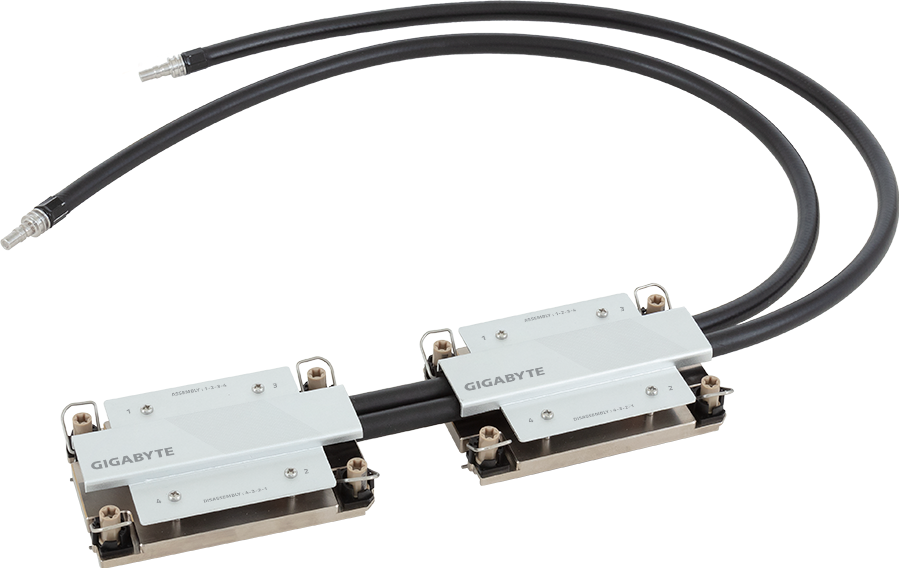

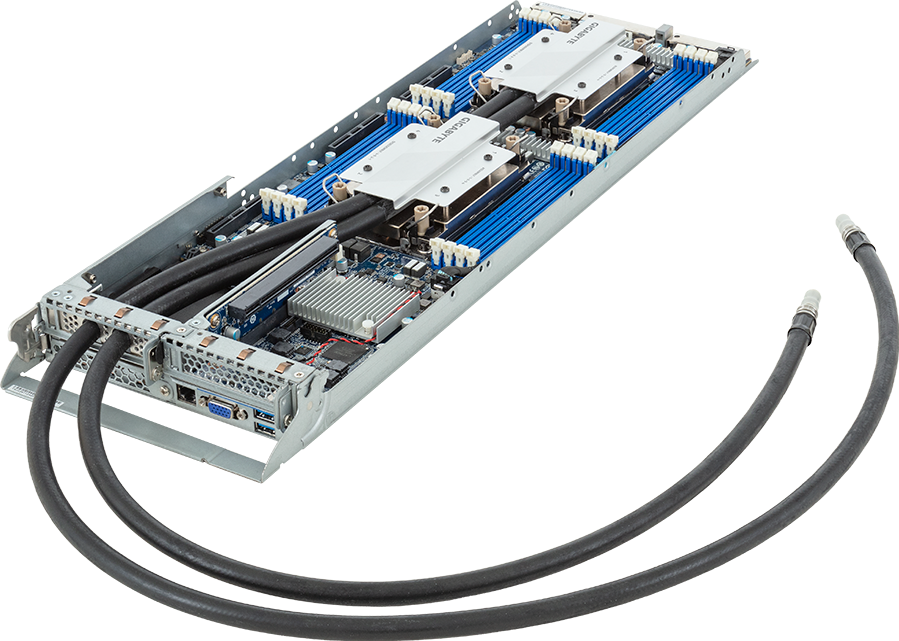

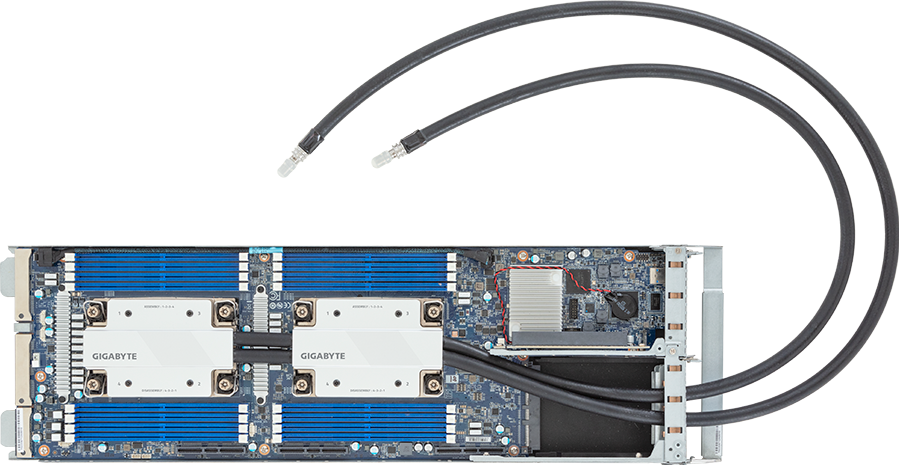

- GIGABYTE CPU cold plate loop: 25H26-3S62000-E01X (QPA:4)
- GIGABYTE 2U4N Manifold: 25H27-3Z80000-E07X (1 set per rack)
- Motivair CPU cold plate loop: 25ST7-10000B-M4R (QPA:4)
- CoolIT leak sensor board: 6NH263S62S1000LAN11 (QPA:4)
- RMA packaging: 6NH263S62SR-RMA-L100
- Barebone w/ cold plates (4th Gen): 6NH263S62DR000LAN1*
- Barebone w/o cold plates (5th/4th Gen): 6NH263S62DZ000LBN1*
- Barebone w/o cold plates (4th Gen): 6NH263S62DZ000LAN1*
- Motherboard: 9MS63HD1UR-000*
- 3-Section Rail kit: 25HB2-A66125-K0R
- CoolIT CPU cold plate loop: 25ST7-100006-C4R
- Front panel board - CFPH004: 9CFPH004NR-00*
- Backplane board - CBPH7O1: 9CBPH7O1NR-00*
- Fan module: 25ST2-88382P-S1R
- Riser card - CRSH01U: 9CRSH01UNR-00*
- Power supply: 25EP0-226001-G1S
Optional parts:
- C19 power cord 125V/15A (US): 25CP1-018000-Q0R
- C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R
- C19 power cord 125V/15A (JP): 25CPA-01830B-Q0R
- M.2 riser card - CMTP061: 9CMTP061NR-00*
- Ring topology kit (10-kit package): 6NH263S62S1000AAN11
- GIGABYTE CPU cold plate loop: 25H26-3S62000-E01X (QPA:4)
- GIGABYTE 2U4N Manifold: 25H27-3Z80000-E07X (1 set per rack)
- Motivair CPU cold plate loop: 25ST7-10000B-M4R (QPA:4)
- CoolIT leak sensor board: 6NH263S62S1000LAN11 (QPA:4)
- RMA packaging: 6NH263S62SR-RMA-L100
