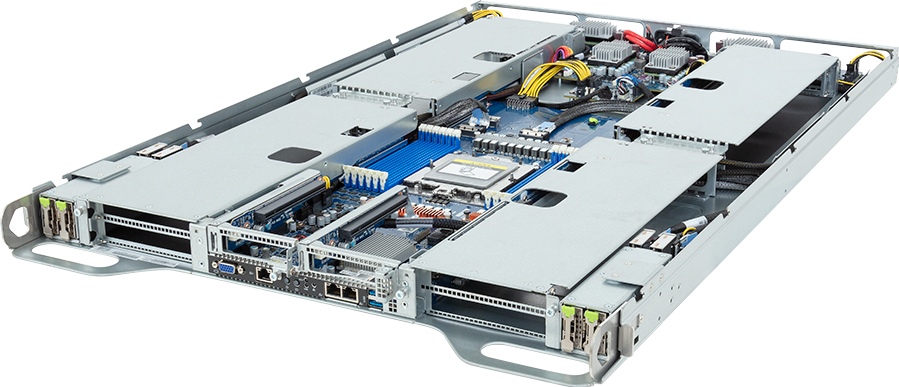

ORv3 GPU Server - AMD EPYC™ 9005/9004 - 1OU UP 4 x PCIe Gen5 GPUs Immersion
- Immersion Cooling Server
- Supports up to 4 x Dual slot Gen5 GPUs
- Single AMD EPYC™ 9005/9004 Series Processors
- 12-Channel DDR5 RDIMM, 12 x DIMMs
- Dual ROM Architecture
- 2 x 10Gb/s LAN ports via Broadcom® BCM57416
- 4 x 15mm E1.S NVMe hot-swap bays
- 2 x M.2 slots with PCIe Gen5 x4 interface
- 2 x M.2 slots with SATA interface (optional)
- 4 x FHFL PCIe Gen5 x16 slots or 8 x FHFL PCIe Gen5 x8 slots for GPUs
- 2 x LP PCIe Gen5 x16 slots
- 48V DC Bus Bar power solution
* Das vorliegende Material dient nur zur Referenz. GIGABYTE behalt sich das Recht vor, ohne Vorwarnung Inhalte zu verandern oder zu entfernen.
* Die beworbene Leistung basiert auf den maximal theoretischen Werten der Chipsatzhersteller oder von Organisationen, die die Interface-Spezifikationen erstellt haben. Die aktuelle Performance kann je nach Systemkonfiguration variieren.
* Alle Trademarks und Logos sind Eigentum der Markeninhaber.
* Aufgrund der Standard-PC-Architektur ist ein Teil des Speichers fur die Nutzung des Systems reserviert und daher kann die aktuelle Speichergrose von der Speicherangabe abweichen.
* Die beworbene Leistung basiert auf den maximal theoretischen Werten der Chipsatzhersteller oder von Organisationen, die die Interface-Spezifikationen erstellt haben. Die aktuelle Performance kann je nach Systemkonfiguration variieren.
* Alle Trademarks und Logos sind Eigentum der Markeninhaber.
* Aufgrund der Standard-PC-Architektur ist ein Teil des Speichers fur die Nutzung des Systems reserviert und daher kann die aktuelle Speichergrose von der Speicherangabe abweichen.
SPECIFICATIONS
Dimensions (WxHxD, mm)
1OU
537 x 45 x 805.7
537 x 45 x 805.7
Open Rack Version
ORv3
Motherboard
MZ23-G20
CPU
AMD EPYC™ 9005 Series Processors
AMD EPYC™ 9004 Series Processors
Single processor, cTDP up to 400W
AMD EPYC™ 9004 Series Processors
Single processor, cTDP up to 400W
Memory
12 x DIMM slots
DDR5 memory supported
12-Channel memory architecture
AMD EPYC™ 9005:
RDIMM: Up to 6000 MT/s
AMD EPYC™ 9004:
RDIMM: Up to 4800 MT/s
DDR5 memory supported
12-Channel memory architecture
AMD EPYC™ 9005:
RDIMM: Up to 6000 MT/s
AMD EPYC™ 9004:
RDIMM: Up to 4800 MT/s
LAN
Top:
2 x 10Gb/s LAN (1 x Broadcom® BCM57416)
- Support NCSI function
1 x 10/100/1000 Mbps Management LAN
2 x 10Gb/s LAN (1 x Broadcom® BCM57416)
- Support NCSI function
1 x 10/100/1000 Mbps Management LAN
Video
Integrated in Aspeed® AST2600
- 1 x VGA port
- 1 x VGA port
Storage
Top hot-swap:
4 x 15mm E1.S NVMe
Internal M.2:
2 x M.2 (22110), PCIe Gen5 x4
Optional internal M.2 (COMTP61):
2 x M.2 (2280/22110), SATA
4 x 15mm E1.S NVMe
Internal M.2:
2 x M.2 (22110), PCIe Gen5 x4
Optional internal M.2 (COMTP61):
2 x M.2 (2280/22110), SATA
SAS
N/A
RAID
N/A
PCIe Expansion Slots
Riser Card CORC206 x 2:
- 1 x FHFL x16 (Gen5 x16) or 2 x FHFL x16 (Gen5 x8), for GPUs
- 1 x FHFL x16 (Gen5 x16) or 2 x FHFL x16 (Gen5 x8), for GPUs
Riser Card CORC207 x 2:
- 1 x FHFL x16 (Gen5 x16) or 2 x FHFL x16 (Gen5 x8), for GPUs
- 1 x FHFL x16 (Gen5 x16) or 2 x FHFL x16 (Gen5 x8), for GPUs
Riser Card CRSG01F x 2:
- 2 x LP x16 (Gen5 x16)
- 1 x FHFL x16 (Gen5 x16) or 2 x FHFL x16 (Gen5 x8), for GPUs
- 1 x FHFL x16 (Gen5 x16) or 2 x FHFL x16 (Gen5 x8), for GPUs
Riser Card CORC207 x 2:
- 1 x FHFL x16 (Gen5 x16) or 2 x FHFL x16 (Gen5 x8), for GPUs
- 1 x FHFL x16 (Gen5 x16) or 2 x FHFL x16 (Gen5 x8), for GPUs
Riser Card CRSG01F x 2:
- 2 x LP x16 (Gen5 x16)
Top I/O
2 x USB 3.2 Gen1 ports (Type-A)
1 x VGA port
2 x RJ45 ports
1 x MLAN port
1 x Power button with LED
1 x ID button with LED
1 x NMI button
1 x Reset button
1 x System status LED
1 x VGA port
2 x RJ45 ports
1 x MLAN port
1 x Power button with LED
1 x ID button with LED
1 x NMI button
1 x Reset button
1 x System status LED
System Management
Aspeed® AST2600 Baseboard Management Controller
GIGABYTE Management Console web interface
GIGABYTE Management Console web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
Packaging Dimensions
1095 x 709 x 235 mm
Packaging Content
1 x TO15-Z20-IA01
1 x CPU heatsink
4 x GPU power cables (12VHPWR, 550mm)
1 x CPU heatsink
4 x GPU power cables (12VHPWR, 550mm)
Part Numbers
- Barebone package: 6NTO15Z20DR000IC01*
- Motherboard: 9MZ23G20UR-000-3*
- CPU heatsink: 25ST1-453217-A0R
- Riser card - CORC206: 9CORC206NR-00*
- Riser card - CORC207: 9CORC207NR-00*
- Riser card - CRSG01F: 9CRSG01FNR-00*
- EDSFF base board - COBP720: 9COBP720NR-00*
- EDSFF riser card - CSPP010: 9CSPP010NR-00*
- GPU power cable (12VHPWR, 550mm): 25CRI-55030B-Y4R
Optional parts:
- M.2 expansion card - COMTP61: 9COMTP61NR-00*
- RMA packaging: 6NTO15Z20SR-RMA-I100
- Motherboard: 9MZ23G20UR-000-3*
- CPU heatsink: 25ST1-453217-A0R
- Riser card - CORC206: 9CORC206NR-00*
- Riser card - CORC207: 9CORC207NR-00*
- Riser card - CRSG01F: 9CRSG01FNR-00*
- EDSFF base board - COBP720: 9COBP720NR-00*
- EDSFF riser card - CSPP010: 9CSPP010NR-00*
- GPU power cable (12VHPWR, 550mm): 25CRI-55030B-Y4R
Optional parts:
- M.2 expansion card - COMTP61: 9COMTP61NR-00*
- RMA packaging: 6NTO15Z20SR-RMA-I100
No. of Bus Bars
1 x 48V Bus Bar
* Das vorliegende Material dient nur zur Referenz. GIGABYTE behält sich das Recht vor, ohne Vorwarnung Inhalte zu verändern oder zu entfernen.
* Die beworbene Leistung basiert auf den maximal theoretischen Werten der Chipsatzhersteller oder von Organisationen, die die Interface-Spezifikationen erstellt haben. Die aktuelle Performance kann je nach Systemkonfiguration variieren.
* Alle Trademarks und Logos sind Eigentum der Markeninhaber.
* Aufgrund der Standard-PC-Architektur ist ein Teil des Speichers für die Nutzung des Systems reserviert und daher kann die aktuelle Speichergröße von der Speicherangabe abweichen.
* Die beworbene Leistung basiert auf den maximal theoretischen Werten der Chipsatzhersteller oder von Organisationen, die die Interface-Spezifikationen erstellt haben. Die aktuelle Performance kann je nach Systemkonfiguration variieren.
* Alle Trademarks und Logos sind Eigentum der Markeninhaber.
* Aufgrund der Standard-PC-Architektur ist ein Teil des Speichers für die Nutzung des Systems reserviert und daher kann die aktuelle Speichergröße von der Speicherangabe abweichen.
SUPPORT
Treiber
BIOS
Utility
Firmware
OS
- All
- All
- Windows Server 2022
- Windows Server 2019
- Linux
Chipset
Chipset
Version
Größe
Datum
Chipset driver for AMD EPYC 9005/9004 series processors
Version : 6.10.07.747
2.82 MB
Oct 29, 2024
Betriebssystem: Windows Server 2019,Windows Server 2022
AMD Chipset Windows Server PSHED Plug-in Device Driver
Version : 6.10.04.235
26.5 MB
Oct 29, 2024
Betriebssystem: Windows Server 2019,Windows Server 2022
LAN
LAN
Version
Größe
Datum
Broadcom® BCM57416 LAN Card Driver
Version : 1.0
0.65 MB
Nov 11, 2022
Betriebssystem: Windows Server 2019,Windows Server 2022
BIOS
Beschreibung
Version
Größe
Datum
Updated support for AMD EPYC™ 9005 series processors.
Version : R01_F25
43.49 MB
Oct 21, 2024
Windows and UEFI mode flash BIOS SOP
Please download BIOS update tool from AMI Website
Please download BIOS update tool from AMI Website
-
0.31 MB
Jan 29, 2021
Warnung:
Das das Flashen des BIOS ein potentielles Risiko für den PC darstellt, empfehlen wir, das BIOS nicht zu flashen wenn der PC problemlos arbeitet. Seien Sie beim Flashen bitte vorsichtig. Ein unpassendes BIOS kann zu Systemfehlern führen.
Was ist eine BETA-Version?
BETA steht für eine neue Version, die noch in der Entwicklungsphase ist und nicht alle Funktionen der finalen Version beinhaltet. Während der Entwicklungsphase stellen wir den Usern und Kunden Vorschau-Versionen zur Verfügung, die neueste Funktionen enthalten, um die Produkte noch weiter zu verbessern..
Das das Flashen des BIOS ein potentielles Risiko für den PC darstellt, empfehlen wir, das BIOS nicht zu flashen wenn der PC problemlos arbeitet. Seien Sie beim Flashen bitte vorsichtig. Ein unpassendes BIOS kann zu Systemfehlern führen.
Was ist eine BETA-Version?
BETA steht für eine neue Version, die noch in der Entwicklungsphase ist und nicht alle Funktionen der finalen Version beinhaltet. Während der Entwicklungsphase stellen wir den Usern und Kunden Vorschau-Versionen zur Verfügung, die neueste Funktionen enthalten, um die Produkte noch weiter zu verbessern..
- All
- All
- Windows Server 2022
- Windows Server 2019
- Windows Server 2016 R2 64bit
- Windows Server 2016 64bit
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Windows 10 64bit
- VMware
- Ubuntu
- Linux CentOS
- Linux
Utility
Beschreibung
Version
Größe
Datum
GSM CLI
Version : 2.1.77
147.89 MB
Sep 27, 2024
Betriebssystem: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Linux CentOS,Windows 10 64bit,Ubuntu,Windows Server 2016 R2 64bit,Windows Server 2019,Windows Server 2022
GSM Server
Version : 2.12
926.33 MB
Jan 18, 2023
Betriebssystem: Linux,Windows Server 2016 64bit,Windows Server 2019
GSM Agent
Version : 2.5
720.29 MB
Dec 27, 2021
Betriebssystem: Linux,Windows Server 2016 64bit,Windows Server 2019
BMC Restore Default Setting utility
Version : 1.0
0.15 MB
Mar 17, 2020
Betriebssystem: Ubuntu
Handbuch
Beschreibung
Version
Größe
Datum
User Guide - GIGABYTE Management Console (AMI AST2600)
Version : 1.0
11.72 MB
Aug 12, 2024
English
Beschreibung
Version
Größe
Datum
BS-Kompatibilitätsliste
Version : R1
0.06 MB
Oct 15, 2024
AMD EPYC™ 9005/9004 Series Processors OS Support List
