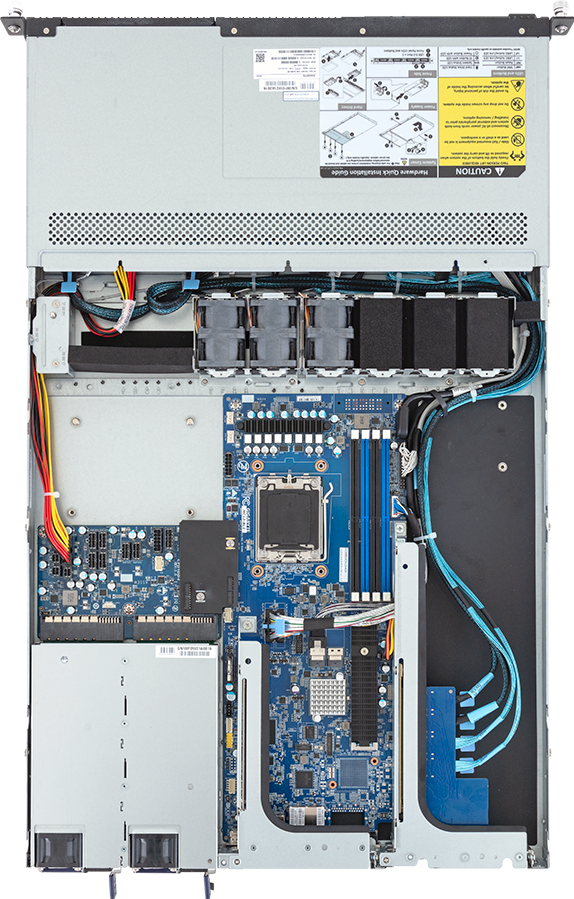

R133-C10- AAA2
Rack Server - AMD EPYC™ 4004 / Ryzen™ 7000 - 1U UP 4-Bay Gen4 NVMe/SATA
- Single AMD EPYC™ 4004 / Ryzen™ 7000 Series Processors
- Dual Channel DDR5 ECC/Non-ECC UDIMM, 4 x DIMMs
- 2 x 1Gb/s LAN ports via Broadcom® BCM5720
- 4 x 3.5"/2.5" Gen4 NVMe/SATA bays
- 1 x M.2 slot with PCIe Gen4 x4 interface
- 1 x FHHL PCIe Gen4 x4 slot
- 1+1 550W 80 PLUS Platinum redundant power supplies
* Todos os materiais disponíveis são para simples referência. A GIGABYTE reserva o direito de modificar ou revisar o conteúdo a qualquer momento sem aviso prévio.
* Todas as marcas e logotipos são de propriedade de suas respectivas proprietárias.
* Devido a arquitetura padrão PC, uma quantia de memória é reservada para uso do sistema, portanto o tamanho da memória é menor do que a quantia exibida.
* Todas as marcas e logotipos são de propriedade de suas respectivas proprietárias.
* Devido a arquitetura padrão PC, uma quantia de memória é reservada para uso do sistema, portanto o tamanho da memória é menor do que a quantia exibida.
SPECIFICATIONS
Dimensions (WxHxD, mm)
1U
438 x 43.5 x 710
438 x 43.5 x 710
Motherboard
MC13-BL1
CPU
AMD EPYC™ 4004 Series Processors
AMD Ryzen™ 7000 Series Processors
Single processor, 5nm technology
TDP up to 105W
Note: Overclocking not supported due to thermal limitation.
AMD Ryzen™ 7000 Series Processors
Single processor, 5nm technology
TDP up to 105W
Note: Overclocking not supported due to thermal limitation.
Socket
1 x AM5
Chipset
AMD B650E
Memory
4 x DIMM slots
DDR5 memory supported only
Dual Channel memory architecture
DIMM up to 32GB supported
ECC UDIMM 1Rx8/2Rx8 supported
Non-ECC UDIMM 1Rx8/2Rx8/1Rx16 supported
Memory speed: Up to 5200 MT/s (1DPC), 3600 MT/s (2DPC)
DDR5 memory supported only
Dual Channel memory architecture
DIMM up to 32GB supported
ECC UDIMM 1Rx8/2Rx8 supported
Non-ECC UDIMM 1Rx8/2Rx8/1Rx16 supported
Memory speed: Up to 5200 MT/s (1DPC), 3600 MT/s (2DPC)
LAN
Rear side:
2 x 1Gb/s LAN ports (2 x Broadcom® BCM5720)
Support NCSI function
1 x 10/100/1000 Mbps Management LAN
2 x 1Gb/s LAN ports (2 x Broadcom® BCM5720)
Support NCSI function
1 x 10/100/1000 Mbps Management LAN
Video
Integrated in Aspeed® AST2600
- 1 x Mini-DP
- 1 x Mini-DP
Storage
Front side:
4 x 3.5"/2.5" Gen4 NVMe*/SATA bays
*Hot-swap is not supported on NVMe drives.
4 x 3.5"/2.5" Gen4 NVMe*/SATA bays
*Hot-swap is not supported on NVMe drives.
SAS
N/A
RAID
SATA RAID 0/1/10
Expansion Slots
PCIe Cable:
- 1 x PCIe x16 (Gen5 x16) FHFL slot, occupied for NVMe support
Riser Card CRSE016:
- 1 x PCIe x4 (Gen4 x4) FHHL slot, from CPU
1 x M.2 slot:
- M-key
- PCIe Gen4 x4, from FCH
- Supports 2280/22110 cards
- 1 x PCIe x16 (Gen5 x16) FHFL slot, occupied for NVMe support
Riser Card CRSE016:
- 1 x PCIe x4 (Gen4 x4) FHHL slot, from CPU
1 x M.2 slot:
- M-key
- PCIe Gen4 x4, from FCH
- Supports 2280/22110 cards
Internal I/O
1 x TPM header
Front I/O
2 x USB 3.2 Gen1
1 x Power button with LED
1 x ID button with LED
1 x NMI button
1 x Reset button
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED
1 x Power button with LED
1 x ID button with LED
1 x NMI button
1 x Reset button
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED
Rear I/O
2 x USB 3.2 Gen1
1 x Mini-DP
2 x RJ45
1 x MLAN
1 x ID button with LED
1 x Mini-DP
2 x RJ45
1 x MLAN
1 x ID button with LED
Backplane Board
Speed and bandwidth:
PCIe Gen4 x4 or SATA 6Gb/s
PCIe Gen4 x4 or SATA 6Gb/s
TPM
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010
- Optional TPM2.0 kit: CTM010
Power Supply
1+1 550W 80 PLUS Platinum redundant power supplies
AC Input:
- 100-240V~/ 8-4A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 2.75A
DC Output:
- Max 550W
+12V/ 44A
+12Vsb/ 2.1A
AC Input:
- 100-240V~/ 8-4A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 2.75A
DC Output:
- Max 550W
+12V/ 44A
+12Vsb/ 2.1A
System Management
Aspeed® AST2600 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
EPYC 4004 Series:
Ubuntu 22.04 (x64)
Ubuntu 24.04 (x64)
Windows Server 2022 (x64)
Ryzen 7000 Series:
Windows 10 21H2 (x64)
Windows 11 (x64)
Ubuntu 22.04 (x64)
Ubuntu 24.04 (x64)
Windows Server 2022 (x64)
Ryzen 7000 Series:
Windows 10 21H2 (x64)
Windows 11 (x64)
System Fans
3 x 40x40x56mm (29,700rpm)
Operating Properties
Operating temperature: 10°C to 30°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Weight
Net Weight: 20.96 kg
Gross Weight: 22.96 kg
Gross Weight: 22.96 kg
Packaging Dimensions
977 x 588 x 236 mm
Packaging Content
1 x R133-C10-AAA2
1 x CPU heatsink
1 x Mini-DP to D-Sub cable
1 x 2-Section Rail kit
1 x CPU heatsink
1 x Mini-DP to D-Sub cable
1 x 2-Section Rail kit
Part Numbers
- Barebone package : 6NR133C10MR000ABA2*
- Motherboard: 9MC13BL1NR-000
- 2-Section Rail kit (CMA not supported): 25HB2-3A0203-K0R
- CPU heatsink: 25ST1-121101-A7R
- M.2 heatsink: 12SP2-11000E-00R
- Front panel board - CFP1010: 9CFP1010NR-00
- Backplane board - CBP1047: 9CBP1047NR-00
- Fan module: 25ST2-405623-A0R
- Riser card - CRSE016: 9CRSE016NR-00
- NVMe card - CNV3080: 9CNV3080NR-00
- Mini-DP to D-Sub cable: 25CRN-200801-K1R
- Power supply: 25EP0-205502-F3S
Optional parts:
- 3-Section Rail kit (Supports CMA): 25HB2-A56120-K0R
- Cable Management Arm: 25HBZ-R18100-K0R
- Motherboard: 9MC13BL1NR-000
- 2-Section Rail kit (CMA not supported): 25HB2-3A0203-K0R
- CPU heatsink: 25ST1-121101-A7R
- M.2 heatsink: 12SP2-11000E-00R
- Front panel board - CFP1010: 9CFP1010NR-00
- Backplane board - CBP1047: 9CBP1047NR-00
- Fan module: 25ST2-405623-A0R
- Riser card - CRSE016: 9CRSE016NR-00
- NVMe card - CNV3080: 9CNV3080NR-00
- Mini-DP to D-Sub cable: 25CRN-200801-K1R
- Power supply: 25EP0-205502-F3S
Optional parts:
- 3-Section Rail kit (Supports CMA): 25HB2-A56120-K0R
- Cable Management Arm: 25HBZ-R18100-K0R
