R113-C10- AA02

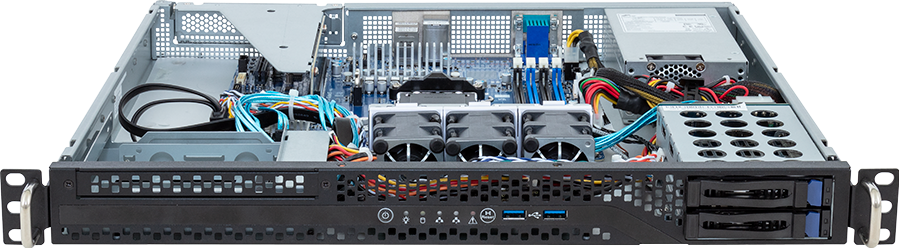

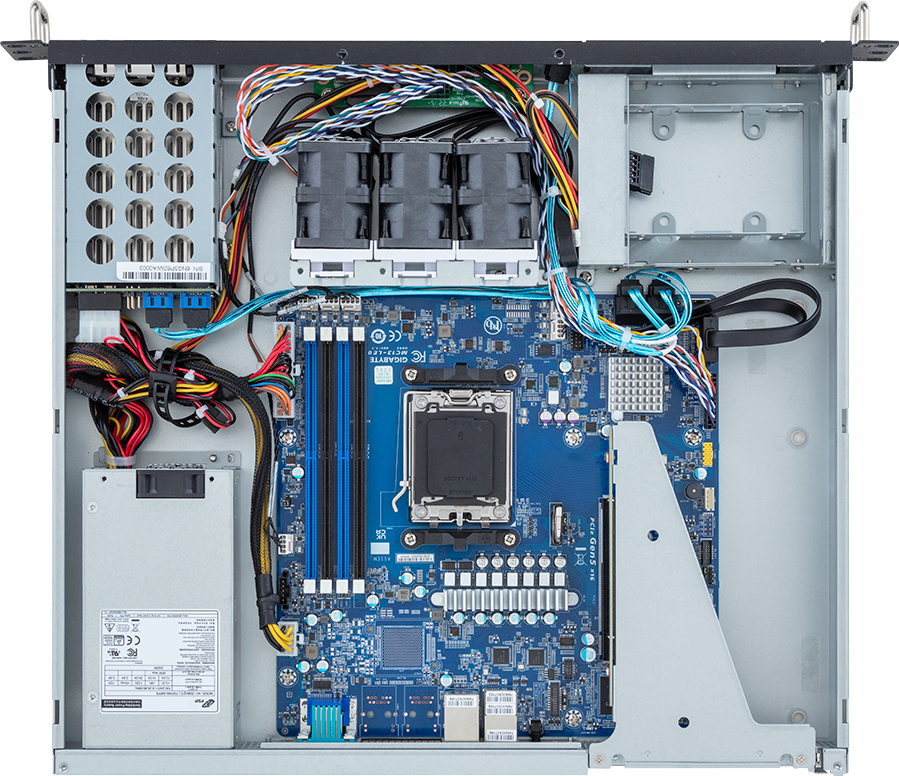

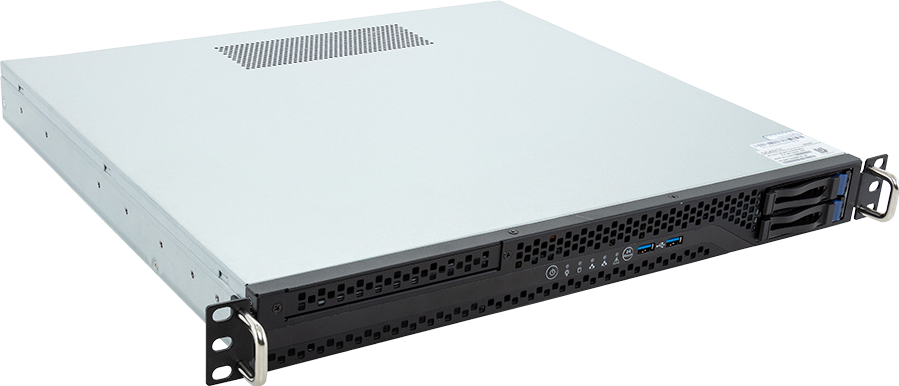

Rack Server - AMD EPYC™ 4004 / Ryzen™ 7000 - 1U UP 4-Bay SATA 400W
- Single AMD EPYC™ 4004 / Ryzen™ 7000 Series Processors
- Dual Channel DDR5 ECC/Non-ECC UDIMM, 4 x DIMMs
- 2 x 1Gb/s LAN ports via Intel® I210-AT
- 2 x 2.5" SATA hot-swappable bays
- 2 x 2.5" SATA internal bays
- 1 x M.2 slot with PCIe Gen5 x4 interface
- 1 x FHHL PCIe Gen5 x16 slot
- Single 400W 80 PLUS Gold power supply
* Todos os materiais disponíveis são para simples referência. A GIGABYTE reserva o direito de modificar ou revisar o conteúdo a qualquer momento sem aviso prévio.
* Todas as marcas e logotipos são de propriedade de suas respectivas proprietárias.
* Devido a arquitetura padrão PC, uma quantia de memória é reservada para uso do sistema, portanto o tamanho da memória é menor do que a quantia exibida.
* Todas as marcas e logotipos são de propriedade de suas respectivas proprietárias.
* Devido a arquitetura padrão PC, uma quantia de memória é reservada para uso do sistema, portanto o tamanho da memória é menor do que a quantia exibida.
SPECIFICATIONS
Dimensions (WxHxD, mm)
1U
430 x 43.5 x 393.2
430 x 43.5 x 393.2
Motherboard
CPU
AMD EPYC™ 4004 Series Processors
AMD Ryzen™ 7000 Series Processors
Single processor, 5nm technology
TDP up to 105W
Note: Overclocking not supported due to thermal limitation.
AMD Ryzen™ 7000 Series Processors
Single processor, 5nm technology
TDP up to 105W
Note: Overclocking not supported due to thermal limitation.
Socket
1 x AM5
Chipset
AMD B650E
Memory
4 x DIMM slots
DDR5 memory supported only
Dual Channel memory architecture
DIMM up to 32GB supported
ECC UDIMM 1Rx8/2Rx8 supported
Non-ECC UDIMM 1Rx8/2Rx8/1Rx16 supported
Memory speed: Up to 5200 MT/s (1DPC), 3600 MT/s (2DPC)
DDR5 memory supported only
Dual Channel memory architecture
DIMM up to 32GB supported
ECC UDIMM 1Rx8/2Rx8 supported
Non-ECC UDIMM 1Rx8/2Rx8/1Rx16 supported
Memory speed: Up to 5200 MT/s (1DPC), 3600 MT/s (2DPC)
LAN
Rear side:
2 x 1Gb/s LAN ports (2 x Intel® I210-AT)
Support NCSI function
1 x 10/100/1000 Mbps Management LAN
2 x 1Gb/s LAN ports (2 x Intel® I210-AT)
Support NCSI function
1 x 10/100/1000 Mbps Management LAN
Video
Integrated in Aspeed® AST2600
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
Storage
Front side:
2 x 2.5" SATA hot-swappable bays
Internal:
2 x 2.5" SATA bays
SATA supported only
2 x 2.5" SATA hot-swappable bays
Internal:
2 x 2.5" SATA bays
SATA supported only
SAS
N/A
RAID
RAID 0/1/10
Expansion Slots
Riser Card CRS101R:
- 1 x PCIe x16 (Gen5 x16) FHHL slot, from CPU
1 x M.2 slot:
- M-key
- PCIe Gen5 x4, from CPU
- Supports 2242/2280 cards
- 1 x PCIe x16 (Gen5 x16) FHHL slot, from CPU
1 x M.2 slot:
- M-key
- PCIe Gen5 x4, from CPU
- Supports 2242/2280 cards
Internal I/O
1 x TPM header
Front I/O
2 x USB 3.2 Gen1
1 x Power button
1 x Reset button
1 x Power LED
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED
1 x Power button
1 x Reset button
1 x Power LED
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED
Rear I/O
2 x USB 3.2 Gen1
1 x VGA
1 x COM
2 x RJ45
1 x MLAN
1 x ID button with LED
1 x VGA
1 x COM
2 x RJ45
1 x MLAN
1 x ID button with LED
Backplane Board
N/A
TPM
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010
- Optional TPM2.0 kit: CTM010
Power Supply
Single 400W 80 PLUS Gold power supply
AC Input:
- 100-240V~/ 6-3A, 60-50Hz
DC Output:
- Max 400W/ 100-240V~
+12V/ 33A
+5V/ 16A
+3.3V/ 14A
+5Vsb/ 3A
AC Input:
- 100-240V~/ 6-3A, 60-50Hz
DC Output:
- Max 400W/ 100-240V~
+12V/ 33A
+5V/ 16A
+3.3V/ 14A
+5Vsb/ 3A
System Management
Aspeed® AST2600 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
EPYC 4004 Series:
Ubuntu 22.04 (x64)
Ubuntu 24.04 (x64)
Windows Server 2022 (x64)
Ryzen 7000 Series:
Windows 10 21H2 (x64)
Windows 11 (x64)
Ubuntu 22.04 (x64)
Ubuntu 24.04 (x64)
Windows Server 2022 (x64)
Ryzen 7000 Series:
Windows 10 21H2 (x64)
Windows 11 (x64)
System Fans
3 x 40x40x56mm (29,700rpm)
Operating Properties
Operating temperature: 10°C to 35°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Packaging Dimensions
592 x 518 x 155 mm
Packaging Content
1 x R113-C10-AA02
1 x CPU heatsink
Note: Rail kit not included. Please refer to optional parts for compatible rail kit.
1 x CPU heatsink
Note: Rail kit not included. Please refer to optional parts for compatible rail kit.
Part Numbers
- Barebone package (EPYC/Ryzen): 6NR113C10MR000AB02*
- Barebone package (Ryzen): 6NR113C10MR000AA02*
- Motherboard: 9MC13LE0NR-000
- CPU heatsink: 25ST1-121101-A7R
- Fan module: 25ST2-405623-A0R
- Riser card - CRS101R: 9CRS101RNR-00
- Power supply: 25EP0-2400W3-F3S
Optional parts:
- Rail kit: 25HB2-130000-I0R
- Barebone package (Ryzen): 6NR113C10MR000AA02*
- Motherboard: 9MC13LE0NR-000
- CPU heatsink: 25ST1-121101-A7R
- Fan module: 25ST2-405623-A0R
- Riser card - CRS101R: 9CRS101RNR-00
- Power supply: 25EP0-2400W3-F3S
Optional parts:
- Rail kit: 25HB2-130000-I0R
* Todos os materiais disponíveis são para simples referência. A GIGABYTE reserva o direito de modificar ou revisar o conteúdo a qualquer momento sem aviso prévio.
* Todas as marcas e logotipos são de propriedade de suas respectivas proprietárias.
* Devido a arquitetura padrão PC, uma quantia de memória é reservada para uso do sistema, portanto o tamanho da memória é menor do que a quantia exibida
* Todas as marcas e logotipos são de propriedade de suas respectivas proprietárias.
* Devido a arquitetura padrão PC, uma quantia de memória é reservada para uso do sistema, portanto o tamanho da memória é menor do que a quantia exibida
