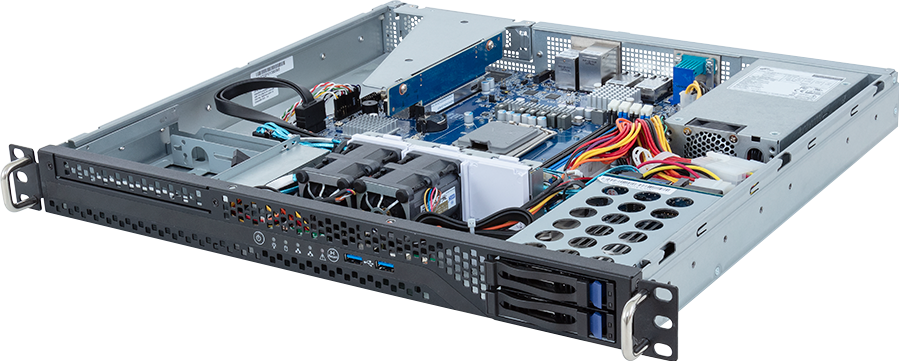

R113-X30-AA02
Rack Server - Intel® Xeon® E-2400 - 1U UP 4-Bay SATA
- Single Intel® Xeon® E-2400 Processors
- Single Intel® Pentium® Gold G7400 / G7400T Processor
- Dual Channel DDR5 ECC UDIMM, 4 x DIMMs
- 2 x 1Gb/s LAN ports via Intel® I210-AT
- 2 x 2.5" SATA hot-swappable bays
- 2 x 2.5" SATA internal bays
- 1 x M.2 slot with PCIe Gen4 x4 interface
- 1 x FHHL PCIe Gen5 x16 slot
- Single 400W 80 PLUS Gold power supply
* كل المعلومات المذكورة للاطلاع فقط. وتحتفظ جيجابايت بالحق في تعديلها أو مراجعتها في أي وقت دون اخطار مسبق.
* مستوى الأداء المعروض اعتماداً على أقصي القيم الافتراضية للواجهات والتي زودنا بها المصنعين المختلفين والذين وضعوا المعايير القياسية لهذه الواجهات. وقد يختلف مستوى الأداء الفعلي باختلاف مواصفات الحاسب.
* كل العلامات التجارية والشعارات هي ملك لحامليها.
* نظرأً لخصائص الحاسب القياسية، فإن قدراً من السعة الكلية للذاكرة يتم استخدامه من قبل الحاسب ولذلك تصبح سعة الذاكرة الحقيقية أقل من السعة المذكورة على وحدات الذاكرة.
* مستوى الأداء المعروض اعتماداً على أقصي القيم الافتراضية للواجهات والتي زودنا بها المصنعين المختلفين والذين وضعوا المعايير القياسية لهذه الواجهات. وقد يختلف مستوى الأداء الفعلي باختلاف مواصفات الحاسب.
* كل العلامات التجارية والشعارات هي ملك لحامليها.
* نظرأً لخصائص الحاسب القياسية، فإن قدراً من السعة الكلية للذاكرة يتم استخدامه من قبل الحاسب ولذلك تصبح سعة الذاكرة الحقيقية أقل من السعة المذكورة على وحدات الذاكرة.
SPECIFICATIONS
Dimensions (WxHxD, mm)
1U
430 x 43.5 x 393.2
430 x 43.5 x 393.2
Motherboard
MX34-BS0
CPU
Intel® Xeon® E-2400 Processors
Intel® Pentium® Gold G7400 / G7400T Processor
Single processor, TDP up to 95W
Intel® Pentium® Gold G7400 / G7400T Processor
Single processor, TDP up to 95W
Socket
1 x LGA 1700
Chipset
Intel® C262
Memory
4 x DIMM slots
DDR5 memory supported only
Dual Channel memory architecture
DIMM up to 32GB supported
ECC UDIMM supported only
Memory speed: Up to 4400 MT/s (1DPC), 4000 MT/s (2DPC/1R), 3600 MT/s (2DPC/2R)
DDR5 memory supported only
Dual Channel memory architecture
DIMM up to 32GB supported
ECC UDIMM supported only
Memory speed: Up to 4400 MT/s (1DPC), 4000 MT/s (2DPC/1R), 3600 MT/s (2DPC/2R)
LAN
Rear side:
2 x 1Gb/s LAN ports (2 x Intel® I210-AT)
Support NCSI function
1 x 10/100/1000 Mbps Management LAN
2 x 1Gb/s LAN ports (2 x Intel® I210-AT)
Support NCSI function
1 x 10/100/1000 Mbps Management LAN
Video
Integrated in Aspeed® AST2600
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
Storage
Front side:
2 x 2.5" SATA hot-swappable bays
Internal:
2 x 2.5" SATA bays
SATA supported only
2 x 2.5" SATA hot-swappable bays
Internal:
2 x 2.5" SATA bays
SATA supported only
SAS
N/A
RAID
Intel® SATA RAID 0/1/10/5
Expansion Slots
Riser Card CRS101R:
- 1 x PCIe x16 (Gen5 x16) FHHL slot, from CPU
1 x M.2 slot:
- M-key
- PCIe Gen4 x4, from CPU
- Supports 2280 cards
- 1 x PCIe x16 (Gen5 x16) FHHL slot, from CPU
1 x M.2 slot:
- M-key
- PCIe Gen4 x4, from CPU
- Supports 2280 cards
Internal I/O
1 x TPM header
Front I/O
2 x USB 3.2 Gen1
1 x Power button
1 x Reset button
1 x Power LED
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED
1 x Power button
1 x Reset button
1 x Power LED
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED
Rear I/O
2 x USB 3.2 Gen1
1 x VGA
1 x COM
2 x RJ45
1 x MLAN
1 x ID button with LED
1 x VGA
1 x COM
2 x RJ45
1 x MLAN
1 x ID button with LED
Backplane Board
Speed and bandwidth:
SATA 6Gb/s
SATA 6Gb/s
TPM
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010
- Optional TPM2.0 kit: CTM010
Power Supply
Single 400W 80 PLUS Gold power supply
AC Input:
- 100-240V~/ 6-3A, 60-50Hz
DC Output:
- Max 400W/ 100-240V~
+12V/ 33A
+5V/ 16A
+3.3V/ 14A
+5Vsb/ 3A
AC Input:
- 100-240V~/ 6-3A, 60-50Hz
DC Output:
- Max 400W/ 100-240V~
+12V/ 33A
+5V/ 16A
+3.3V/ 14A
+5Vsb/ 3A
System Management
Aspeed® AST2600 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced Power Capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
Please refer to OS compatibility table in support page
System Fans
2 x 40x40x56mm (29,700rpm)
Operating Properties
Operating temperature: 10°C to 35°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Packaging Dimensions
594 x 521 x 155 mm
Packaging Content
1 x R113-X30-AA02
1 x CPU heatsink
Note: Rail kit not included. Please refer to optional parts for compatible rail kit.
1 x CPU heatsink
Note: Rail kit not included. Please refer to optional parts for compatible rail kit.
Part Numbers
- Barebone package: 6NR113X30MR000AA02*
- Motherboard: 9MX34BS0NR-000
- CPU heatsink: 25ST1-12311H-A7R
- Fan module: 25ST2-405623-A0R
- Riser card - CRS101R: 9CRS101RNR-00
- Power supply: 25EP0-2400W3-F3S
Optional parts:
- Rail kit: 25HB2-130000-I0R
- Motherboard: 9MX34BS0NR-000
- CPU heatsink: 25ST1-12311H-A7R
- Fan module: 25ST2-405623-A0R
- Riser card - CRS101R: 9CRS101RNR-00
- Power supply: 25EP0-2400W3-F3S
Optional parts:
- Rail kit: 25HB2-130000-I0R
* كل المعلومات المذكورة للاطلاع فقط. وتحتفظ جيجابايت بالحق في تعديلها أو مراجعتها في أي وقت دون اخطار مسبق.
* مستوى الأداء المعروض اعتماداً على أقصي القيم الافتراضية للواجهات والتي زودنا بها المصنعين المختلفين والذين وضعوا المعايير القياسية لهذه الواجهات. وقد يختلف مستوى الأداء الفعلي باختلاف مواصفات الحاسب.
* كل العلامات التجارية والشعارات هي ملك لحامليها.
* نظرأً لخصائص الحاسب القياسية، فإن قدراً من السعة الكلية للذاكرة يتم استخدامه من قبل الحاسب ولذلك تصبح سعة الذاكرة الحقيقية أقل من السعة المذكورة على وحدات الذاكرة.
* مستوى الأداء المعروض اعتماداً على أقصي القيم الافتراضية للواجهات والتي زودنا بها المصنعين المختلفين والذين وضعوا المعايير القياسية لهذه الواجهات. وقد يختلف مستوى الأداء الفعلي باختلاف مواصفات الحاسب.
* كل العلامات التجارية والشعارات هي ملك لحامليها.
* نظرأً لخصائص الحاسب القياسية، فإن قدراً من السعة الكلية للذاكرة يتم استخدامه من قبل الحاسب ولذلك تصبح سعة الذاكرة الحقيقية أقل من السعة المذكورة على وحدات الذاكرة.
SUPPORT
برامج تشغيل
BIOS
الأداة
Firmware
OS
- All
- All
- Windows Server 2022
- Windows Server 2019
- Linux
Chipset
Chipset
النسخة
الحجم
التاريخ
Intel® Chipset Driver
Version : 10.1.19332.8373
3.01 MB
Dec 26, 2023
نظام التشغيل: Windows Server 2019,Windows Server 2022
LAN
LAN
النسخة
الحجم
التاريخ
Intel® LAN Driver
Version : 28.2.1
776.69 MB
Jan 04, 2024
نظام التشغيل: Windows Server 2019,Windows Server 2022
RAID
RAID
النسخة
الحجم
التاريخ
Intel® VROC
Intel® SATA RAID and Utility
Intel® SATA RAID and Utility
Version : 8.5.0.1593
99.21 MB
Jan 04, 2024
نظام التشغيل: Windows Server 2019,Windows Server 2022
BIOS
الوصف
النسخة
الحجم
التاريخ
1. Supported "DMA Control Guarantee" item
2. Modified all post error message to not stop
3. Modified default year value
4. Supported CPU PCIE Slot to Gen5
2. Modified all post error message to not stop
3. Modified default year value
4. Supported CPU PCIE Slot to Gen5
Version : F06
19.46 MB
Mar 08, 2024
Windows and UEFI mode flash BIOS SOP
Please download BIOS update tool from AMI Website
Please download BIOS update tool from AMI Website
-
0.31 MB
Jan 29, 2021
Warning:
نظرأ لأ عملية تحديث وحدة التشغيل الرئيسية بها قدر من المخاطرة، نوصي بألا تحاول تحديثها إذا لم تقابلك مشاكل تستدعي ذلك. عند تحديث وحدة التشغيل الرئيسية، تعامل بحرص. التحديث الخاطىء قد ينتج عنه مشاكل في الحاسب
What is a BETA?
النسخة BETA تصف نسخة حديثة وجاهزة للاستخدام إلا أنها قد لا تحتوي على كل الخصائص المتضمنة في النسخة النهائية وتستهدف جمع المعلومات من المستخدمين بما يسهم في الحصول على أفضل تجربة ممكنة
نظرأ لأ عملية تحديث وحدة التشغيل الرئيسية بها قدر من المخاطرة، نوصي بألا تحاول تحديثها إذا لم تقابلك مشاكل تستدعي ذلك. عند تحديث وحدة التشغيل الرئيسية، تعامل بحرص. التحديث الخاطىء قد ينتج عنه مشاكل في الحاسب
What is a BETA?
النسخة BETA تصف نسخة حديثة وجاهزة للاستخدام إلا أنها قد لا تحتوي على كل الخصائص المتضمنة في النسخة النهائية وتستهدف جمع المعلومات من المستخدمين بما يسهم في الحصول على أفضل تجربة ممكنة
- All
- All
- Windows Server 2022
- Windows Server 2019
- Windows Server 2016 R2 64bit
- Windows Server 2016 64bit
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Windows 10 64bit
- VMware
- Ubuntu
- Linux CentOS
- Linux
الأداة
الوصف
النسخة
الحجم
التاريخ
GSM CLI
Version : 2.1.76
147.87 MB
May 22, 2024
نظام التشغيل: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Linux CentOS,Windows 10 64bit,Ubuntu,Windows Server 2016 R2 64bit,Windows Server 2019,Windows Server 2022
GSM Server
Version : 2.12
926.33 MB
Jan 18, 2023
نظام التشغيل: Linux,Windows Server 2016 64bit,Windows Server 2019
GSM Agent
Version : 2.5
720.29 MB
Dec 27, 2021
نظام التشغيل: Linux,Windows Server 2016 64bit,Windows Server 2019
BMC Restore Default Setting utility
Version : 1.0
0.15 MB
Mar 17, 2020
نظام التشغيل: Ubuntu
دليل المستخدم
الوصف
النسخة
الحجم
التاريخ
User Guide - GIGABYTE Management Console (AMI AST2600)
Version : 1.0
11.72 MB
Aug 12, 2024
الانجليزية
الوصف
النسخة
الحجم
التاريخ
EBrochure_ae
Version : 1.0
0.2 MB
Dec 06, 2023
Intel® Xeon® E-2400 Processors OS Support List
