G363-SR0- AAX1

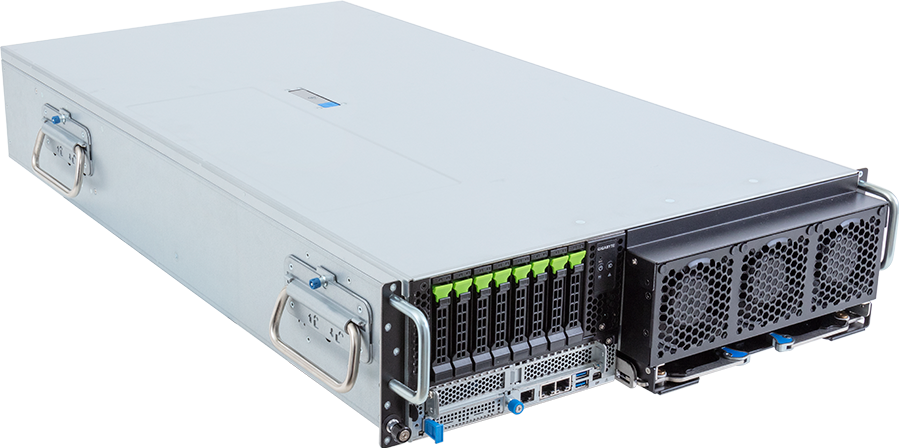

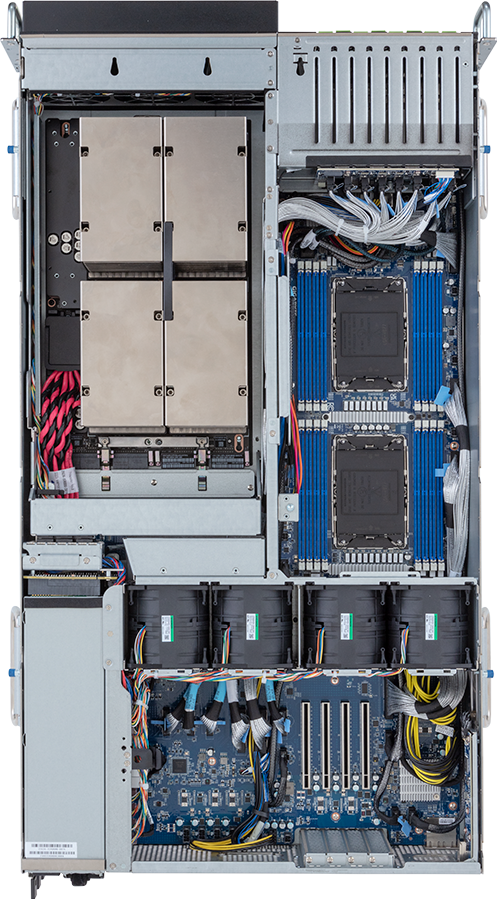

HPC/AI Server - 5th/4th Gen Intel® Xeon® Scalable - 3U DP HGX™ H100 4-GPU
- NVIDIA-Certified Systems™ - Data Center Servers
- NVIDIA HGX™ H100 with 4 x SXM5 GPUs
- 4th-generation NVIDIA® NVLink® 900GB/s
- Dual 5th/4th Gen Intel® Xeon® Scalable Processors
- Dual Intel® Xeon® CPU Max Series
- 8-Channel DDR5 RDIMM, 16 x DIMMs
- Dual ROM Architecture
- 2 x 10Gb/s LAN ports via Broadcom® BCM57416
- 2 x 1Gb/s LAN ports via Intel® I350-AM2
- 8 x 2.5" Gen5 NVMe/SATA/SAS hot-swap bays
- 1 x M.2 slot with PCIe Gen4 x4 interface
- 6 x LP PCIe Gen5 x16 slots
- 2+1 3000W 80 PLUS Titanium redundant power supplies
* كل المعلومات المذكورة للاطلاع فقط. وتحتفظ جيجابايت بالحق في تعديلها أو مراجعتها في أي وقت دون اخطار مسبق.
* مستوى الأداء المعروض اعتماداً على أقصي القيم الافتراضية للواجهات والتي زودنا بها المصنعين المختلفين والذين وضعوا المعايير القياسية لهذه الواجهات. وقد يختلف مستوى الأداء الفعلي باختلاف مواصفات الحاسب.
* كل العلامات التجارية والشعارات هي ملك لحامليها.
* نظرأً لخصائص الحاسب القياسية، فإن قدراً من السعة الكلية للذاكرة يتم استخدامه من قبل الحاسب ولذلك تصبح سعة الذاكرة الحقيقية أقل من السعة المذكورة على وحدات الذاكرة.
* مستوى الأداء المعروض اعتماداً على أقصي القيم الافتراضية للواجهات والتي زودنا بها المصنعين المختلفين والذين وضعوا المعايير القياسية لهذه الواجهات. وقد يختلف مستوى الأداء الفعلي باختلاف مواصفات الحاسب.
* كل العلامات التجارية والشعارات هي ملك لحامليها.
* نظرأً لخصائص الحاسب القياسية، فإن قدراً من السعة الكلية للذاكرة يتم استخدامه من قبل الحاسب ولذلك تصبح سعة الذاكرة الحقيقية أقل من السعة المذكورة على وحدات الذاكرة.
SPECIFICATIONS
Dimensions (WxHxD, mm)
3U
448 x 130 x 800
448 x 130 x 800
Motherboard
MS63-HD2
CPU
5th Generation Intel® Xeon® Scalable Processors
4th Generation Intel® Xeon® Scalable Processors
Intel® Xeon® CPU Max Series
Dual processor, TDP up to 350W
[Note] If only 1 CPU is installed, some PCIe or memory functions might be unavailable.
4th Generation Intel® Xeon® Scalable Processors
Intel® Xeon® CPU Max Series
Dual processor, TDP up to 350W
[Note] If only 1 CPU is installed, some PCIe or memory functions might be unavailable.
Socket
2 x LGA 4677
Socket E
Socket E
Chipset
Intel® C741
Memory
16 x DIMM slots
DDR5 memory supported
8-Channel memory architecture
5th Gen Intel® Xeon®: Up to 5600 MT/s
4th Gen Intel® Xeon®: Up to 4800 MT/s
Intel® Xeon® Max Series: Up to 4800 MT/s
DDR5 memory supported
8-Channel memory architecture
5th Gen Intel® Xeon®: Up to 5600 MT/s
4th Gen Intel® Xeon®: Up to 4800 MT/s
Intel® Xeon® Max Series: Up to 4800 MT/s
LAN
Front (I/O board - CLBH160):
2 x 1Gb/s LAN (1 x Intel® I350-AM2)
- Support NCSI function (by switch setting)
1 x 10/100/1000 Mbps Management LAN
Rear:
2 x 10Gb/s LAN (1 x Broadcom® BCM57416)
- Support NCSI function (by switch setting)
Rear (MLAN board - CDB66):
1 x 10/100/1000 Mbps Management LAN
[Note] When both MLAN ports are connected with cables, the front MLAN port will be set as the default.
2 x 1Gb/s LAN (1 x Intel® I350-AM2)
- Support NCSI function (by switch setting)
1 x 10/100/1000 Mbps Management LAN
Rear:
2 x 10Gb/s LAN (1 x Broadcom® BCM57416)
- Support NCSI function (by switch setting)
Rear (MLAN board - CDB66):
1 x 10/100/1000 Mbps Management LAN
[Note] When both MLAN ports are connected with cables, the front MLAN port will be set as the default.
Video
Integrated in Aspeed® AST2600
- 1 x Mini-DP
- 1 x Mini-DP
Storage
Front hot-swap:
8 x 2.5" Gen5 NVMe/SATA/SAS [1]
- (NVMe from PEX89144)
Internal M.2 (CMTP192):
1 x M.2 (2280/22110), PCIe Gen4 x4, from CPU_0
[1] SAS card is required to support SAS drives.
8 x 2.5" Gen5 NVMe/SATA/SAS [1]
- (NVMe from PEX89144)
Internal M.2 (CMTP192):
1 x M.2 (2280/22110), PCIe Gen4 x4, from CPU_0
[1] SAS card is required to support SAS drives.
SAS
Require SAS add-in cards
RAID
Intel® SATA RAID 0/1/10/5
Onboard VROC key header
Support optional RAID add-in cards
Onboard VROC key header
Support optional RAID add-in cards
Modular GPU
NVIDIA HGX™ H100 with 4 x SXM5 GPUs
PCIe Expansion Slots
Front:
Riser Card CRSH01R:
- 1 x LP x16 (Gen5 x16), from CPU_0
PCIe Cable:
- 1 x LP x16 (Gen5 x16), from CPU_1
1 x OCP NIC 3.0, from CPU_0, disabled
Rear:
4 x LP x16 (Gen5 x16), from PEX89144, support RDMA
- (Equipped with full-height brackets)
Riser Card CRSH01R:
- 1 x LP x16 (Gen5 x16), from CPU_0
PCIe Cable:
- 1 x LP x16 (Gen5 x16), from CPU_1
1 x OCP NIC 3.0, from CPU_0, disabled
Rear:
4 x LP x16 (Gen5 x16), from PEX89144, support RDMA
- (Equipped with full-height brackets)
Front I/O
1 x Power button with LED
1 x ID button with LED
1 x Reset button
1 x Storage activity LED
1 x System status LED
I/O board - CLBH160:
2 x USB 3.2 Gen1 ports (Type-A)
1 x Mini-DP
2 x RJ45 ports (Intel I350)
1 x MLAN port (default)
1 x ID button with LED
1 x Reset button
1 x Storage activity LED
1 x System status LED
I/O board - CLBH160:
2 x USB 3.2 Gen1 ports (Type-A)
1 x Mini-DP
2 x RJ45 ports (Intel I350)
1 x MLAN port (default)
Rear I/O
2 x RJ45 ports (Broadcom BCM57416)
MLAN board - CDB66:
1 x MLAN port
MLAN board - CDB66:
1 x MLAN port
Backplane Board
Speed and bandwidth:
PCIe Gen5 x4 or SATA 6Gb/s or SAS 12Gb/s
PCIe Gen5 x4 or SATA 6Gb/s or SAS 12Gb/s
Security Modules
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010
- Optional TPM2.0 kit: CTM010
Power Supply
2+1 3000W 80 PLUS Titanium redundant power supplies [1]
AC Input:
- 115-127V~/ 14.2A, 50-60Hz
- 200-220V~/ 15.8A, 50-60Hz
- 220-240V~/ 14.9A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 14A
DC Output:
- Max 1450W/ 115-127V~
+54V/ 26.6A
+12Vsb/ 3A
- Max 2900W/ 200-220V~
+54V/ 53.4A
+12Vsb/ 3A
- Max 3002.4W/ 220-240V~ or 240Vdc Input
+54V/ 55.6A
+12Vsb/ 3A
[1] The system power supply requires C19 power cord.
AC Input:
- 115-127V~/ 14.2A, 50-60Hz
- 200-220V~/ 15.8A, 50-60Hz
- 220-240V~/ 14.9A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 14A
DC Output:
- Max 1450W/ 115-127V~
+54V/ 26.6A
+12Vsb/ 3A
- Max 2900W/ 200-220V~
+54V/ 53.4A
+12Vsb/ 3A
- Max 3002.4W/ 220-240V~ or 240Vdc Input
+54V/ 55.6A
+12Vsb/ 3A
[1] The system power supply requires C19 power cord.
System Management
Aspeed® AST2600 Baseboard Management Controller
GIGABYTE Management Console web interface
GIGABYTE Management Console web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
Please refer to OS compatibility table in support page
Additional certifications:
Windows Server 2022 (x64)
Additional certifications:
Windows Server 2022 (x64)
System Fans
7 x 80x80x80mm (17,000rpm)
Operating Properties
Operating temperature: 10°C to 35°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Weight
Net Weight: 34.2 kg
Gross Weight: 70.8 kg
Gross Weight: 70.8 kg
Packaging Dimensions
1176 x 782 x 295 mm
Packaging Content
1 x G363-SR0-AAX1
2 x CPU heatsinks
1 x Mini-DP to D-Sub cable
6 x Carriers
1 x L-shape Rail kit
2 x CPU heatsinks
1 x Mini-DP to D-Sub cable
6 x Carriers
1 x L-shape Rail kit
Part Numbers
- Barebone w/ NVIDIA module (5/4th Gen): 6NG363SR0DR000ABX1*
- Barebone w/ NVIDIA module (4th Gen): 6NG363SR0DR000AAX1*
- Motherboard: 9MS63HD2UR-000*
- L-shape Rail kit: 25HB2-A86102-K0R
- CPU heatsink: 25ST1-353401-M1R
- GPU heatsink: 25ST1-3332G0-F2R
- Front panel board - CFP1000: 9CFP1000NR-00*
- Backplane board - CBP2081: 9CBP2081NR-00*
- Fan module: 25ST2-808035-S1R
- Fan module: 25ST2-888030-S1R
- Fan module: 25ST2-888031-S1R
- M.2 expansion card - CMTP192: 9CMTP192NR-00*
- Riser card - CRSH01R: 9CRSH01RNR-00*
- OCP card - CNVC171: 9CNVC171NR-00*
- Front I/O board (incl. I350-AM2) - CLBH160: 9CLBH160NR-00*
- PCIe switch board - CPBG901: 9CPBG901NR-00*
- Rear MLAN board - CDB66: 9CLBH160NR-00*
- Mini-DP to D-Sub cable: 25CRN-200801-K1R
- Power supply: 25EP0-23000A-D0S
Optional parts:
- C19 power cord 125V/15A (US): 25CP1-018000-Q0R
- C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R
- C19 power cord 125V/15A (JP): 25CPA-01830B-Q0R
- RMA packaging: 6NG363SR0SR-RMA-A100
- Barebone w/ NVIDIA module (4th Gen): 6NG363SR0DR000AAX1*
- Motherboard: 9MS63HD2UR-000*
- L-shape Rail kit: 25HB2-A86102-K0R
- CPU heatsink: 25ST1-353401-M1R
- GPU heatsink: 25ST1-3332G0-F2R
- Front panel board - CFP1000: 9CFP1000NR-00*
- Backplane board - CBP2081: 9CBP2081NR-00*
- Fan module: 25ST2-808035-S1R
- Fan module: 25ST2-888030-S1R
- Fan module: 25ST2-888031-S1R
- M.2 expansion card - CMTP192: 9CMTP192NR-00*
- Riser card - CRSH01R: 9CRSH01RNR-00*
- OCP card - CNVC171: 9CNVC171NR-00*
- Front I/O board (incl. I350-AM2) - CLBH160: 9CLBH160NR-00*
- PCIe switch board - CPBG901: 9CPBG901NR-00*
- Rear MLAN board - CDB66: 9CLBH160NR-00*
- Mini-DP to D-Sub cable: 25CRN-200801-K1R
- Power supply: 25EP0-23000A-D0S
Optional parts:
- C19 power cord 125V/15A (US): 25CP1-018000-Q0R
- C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R
- C19 power cord 125V/15A (JP): 25CPA-01830B-Q0R
- RMA packaging: 6NG363SR0SR-RMA-A100
* كل المعلومات المذكورة للاطلاع فقط. وتحتفظ جيجابايت بالحق في تعديلها أو مراجعتها في أي وقت دون اخطار مسبق.
* مستوى الأداء المعروض اعتماداً على أقصي القيم الافتراضية للواجهات والتي زودنا بها المصنعين المختلفين والذين وضعوا المعايير القياسية لهذه الواجهات. وقد يختلف مستوى الأداء الفعلي باختلاف مواصفات الحاسب.
* كل العلامات التجارية والشعارات هي ملك لحامليها.
* نظرأً لخصائص الحاسب القياسية، فإن قدراً من السعة الكلية للذاكرة يتم استخدامه من قبل الحاسب ولذلك تصبح سعة الذاكرة الحقيقية أقل من السعة المذكورة على وحدات الذاكرة.
* مستوى الأداء المعروض اعتماداً على أقصي القيم الافتراضية للواجهات والتي زودنا بها المصنعين المختلفين والذين وضعوا المعايير القياسية لهذه الواجهات. وقد يختلف مستوى الأداء الفعلي باختلاف مواصفات الحاسب.
* كل العلامات التجارية والشعارات هي ملك لحامليها.
* نظرأً لخصائص الحاسب القياسية، فإن قدراً من السعة الكلية للذاكرة يتم استخدامه من قبل الحاسب ولذلك تصبح سعة الذاكرة الحقيقية أقل من السعة المذكورة على وحدات الذاكرة.
SUPPORT
برامج تشغيل
BIOS
الأداة
Firmware
OS
- All
- All
- Windows Server 2022
- Windows Server 2019
- Linux
Chipset
Chipset
النسخة
الحجم
التاريخ
Intel® Chipset Driver
Version : 10.1.19485.8386
3.81 MB
Jan 04, 2024
نظام التشغيل: Windows Server 2019,Windows Server 2022
LAN
RAID
RAID
النسخة
الحجم
التاريخ
Intel® VROC
Intel® SATA RAID and Utility
Intel® SATA RAID and Utility
Version : 8.5.0.1593
99.21 MB
Jan 04, 2024
نظام التشغيل: Windows Server 2019,Windows Server 2022
Utility
BIOS
الوصف
النسخة
الحجم
التاريخ
Include AMI SA50248 (CWE-119), and multiple feature updates.
Version : R07
29.41 MB
May 15, 2024
Include INTEL-TA-01036 (CVE-2023-45745/CVE-2023-47855); AMI SA50232 (CVE-2023-45236/CVE-2023-45237), and multiple feature updates.
Version : R06
29.48 MB
Apr 12, 2024
Windows and UEFI mode flash BIOS SOP
Please download BIOS update tool from AMI Website
Please download BIOS update tool from AMI Website
-
0.31 MB
Jan 29, 2021
Warning:
نظرأ لأ عملية تحديث وحدة التشغيل الرئيسية بها قدر من المخاطرة، نوصي بألا تحاول تحديثها إذا لم تقابلك مشاكل تستدعي ذلك. عند تحديث وحدة التشغيل الرئيسية، تعامل بحرص. التحديث الخاطىء قد ينتج عنه مشاكل في الحاسب
What is a BETA?
النسخة BETA تصف نسخة حديثة وجاهزة للاستخدام إلا أنها قد لا تحتوي على كل الخصائص المتضمنة في النسخة النهائية وتستهدف جمع المعلومات من المستخدمين بما يسهم في الحصول على أفضل تجربة ممكنة
نظرأ لأ عملية تحديث وحدة التشغيل الرئيسية بها قدر من المخاطرة، نوصي بألا تحاول تحديثها إذا لم تقابلك مشاكل تستدعي ذلك. عند تحديث وحدة التشغيل الرئيسية، تعامل بحرص. التحديث الخاطىء قد ينتج عنه مشاكل في الحاسب
What is a BETA?
النسخة BETA تصف نسخة حديثة وجاهزة للاستخدام إلا أنها قد لا تحتوي على كل الخصائص المتضمنة في النسخة النهائية وتستهدف جمع المعلومات من المستخدمين بما يسهم في الحصول على أفضل تجربة ممكنة
- All
- All
- Windows Server 2022
- Windows Server 2019
- Windows Server 2016 R2 64bit
- Windows Server 2016 64bit
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Windows 10 64bit
- VMware
- Ubuntu
- Linux CentOS
- Linux
الأداة
الوصف
النسخة
الحجم
التاريخ
GSM CLI
Version : 2.1.77
147.89 MB
Sep 27, 2024
نظام التشغيل: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Linux CentOS,Windows 10 64bit,Ubuntu,Windows Server 2016 R2 64bit,Windows Server 2019,Windows Server 2022
GSM Server
Version : 2.12
926.33 MB
Jan 18, 2023
نظام التشغيل: Linux,Windows Server 2016 64bit,Windows Server 2019
GSM Agent
Version : 2.5
720.29 MB
Dec 27, 2021
نظام التشغيل: Linux,Windows Server 2016 64bit,Windows Server 2019
BMC Restore Default Setting utility
Version : 1.0
0.15 MB
Mar 17, 2020
نظام التشغيل: Ubuntu
دليل المستخدم
الوصف
النسخة
الحجم
التاريخ
User Guide - GIGABYTE Management Console (AMI AST2600)
Version : 1.0
11.72 MB
Aug 12, 2024
الانجليزية
الوصف
النسخة
الحجم
التاريخ
EBrochure_ae
Version : R12
0.22 MB
Jul 15, 2024
4th Generation Intel® Xeon® Scalable Processors
5th Generation Intel® Xeon® Scalable Processors
Intel® Xeon® CPU Max Series
5th Generation Intel® Xeon® Scalable Processors
Intel® Xeon® CPU Max Series
RESOURCES
Articles
Solutions
Others
Back to G363-SR0-AAX1
