  Driver MOSFET : Integration of VRM Components
                  Driver MOSFET : Integration of VRM Components

Một Voltage Regulator Module (VRM) truyền thống bao gồm một Choke, các Tụ, MOSFET và một Driver IC. Bằng cách kết hợp các MOSFET và driver IC phù hợp với đặc điểm kỹ thuật Intel ® Driver MOSFET, chúng ta có thể đạt được vận chuyển năng lượng cao hơn và tăng hiệu quả tần số chuyển đổi để đáp ứng các yêu cầu năng lượng ngày càng tăng của vi xử lý ngày nay. Driver MOSFET còn giúp giảm thiểu các yêu cầu VRM thực trong khu vực CPU.
  Discrete PowerMOS x 2
Driver IC x 1
  Mounting area
reduced by
50% !
  Traditional MOSFET + Driver IC
  Driver MOSFET

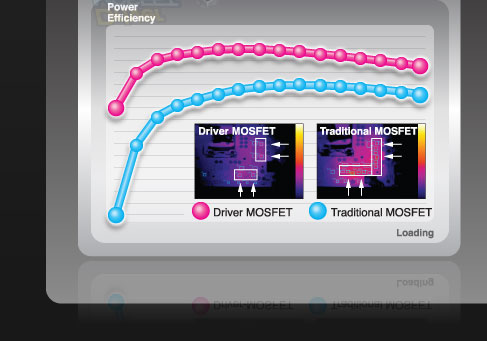

  Power Efficiency
  Benefits of GIGABYTE's Ultra Durable 3 with Driver MOSFETs

GIGABYTE's Ultra Durable 3 with
Driver MOSFETs
Traditional
Design

Energy Efficiency
Good
Poor

Component
Switching
Power Loss
Low
High

Heat Generation
Low
High

Durability
High
Low
  GIGABYTE Ultra Durable™3 là gì ?
Được xem là chi tiết kỹ thuật tiêu chuẩn của bo mạch chủ GIGABYTE Ultra Durable 3 là sử dụng Tụ nhôm đặc được chế tạo bởi các nhà sản xuất hàng đầu Nhật Bản có khả năng hoạt động lên đến 50.000 giờ, Cuộn cảm lõi Ferit với hiệu quả năng lượng cao khi so với các cuộn cảm sử dụng lõi sắt và MOSFET có RDS(on) thấp, PCB 2x Copper giúp tiết kiệm điện và tản nhiệt tốt hơn.
Ferrite Core Choke


50,000 hr.
Japanese Solid Capacitor
Lower RDS(on)
MOSFET


2X Copper
Inner Layer
Signal Layer

Prepreg

Power Layer

Core


Ground Layer
Prepreg
Signal Layer

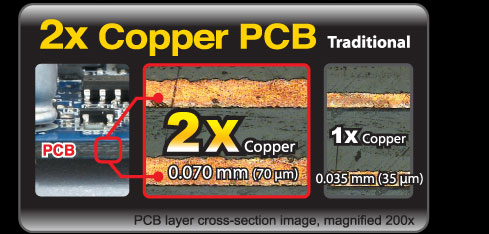

Benefits of 2x Copper PCB
● Cooler than traditional motherboards
● Enhanced durability
● Improved energy efficiency
● Greater margins for overclocking		 PCB (Printed Circuit Board)
2x copper PCB = 2 oz copper PCB = weight of copper layer
30.48 cm x 30.48 cm (1 square foot) PCB is 56.7 g (2 oz)

Copper Layer Thickness
2x copper 0.070mm (70 µm)
1x copper 0.035mm (35 µm)
Lower
Temperature		 Better
Overclocking		 Better Power
Effciency		 2x Lower
Impedance		 Lower EMI Better ESD
Protection
