 Quality Components
|
|

Linh kiện chất lượng làm cho bo mạch chủ chất lượng
Các linh kiện chất lượng cao thế hệ kế tiếp và Thiết kế CPU Power 4 phase

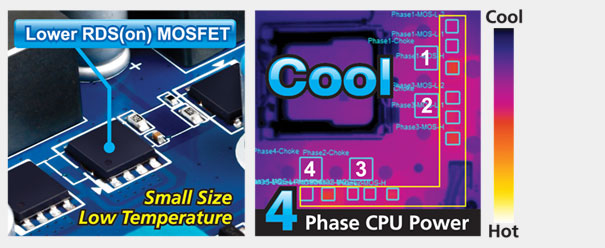

  Lower RDS(on) MOSFET Design (CPU Power Zone)

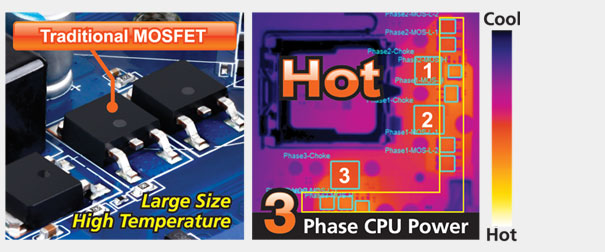

Traditional MOSFET Design (CPU Power Zone)

    MOSFET là một công tắc cho phép hoặc không cho phép dòng điện đi qua một mạch điện tử.

GIGABYTE là nhà sản xuất bo mạch chủ đầu tiên nhận ra tầm quan trọng của việc sử dụng chỉ các linh kiện chất lượng cao nhất cho khu vực quan trọng CPU VRM của bo mạch chủ, chịu trách nhiệm cung cấp điện ổn định cho CPU. Thiết kế GIGABYTE Ultra Durable ™ 2 (đặc trưng trên Bo mạch chủ GIGABYTE 2011) sử dụng tất cả các tụ rắn được sản xuất tại Nhật Bản được đánh giá có thể  sử dụng hoạt động ít nhất 50.000 giờ. Bo mạch chủ GIGABYTE Ultra Durable ™ 2 cũng có tính năng cuộn cảm lõi Ferrite với hiệu quả năng lượng cao hơn so với cuộn cảm lõi sắt phổ biến hơn và MOSFETs Lower RDS (on) có tính năng trở kháng thấp hơn, tức là năng lượng tiêu thụ và nhiệt giảm. Một số bo mạch chủ với thiết kế GIGABYTE Ultra Durable ™ 2 Classic, có tính năng tất cả các tụ rắn do Nhật Bản sản xuất và MOSFETs Lower RDS (on)..

GIGABYTE đã cải thiện hơn nữa trên khu vực CPU VRM bằng cách tăng số lượng phase điện từ 3 lên 4. Điều này cho phép cung cấp điện ổn định hơn cho CPU, cũng như giúp cung cấp năng lượng sạch cho CPU..


New Design
Ultra Durable™ 2
Old Design
  Lower RDS(on)
MOSFET		 Standard
MOSFET
  Ferrite Core
Choke		 Iron Core
Power Inductor
  Japanese
Solid Caps		 Traditional
Solid Caps

Lower RDS(on) MOSFETs
• Tối ưu để giảm thiểu tổn thất chuyển đổi.
• Nhiệt độ thấp, kích thước nhỏ, nhiệt tốt hơn.
What is a MOSFET?
A MOSFET is a switch that allows or disallows electric current to pass through an electronic circuit.
  Temperature
Cool


Lower RDS(on) MOSFET


Standard MOSFET


      Lower Resistance = Lower Power Consumption = Lower Heat
  Power Consumption

Heat is a by-product
of power consumption



Power Equation: P = I2 x R
(P: Power, I : Current, R: Resistance)

Ferrite Core Chokes
• Giảm thất thoát năng lượng • Giảm bức xạ EMI
• T rở kháng tốt hơn so với lõi cuộn cảm đặc
What is a Choke?
A choke is an inductor that stores energy and regulates current.
  Power Efficiency
Better


Ferrite Core Choke


Iron Core Choke


How does the Ultra Durable™ 2 Power Design Work?

Power



Store energy
and
regulate current
Store and
discharge
electric current


Lower RDS(on)
MOSFET
To stop/allow
the electric current
to flow through




Ferrite Core
Choke



Japanese
Solid Caps

        Processor
