Ultra Durable
|
|
|
|

         Thiết kế GIGABYTE ™ Ultra Durable 3 là gì?
Được xem là chi tiết kỹ thuật tiêu chuẩn của bo mạch chủ GIGABYTE Ultra Durable 3 là sử dụng Tụ nhôm đặc được chế tạo bởi các nhà sản xuất hàng đầu Nhật Bản có khả năng hoạt động lên đến 50.000 giờ, Cuộn cảm lõi Ferit với hiệu quả năng lượng cao khi so với các cuộn cảm sử dụng lõi sắt và MOSFET có RDS(on) thấp, PCB 2x Copper giúp tiết kiệm điện và tản nhiệt tốt hơn.
Ferrite Core Choke


50,000 hr.
Japanese Solid Capacitor
Lower RDS(on)
MOSFET


2X Copper
Inner Layer
Signal Layer

Prepreg

Power Layer

Core


Ground Layer
Prepreg
Signal Layer

Benefits of 2x Copper PCB
● Mát hơn so với bo mạch chủ truyền thống
● Nâng cao độ bền
● Cải thiện hiệu quả năng lượng
● Tuyệt vời cho ép xung 		PCB (Printed Circuit Board)

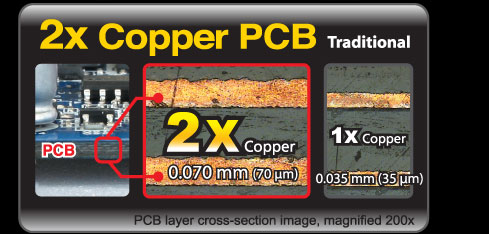

2x copper PCB = 2 oz copper PCB = weight of copper layer
30.48 cm x 30.48 cm (1 square foot) PCB is 56.7 g (2 oz)

Copper Layer Thickness
2x copper 0.070mm (70 µm)
1x copper 0.035mm (35 µm)
Lower
Temperature		 Better
Overclocking		 Better Power
Effciency		 2x Lower
Impedance		 Lower EMI Better ESD
Protection
                  Driver MOSFET : Tích hợp các thành phần VRM

Một Voltage Regulator Module (VRM) truyền thống bao gồm một Choke, các Tụ, MOSFET và một Driver IC. Bằng cách kết hợp các MOSFET và driver IC phù hợp với đặc điểm kỹ thuật Intel ® Driver MOSFET, chúng ta có thể đạt được vận chuyển năng lượng cao hơn và tăng hiệu quả tần số chuyển đổi để đáp ứng các yêu cầu năng lượng ngày càng tăng của vi xử lý ngày nay. Driver MOSFET còn giúp giảm thiểu các yêu cầu VRM thực trong khu vực CP.
  Discrete PowerMOS x 2
Driver IC x 1
  Mounting area
reduced by
50% !
  Traditional MOSFET + Driver IC
  Driver MOSFET

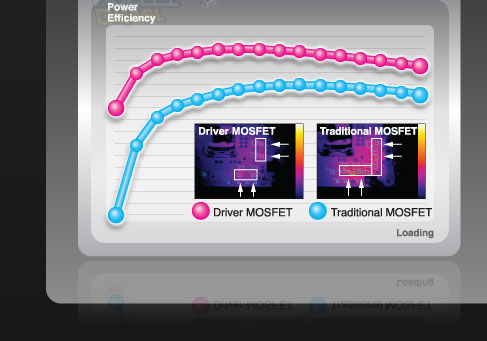

  Power Efficiency
  Benefits of GIGABYTE's Ultra Durable 3 with Driver MOSFETs

GIGABYTE's Ultra Durable 3 with
Driver MOSFETs
Traditional
Design

Energy Efficiency
Good
Poor

Component
Switching
Power Loss
Low
High

Heat Generation
Low
High

Durability
High
Low

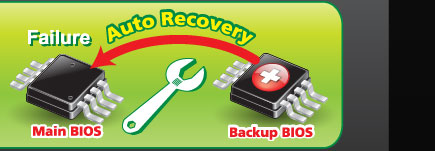

Automatically recovers
Main BIOS data from the
Backup BIOS when the
Main BIOS has crashed
or failed
Tự động Bảo vệ cho BIOS bị hỏng

BIOS bị hỏng là gì ?
Bạn đã bao giờ cập nhập BIOS giữa chừng bị hỏng không vì lý do nào chưa? Hoặc khi chạy một số ứng dụng đã bị nhiễm một số virus mới và nó đã phá hỏng BIOS? Nếu không có BIOS làm việc bo mạch chủ cũng sẽ không làm việc. Bạn có thể tưởng tượng thời gian và công sức bạn phải bỏ ra để sửa chữa cho điều đó không?

DualBIOS™ vs. Traditional single BIOS

  Features   GIGABYTE DualBIOS™   Single BIOS
  2 physical BIOS ROMs onboard provide
double protection against virus attack and
firmware / physical damage
Yes
No
  Auto recovery from backup BIOS when
main BIOS firmware is damaged
Yes
No
