All IR® Digital CPU Power Design |
เมนบอร์ด GIGABYTE 9 series จะมาพร้อมกับภาคจ่ายไฟแบบ digital CPU power design จาก International Rectifier® ซึ่งประกอบไปด้วย digital PWM Controller และ industry-leading PowIRstage™ controllers. โดยทั้งหมดจะควบคุมการทำงานในระบบดิจิตอล 100% จึงมีความแม่นยำสูง ให้พลังงานได้ดี สามารถจัดส่งพลังงานไปยังซีพียูได้อย่างเต็มที่ โดยเฉพาะซีพียูในกลุ่ม next generation Intel® Core™ processors
|
Total Solution from International Rectifier (IR®) |
|
All IR® Digital PWM Controllers |
| |
CPU |
Memory |
|
The Worldwide No.1 Digital Desktop PWM Provider |
|
|
Single Package Design |
IR ได้ยกระดับการพัฒนาเทคโนโลยีสำหรับ DirectFET®, ซึ่งเป็นการปรับปรุงความสามารถในการะบายความร้อน และรูปแบบของ PowIRstage® อย่างมีนัยสำคัญมากกว่า MCM แพ็กเกจอื่นๆ
|
Single Package Design |
| |
High Side MOSFET |
| |
Driver IC |
| |
Low Side MOSFET |
|
VS. |
Multi-Chip Design |
| |
Other MOSFET layout implementations use a multi-chip, side-by-side arrangement of the high and low side MOSFETs and driver IC, taking up significant board real estate and creating more electrical leakage.
|
| |
|
High Side MOSFET
(Traditional MOSFET) |
| |
Low Side MOSFET
(Traditional MOSFET) |
| |
Driver IC
(MOSFET Driver) |
|
|
Cool Power, Inside and Out |
รูปแบบของ MOSFET อื่นๆ แบบ multi-chip, ที่ใช้ชิปหลายตัว ที่มีคุณสมบัติไม่เท่ากันจะทำให้การรั่วไหลของกระแสไฟฟ้ามีมากขึ้น. |
| |
|
| |
เมนบอร์ด GIGABYTE Z97X-SOC Force & Z97X-SOC ที่มี Ultra Durable PowlRstage ICs, จะมีอัตราการสูญเสียพลังงานที่ลดลง. |
| |
การเชื่อมต่อระหว่างเพาเวอร์ MOSFETs ที่ใช้ทองแดง จะช่วยให้การสูญเสียพลังงานต่ำลงและช่วยในการแพร่กระจายความร้อน. |
| |
High side MOSFET (Control FET), MOSFET (SyncFET) มีความต้านทางต่ำ และมี integrated Schottky Diode ที่มีประสิทธิภาพสูง.. |
| |
ใช้เส้นทางที่สั้นมากจากด้านล่างของอุปกรณ์ทั้งหมด, ช่วยทำให้การควบคุม control FET (รอบการ ON) หรือ Sync FET (รอบการ OFF) และการทำงานด้วยคลิปทองแดงมีประสิทธิภาพสูง. นี่คือเหตุผลที่ทำให้เกิดความทนทาน และสามารถจัดการกับพลังงานได้ดี |
| |
คลิปทองแดงจะช่วยลดความร้อนให้ออกไปจากชิพซิลิกอน |
|
| |
| |
PWM controller |
MOSFET Drivers |
Traditional High and Low side MOSFETs |
Choke |
Capacitor |
CPU |
|
|
Extensive 8 System Fan Support |
มาพร้อมหัวต่อพัดลม 8 หัว ช่วยทำให้การควบคุมมีความแม่นยำมากยิ่งขึ้น.. |
| |
|
OPT Fan
เพิ่มเติมในส่วนของ CPU fan pin header เป็นประโยชน์ต่อคูลเลอร์ที่มีประสิทธิภาพ |
| |
CPU Fan |
| |
6 System Fans  |
| |
 |
8 Fan
Connectors
 |
|
GIGABYTE OPT Fan Support |
|
| |

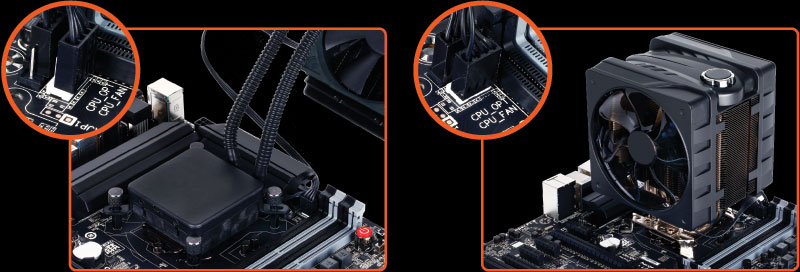

Option 1: OPT Fan Support for Water Pump |
|
Option 2: OPT Fan + CPU Fan Dual Fan CPU Cooler Support
|
|
| |
เพื่อให้การอัพเกรดประสิทธิภาพชุดทำความเย็นมีประสิทธิภาพสูง เมนบอร์ด GIGABYTE 9 Series จะมาพร้อมกับชุดการเชื่อมต่อ CPU OPT fan สำหรับปั้มน้ำ และการกำหนดความเร็วในการทำงาน ครอบคลุมการตั้งค่าในการจัดการระบบไหลเวียนอากาศ นอกจากนั้น OPT ยังเหมาะสำหรับคูลเลอร์ที่ต้องการเชื่อมต่อพัดลดจำนวนสองตัว.. |
10K Durable Black Solid Caps |
Lifespan |
คุณลักษณะของผลิตภัณฑ์อาจแตกต่างไปตามรุ่น..
ข้อกำหนดและภาพที่อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า..
|
|
|
High-End 10K hours Solid Caps |
Mainstream 5K hours Solid Caps |
Standard 2K hours Solid Caps |
|
|
|
|
เมนบอร์ด GIGABYTE 9 Series จะมาพร้อมกับชุดเก็บประจุไฟฟ้า best quality solid state capacitors คุณภาพดี ซึ่งจะมีลักษณะเป็นของแข็ง โดยจะมีจุดเด่นในด้านการต้านทานความร้อนที่ดีกว่า มีประสิทธิภาพในการทำงานสูง มีอายุการทำงานที่ยืนยาว ให้ความน่าเชื่อถือสูง และมีเสถียรภาพ รับประกันการทดสอบกว่า 10K ชั่วโมง นอกจากนั้นยังเป็นแบบ ultra-low ESR จึงรองรับการโหลดของ CPU ได้ดี, โดยชุดเก็บประจุเหล่านี้จะมาในแพ็กเกจสีดำ ซึ่งเป็นไปตามมาตรฐานของ Nippon Chemi-Con and Nichicon. |
5x (15µ) Gold Plated CPU socket Design |
เมนบอร์ด GIGABYTE 9 series จะมาพร้อมกับ 15µ gold plated CPU socket (การชุบทองบน socket), ซึ่งนั่นหมายความว่าผู้ใช้งานจะสามารถสนุกและเพลิดเพลินไปกับการทำงานได้ยาว นานยิ่งขึ้น และมีความน่าเชื่อถือสูง โดยไม่ต้องกังวลใดๆ เกี่ยวกับการสึกหรอที่เกิดขึ้นบน CPU socket.. |
15µ Gold Plated
CPU socket |
|
| |
3μ Gold Plated
CPU Socket |
|
|
|
| |
|
|
μ= microinch |
|
| |
Standard Design |
|
New Design |
|
|
|
|

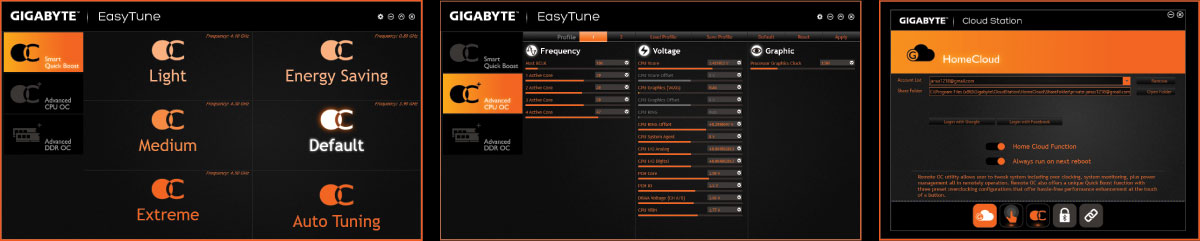

GIGABYTE App Center Including EasyTune™ and Cloud Station™ Utilities |
GIGABYTE App Center จะช่วยทำให้คุณเข้าถึง และเรียกใช้คุณสมบัติของเมนบอร์ด GIGABYTE ได้สะดวกยิ่งขึ้น โดยแอพลิเคชั่น GIGABYTE App Center จะมีการดีไซน์อินเทอร์เฟสที่สวยงาม มีฟังก์ชันให้เลือกใช้งานแบบครบวงจร ซึ่งด้วยฟีเจอร์ที่โดดเด่นของ GIGABYTE apps นี้ จะช่วยทำให้คุณสามารถเปิดการทำงานของแอพลิเคชั่นที่อยู่บนระบบของคุณขึ้นมา ใช้งานได้อย่างรวดเร็ว. |
 |

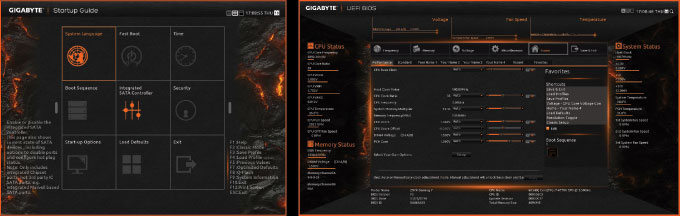

GIGABYTE UEFI DualBIOS™ with Dashboard Mode |
GIGABYTE's UEFI DualBIOS™ จะทำให้ผู้ใช้งานสามารถเข้าถึงข้อมูลทั้งหมดได้อย่างรวดเร็ว ปรับแต่งได้อย่างง่ายดาย |
• ได้รับการปรับปรุงอินเทอร์เฟสใหม่เพื่อให้ผู้ใช้งานสามารถปรับแต่งระบบได้อย่างเต็มที่
• สามารถตั้งค่าโอเวอร์คล็อก และเพิ่มประสิทธิภาพการทำงานในแบบเรียลไทม์
• ให้การทำงานที่ลื่นไหลด้วยระบบการควบคุมด้วยเมาส์ และการแสดงทางลัดหรือ shortcuts ในการควบคุมที่รวดเร็ว |
|
|
