 4K Collage Display Components


4K Collage Display Technology: Technical Setup Guide

นี่เป็นเพียงคำอธิบายและคำแนะนำสั้นๆ เกี่ยวกับการใช้งานเทคโนโลยีการแสดงผลของ Intel's Collage display technology, โดยใช้เมนบอร์ด GIGABYTE 7 series dual Thunderbolt® ผ่านกราฟิกชิพออนบอร์ด Intel® HD4000 processor graphics* และมอนิเตอร์มาตรฐาน HD จำนวนสี่ตัว.
What You Will Need

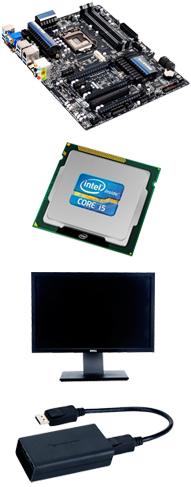

1. Motherboard - คุณจะต้องประกอบเครื่องพีซีใดๆ ด้วยเมนบอร์ด GIGABYTE 7 series dual Thunderbolt®.

2. Processor - จะต้องเป็นชุดประมวลผล 3rd generation Intel® Core™ i5 หรือ Core™ i7 processor ที่สนับสนุน Intel®HD4000 processor graphics.*

3. HD Displays - มอนิเตอร์จำนวนสี่ตัวที่สนับสนุนความละเอียด 1920 x 1200 พิกเซลด้วย DisplayPort interfaces. สำหรับการใช้งาน Intel Collage vertical mode (โหมดแนวตั้ง) คุณอาจจะต้องใช้ขาตั้งเพื่อยึดมอนิเตอร์ทั้งสี่ไว้.

4. Intel Collage Driver - คุณสามารถดาวน์โหลด Intel Collage เวอร์ชั่นล่าสุดได้จาก GIGABYTE official websit : http://www.gigabyte.com/

5. DisplayPort Splitter Adapters - สุดท้ายแล้วคุณยังต้องมี DisplayPorts splitter dongles สำหรับแยกสาย DisplayPort cables เพื่อใช้เชื่อมต่อมอนิเตอร์ทั้งสี่ตัวผ่าน onboard Mini DisplayPorts บนเมนบอร์ด GIGABYTE

หมายเหตุ: คุณสามารถหารายชื่อรายละเอียดอื่นๆ เพิ่มเติมได้t here.







Installation

1. เชื่อมต่อเครื่องคอมพิวเตอร์

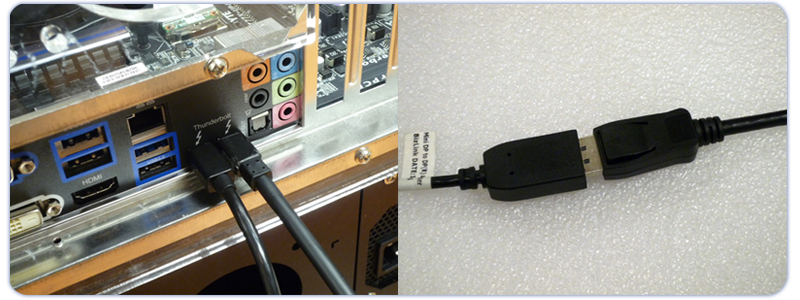

ก่อนอื่น, คุณจะต้องเชื่อมต่อสายเคเบิ้ล display port เข้ากับ mini-Display Ports ไปยังด้านหลังเมนบอร์ด โดยแต่ละสายจะสามารถเชื่อมต่อเข้ากับ splitter dongle ได้. หมายเหตุ: การเชื่อมต่อนี้อาจจะขึ้นอยู่กับ splitter dongle บางครั้งคุณอาจะต้องเชื่อมต่อ DisplayPort ไปยัง Mini DisplayPort adapter cables.



2. ชื่อมต่อ DisplayPort splitter dongles

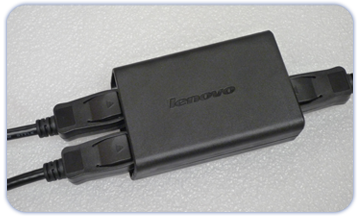

ตอนนี้คุณสามารถเชื่อมต่อสาย DisplayPort cables ทั้งสองไปยัง splitter dongles. เพื่อแยกสายเหล่านี้ไปยังมอนิเตอร์ที่ใช้งาน..



3. เชื่อมต่อการแสดงผลร่วมกับมอนิเตอร์ทั้งสี่

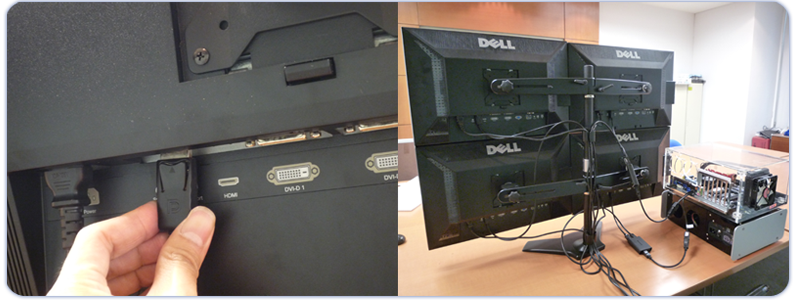

ถัดไปคุณสามารถเชื่อมต่อสาย DisplayPort cables จาก splitter dongles ทั้งสองไปยังมอนิเตอร์. คุณสามารถดูการตั้งค่ามอนิเตอร์ทั้งสี่บนโหมดแนวตั้งได้จากด้านล่าง.


4.ติดตั้ง Intel® Collage driver
นื่คือไดรว์เวอร์พิเศษที่ได้รับการพัฒนาโดย Intel และ GIGABYTE ซึ่งช่วยทำให้คุณสามารถสร้างความละเอียดในระดับ 4K UltraHD resolution (3840 x 2400 พิกเซล) บนหน้าจอเดสก์ท็อปทั้งสี่จอได้อย่างง่ายดาย. คุณสามารถดาวน์โหลด Intel® driver ได้จาก GIGABYTE website
1.GIGABYTE Z77X-UP5 TH – Download Page
2.GIGABYTE Z77X-UP4 TH – Download Page
3.GIGABYTE Z77MX-D3H TH - Download Page
ทำตามขั้นตอนคำแนะนำบนหน้าจอระหว่างการติดตั้งปกติ ระบบอาจขอร้องให้คุณเริ่มต้นระบบของคุณใหม่ (รีสตาร์จเครื่อง)


5. Configure the Intel Collage Driver

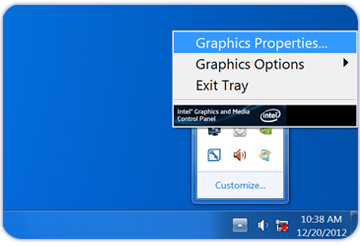

เมื่อติดตั้งเสร็จแล้วคุณจะพบกับ Intel Graphics และ Media Control Panel ในแผงควบคุมด้านขวาล่างของหน้าจอ ให้คุณคลิกขวาที่ไอค่อนและเลือกคุณสมบัติกราฟิกนี้เป็นซอฟต์แวร์ที่ใช้ในการ ควบคุมและกำหนดค่าของ Intel® Collage driver.

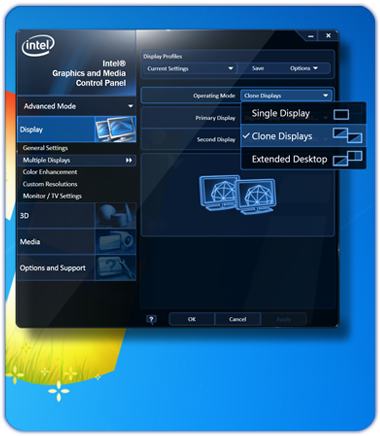

สำหรับ Vertical Modeหรือโหมดแนวตั้งของมอนิเตอร์ทั้งสี่ คุณจะต้องเลือกโหมดโคลนจากเมนู 'Operating Mode' แล้วเลือกความละเอียด 3840 x 2400 ทั้งนี้ขึ้นอยู่กับพื้นฐานการแสดงผลของหน้าจอของคุณ

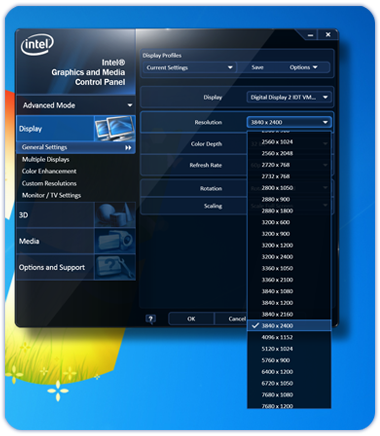

สำหรับ 'Horizontal Mode' หรือโหมดแนวนอน คุณจะต้องเลือก 'Extended Desktop' จาก 'Operating Mode', แล้วเลือกความละเอียด 7680 x 1200 ทั้งนี้ขึ้นอยู่กับพื้นฐานการแสดงผลของหน้าจอของคุณ
