สัมผัสปรากฏการณ์ความบันเทิงบนโลกใบใหม่และสุดยอดความเร็วในการโอนถ่ายข้อมูลได้อย่างเหนือระดับด้วยเมนบอร์ด GIGABYTE H55/H57 series, ขีดสุดของนวัตกรรมการออกแบบที่เต็มเปี่ยมไปด้วยเทคโนโลยีสำหรับ Intel® Core™ i3, Core™ i5 และ Core™ i7 ที่ทำงานบนพื้นฐาน LGA 1156 socket processors ครั้งแรกในอุตสาหกรรมที่มีการติดตั้งกราฟิกโปรเซสเซอร์ในแบบ On-Die ร่วมกับชิพโปรเซสเซอร์หลัก, ซึ่งด้วยการออกแบบลักษณะนี้จะช่วยทำให้เมนบอร์ด GIGABYTE H55/H57 series สามารถเล่นไฟล์วีดีโอความละเอียดสูงได้อย่างลื่นไหล ต่อเนื่อง หมดปัญหาการเล่นภาพกระตุก หรือภาพช้าเมื่อทำงานบนกราฟิกโซลูชั่นแบบอินทริเกรต. พร้อมเพิ่มทางเลือกในการเชื่อมต่อให้มีความหลากหลายมากยิ่งขึ้นด้วยอินเทอร์เฟสแบบ VGA, DVI, HDMI และ DisplayPort* นอกจากนั้นก็ยังสนับสนุนความเร็วในการโอนถ่ายข้อมูลแห่งอนาคตอย่างเทคโนโลยี USB 3.0*, ซึ่งช่วยให้คุณสามารถแบ่งปันหรือโอนถ่ายข้อมูลไฟล์วีดีโอความละเอียดสูงขนาด 25GB ได้ในระยะเวลาเพียง 70 วินาทีเท่านั้น
นอกจากนั้นก็ยังให้คุณได้เต็มอิ่มไปกับประสิทธิภาพอันทรงพลังผ่านสุดยอดเทคโนโลยีเอกสิทธิ์เฉพาะตัวจาก GIGABYTE อีกมากมาย ไม่ว่าจะเป็นเทคโนโลยีการออกแบบที่ชื่อว่า Ultra Durable™ 3 ที่มีการเพิ่มความหนาแน่นของชั้นทองแดงบนแผ่นเลย์เยอร์ให้เป็นขนาด 2 ออนซ์, ยูทิลิตี้ Smart6™ ในการบริหารพีซีอันชาญฉลาด , เทคโนโลยีการประหยัดพลังงาน Dynamic Energy Saver™ 2, ระบบ DualBIOS™ และการรองรับมาตรฐาน Energy Using Products Directive (EuP) ในการรักษาสภาวะแวดล้อม ซึ่งด้วยเทคโนโลยีดังกล่าวนี้จะทำให้เมนบอร์ด GIGABYTE H55/H57 series คือ ที่สุดของแพลตฟอร์มมัลติมีเดียอันทรงพลัง เต็มเปี่ยมไปด้วยประสิทธิภาพ และการประหยัดพลังงานที่ยอดเยี่ยม.
ไม่ว่าคุณจะเป็นคนที่ชื่นชอบความตื่นเต้น หรือ ปรารถนาที่จะสัมผัสประสบการณ์ความบันเทิงระดับสุดยอด คุณก็สามารถสนุกไปกับโรงภาพยนตร์ส่วนตัวภายในบ้านของคุณเองได้ ด้วยเมนบอร์ด GIGABYTE H55/H57 series ให้ทุกค่ำคืนในการรับชมภาพยนตร์ของคุณมีความหมาย ดื่มด่ำไปกับอรรถรสที่เต็มเปี่ยม จะขาดก็เพียงสิ่งเดียวเท่านั้น คือ ป๊อปคอนหอมๆ สักกล่อง. .
|
|
| |
 |
| |
World's first USB 3.0 logo certified solution from NEC |
|
|
|
| |

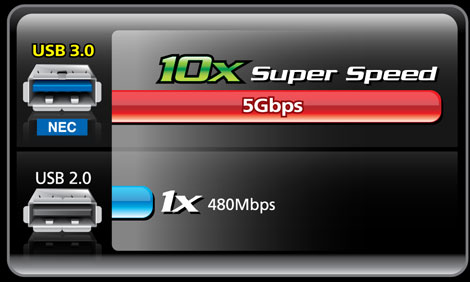

นวัตกรรมใหม่ของการพัฒนาระบบการเชื่อมต่อ Super Speed USB 3.0 interface จาก NEC ที่สามารถให้ความเร็วในการโอนถ่ายข้อมูลเพิ่มขึ้นเป็น 10 เท่า เมื่อเปรียบเทียบกับการโอนถ่ายข้อมูลผ่าน USB 2.0, USB 3.0 มีคุณสมบัติ dual-simplex transfer ที่สามารถโอนถ่ายข้อมูลระหว่างจากเครื่องคอมพิวเตอร์ไปยังอุปกรณ์ USB ได้พร้อมกัน จึงทำให้การรับส่งข้อมูลเป็นไปอย่างราบลื่น และมีประสิทธิภาพสูงสุด.. |
| |
Faster Data Transfer |
 |
โอนถ่ายข้อมูลภาพยนตร์ HD ขนาด 25GB |
| |
lower is better |
| |
70 sec |
| |
|
| |
|
| |
|
|
|
|
| |
Better data transfer efficiency |
| |
|
| |
|
| |
Dual Simplex |
| |
|
| |
|
| |
| |
โอนถ่ายข้อมูลได้พร้อมกันสองช่องทาง |
|
| |
USB 3.0 Device |
| |
|
USB 3.0 PC |
สามารถโอนถ่ายข้อมูลระหว่างอุปกรณ์ USB และ เครื่องคอมพิวเตอร์ได้พร้อมกัน
สองช่องทาง. จึงให้ความเร็วในการทำงานได้สูงมากกว่า.. |
|
| |
USB 2.0
Half Duplex transfer |
| |
|
| |
|
| |
| |
โอนถ่ายข้อมูลได้เพียงช่องทางเดียว
|
|
| |
USB 2.0 device |
| |
|
| USB 2.0 PC |
|
| |
|
|
สามารถโอนถ่ายข้อมูลระหว่างอุปกรณ์ USB และ เครื่องคอมพิวเตอร์ได้เพียงช่องทางเดียว. สามารถรับและส่งข้อมูลได้เพียงเวลาใด เวลาหนึ่ง เท่านั้น –ไม่สามารถรับและส่งข้อมูลได้พร้อมกัน. . |
|
|
|
|
 |
| |

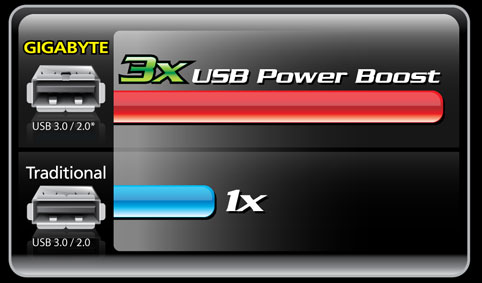

มีความเข้ากันได้กับ 3x
USB power boost |
|
|
|
| |
3x USB Power Boost จาก GIGABYTE ได้รับการออกแบบมาสำหรับเพิ่มพูนเสถียรภาพให้กับอุปกรณ์ USB. มีความเข้ากันได้กับอุปกรณ์ USB ทุกรุ่น ทุกแบบ ไม่ว่าจะเป็นฮาร์ดไดร์ฟ หรือออฟติคอลไดร์ฟแบบติดตั้งภายนอก ซึ่งด้วยนวัตกรรมนี้ จะช่วยให้การส่งมอบพลังงานผ่านพอร์ต USB มีประสิทธิภาพมากยิ่งขึ้น สามารถจ่ายพลังงานได้อย่างเพียงพอด้วย USB เพียงพอร์ตเดียว. ส่งผลให้ผู้ใช้งานสามารถเชื่อมต่ออุปกรณ์ USB ได้มากขึ้น.. |
| |
*3x USB power จาก USB 2.0 ports สามารถใช้งานได้เฉพาะบางรุ่นเท่านั้น.
โปรดตรวจสอบข้อมูลได้ที่ข้างกล่องเมนบอร์ด และเว็บไซด์อย่างเป็นทางการของ GIGABYTE |
| |
|
Model |
|
|
|
CPU Support |
Intel Core i 7/ Core i 5/ Core i 3 Processors |
Intel Core i 7/ Core i 5/ Core i 3 Processors |
Intel Core i 7/ Core i 5/ Core i 3 Processors |
CPU Socket |
LGA1156 |
LGA1156 |
LGA1156 |
Chipset |
Intel H57 chipset |
Intel H55 chipset |
Intel H55 chipset |
Onboard Graphics |
Intel HD Graphics* |
Intel HD Graphics* |
Intel HD Graphics* |
Graphics Interface |
1*PCI-E 2.0 x16
slot
HDMI / DVI / Display Port |
1*PCI-E 2.0 x16 slot
HDMI
/ DVI / Display Port |
1*PCI-E 2.0 x16
slot
HDMI / DVI / Display Port |
Memory Type |
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz |
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz |
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz |
Memory DIMM |
4*DDR3 (Max 16 GB) |
4*DDR3 (Max 16 GB) |
4*DDR3 (Max 16 GB) |
Expansion Slots |
1*PCI-Ex4 + 2*PCI |
3*PCI-Ex1 + 3*PCI |
1*PCI-Ex4 + 2*PCI |
ATA connector |
7*SATA
3Gb/s + 1*eSATA
+ 1*PATA |
7*SATA
3Gb/s + 1*eSATA + 1*PATA |
7*SATA
3Gb/s + 1*eSATA + 1*PATA |
SATA RAID |
0, 1, 5, 10 (H57)/ 0, 1, JBOD (JM363)
|
|
0, 1, JBOD (JM363) |
USB |
12*USB2.0 + 2* USB3.0 |
10*USB2.0 + 2* USB3.0 |
10*USB2.0 + 2* USB3.0 |
Audio / 1394/ LAN |
8-channel HD/ 1*1394/ 1*GbE |
8-channel HD/ 1*1394/ 1*GbE |
8-channel HD/ 1*1394/ 1*GbE |
Features & Software |
USB 3.0, USB 3x power,Smart6,
UD3,
DES 2, ATI CrossFireX,DX10, Dolby,
EuP Ready |
USB 3.0, USB 3x powerSmart6,
UD3, DES 2, DX10, Dolby, EuP Ready |
USB 3.0, USB 3x power,Smart6,
UD3, DES 2, DX10, Dolby, EuP Ready |
Form Factor (mm) |
mATX (244x244) |
ATX (305x210) |
mATX (244x244) |
Model |
|
|
|
CPU Support |
Intel Core i 7/ Core i 5/ Core i 3 Processors |
Intel Core i 7/ Core i 5/ Core i 3 Processors |
Intel Core i 7/ Core i 5/ Core i 3 Processors |
CPU Socket |
LGA1156 |
LGA1156 |
LGA1156 |
Chipset |
Intel H55 chipset |
Intel H55 chipset |
Intel H55 chipset |
Onboard Graphics |
Intel HD Graphics* |
Intel HD Graphics* |
Intel HD Graphics* |
Graphics Interface |
1*PCI-E 2.0 x16
slot
DVI, HDMI |
1*PCI-E 2.0 x16
slot
DVI,HDMI, DisplayPort |
1*PCI-E 2.0 x16
slot
DVI, HDMI |
Memory Type |
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz |
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz |
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz |
Memory DIMM |
4*DDR3 (Max 16 GB) |
4*DDR3 (Max 16 GB) |
2*DDR3 (Max 8 GB) |
Expansion Slots |
1*PCI-Ex4 + 1*PCI-Ex1 + 4*PCI |
1*PCI-Ex4 + 2*PCI |
1*PCI-Ex4 + 2*PCI |
ATA connector |
6*SATA 3Gb/s + 1*PATA |
5*SATA 3Gb/s + 1*eSATA + 1*PATA |
6*SATA 3Gb/s + 1*PATA |
SATA RAID |
- |
- |
- |
USB |
12*USB2.0 |
12*USB2.0 |
12*USB2.0 |
Audio / 1394/ LAN |
8-channel HD/ - / 1*GbE |
8-channel HD/ 2*1394/ 1*GbE |
8-channel HD/ - / 1*GbE |
Features & Software |
Smart6,
UD3 Classic,
DES 2, DX10,
EuP Ready |
Smart6,
UD3
Classic, DES 2, DX10, Dolby, EuP Ready |
Smart6,
DES 2, DX10, Dolby,
EuP Ready |
Form Factor (mm) |
ATX (305x210) |
uATX (244x230) |
uATX (244x210) |
*Requires a processor with Intel HD Graphics Technology.
**Available features vary by model. Please visit the GIGABYTE website to see a complete listing of motherboard model features.
|
