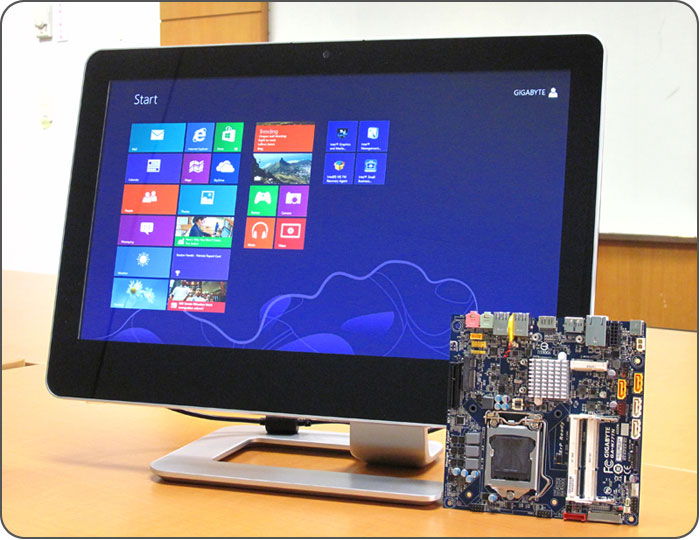

Montera ihop din egna All-In-One dator med GIGABYTE Thin Mini-ITX Moderkort |
|
All-In-One PC blir ett mycket populärt val för många av dagens konsumenter, som erbjuder ett integrerat datorupplevelse som också sparar plats. Tills nyligen fanns det dock ingen standard kring vilka tillverkare skulle kunna designa och bygga All-In-One datorer, vilket resulterar i ett fragmenterat ekosystem som oundvikligen ökar kostnader och begränsar innovation. Intel®:s nya Thin Mini-ITX standard introducerar en uppsättning riktlinjer som inte bara hjälper till att vårda leverantörer och tillverkare, men ger också DIY-användare möjlighet att bygga sina egna All-In-One datorer.
Den nya Thin Mini-ITX standarden tar fram flera viktiga riktlinjer för design och integration av de viktigaste komponenterna som utgör en
All-In-One dator, framför allt läget för moderkortet i förhållande till chassit. GIGABYTE har idag tre Thin-Mini-ITX moderkort modeller som uppfyller dessa riktlinjer, GIGABYTE H77TN, GIGABYTE B75TN och GIGABYTE H61TN, alla modeller stöder 3:e generationens Intel® Core™ processorer med inbyggd Intel® processor grafik. |
| |
Komponentlista |

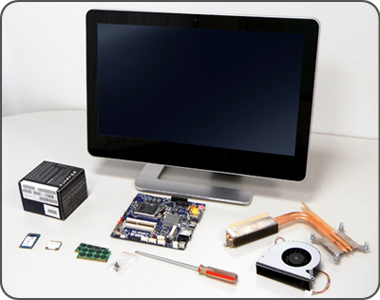

Här är en lista över de komponenter som vi använde för att konstruera vår All-in-One PC. |
-
1 GIGABYTE H77TN Moderkort
-
1 Intel® Core™ i3 3225 Processor
-
1 Sandisk mSATA SSD
-
2 x 2GB Transcend SODIMM DDR3 Minne
-
1 Atheros AR5B22 Mini PCI-E trådlöst nätverkskort (integrerad 802.11a/b/g/n and Bluetooth 4.0)
-
1 Thin Mini-ITX-kompatibelt chassi med integrerad LED pekskärm
Observera: CPU kylfläns och fläkt levereras med chassit och är specifika för denna modell. Vissa tillverkare kan ange vissa begränsningar när det gäller CPU-modellen kompatibilitet grund av termiska konstruktionsskarv. |
|
| |
|
|
| |
Installation |

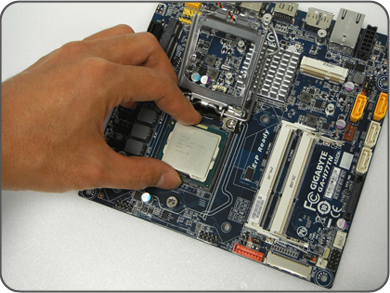

Steg 1 – Installation av Processor och Minne

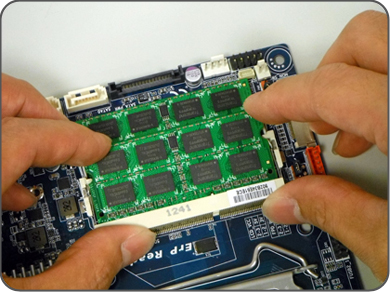

Först måste vi installera processorn i moderkortet uttaget enligt den standard CPU monteringsförfarandet för alla socket 1155 processorer, med särskild uppmärksamhet på att inte skada eller böjda pinnar. Thin Mini-ITX använder SO-DIMM DDR3 moduler. Dessa klickar helt enkelt på plats och hålls fast av spärrarna på vardera sidan av modulen.
|
| |
|
|
|
| |

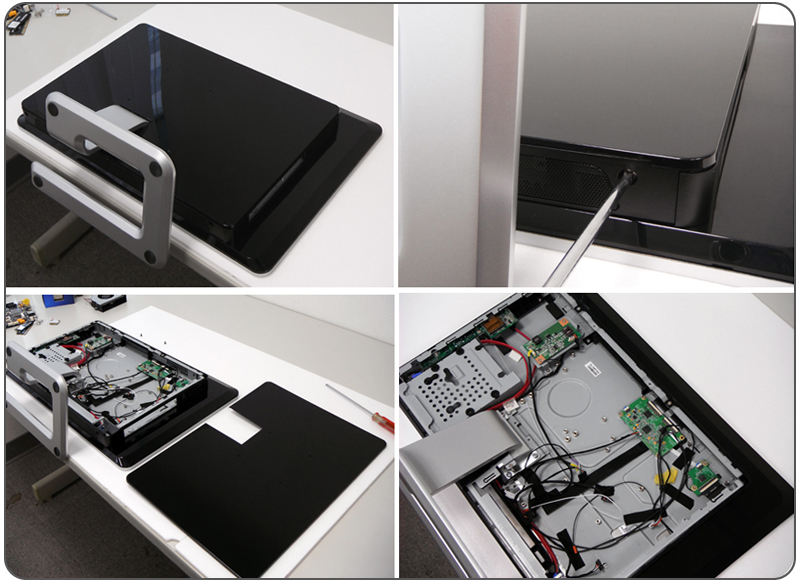

Steg 2 – Förbered AIO Chassit

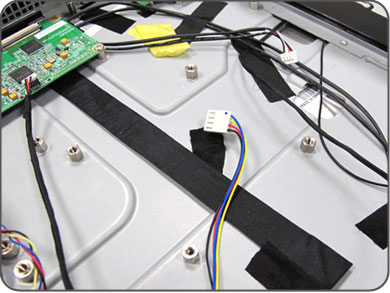

Det rekommenderas att chassit läggs platt på ett skrivbord eller arbetsyta med plast eller frigolit för att skydda skärmen under installationen. Vi kan sedan ta bort den bakre panelen genom att skruva loss bakstyckets skruvar, som ger tillgång till chassits interiör. Du kan se att utrymmet i det inre är begränsat, så det rekommenderas att det interna kablaget hålls dras så fint som möjligt, samt med CPU och minne installerat på kortet innan du installerar detta inuti chassit.
|
|
|
| |
|

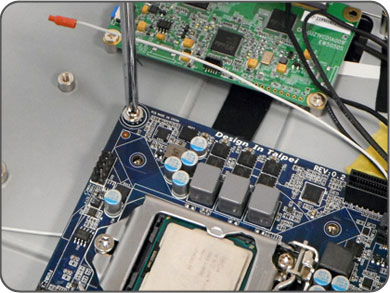

Steg 3 – Installation av GIGABYTE Thin Mini-ITX Moderkort
Nästa steg blir att installera Thin Mini-ITX moderkortet in i chassit. Så som det är med samtliga Mini-ITX klassificerade moderkort, installeras denna med fyra små skruv som monteras i moderkortets fyra hörn.
|
|
|
|
| |
Steg 4 – Anslutning av LVDS Skärm

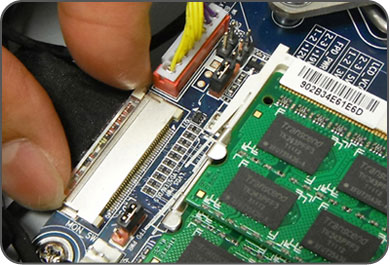

När moderkortet är monterat i chassit, kan vi ansluta datorskärmen. En tunn LVDS anslutning är standard för Thin Mini-ITX AIO byggen och bör redan vara monterad inuti chassit. Som ni kan se i bilden till höger, ansluts LVDS kontakten på sidan av moderkortet. Se till att kontakten är korrekt ansluten, en felmonterad LVDS kontakt kan orsaka en kortslutning.

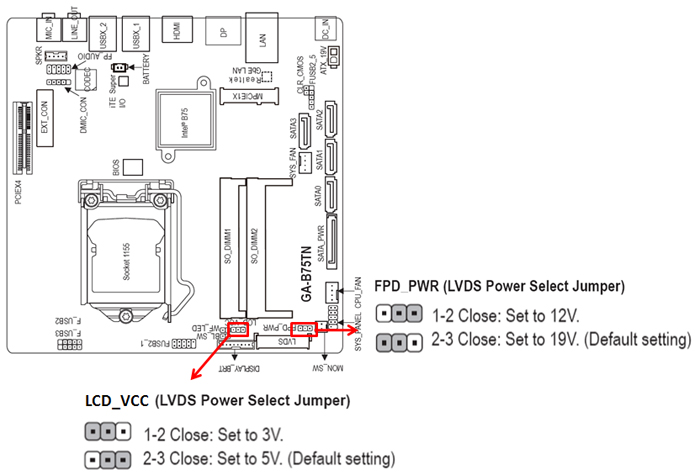

Notis: Skärm och bakgrundsbelysningens strömkrav kan variera beroende på All-In-One chassi modellen. Volten kan justeras på moderkortet genom att ställa in rätta värden på jumpern. Dessa är märkta med LCD_VCC (panelens ström) och FPD_PWR (bakgrundsbelysnings modul ström). Felaktiga spänningsvärden kan resultera till skador på produkten.
|
|
|
 |
| |

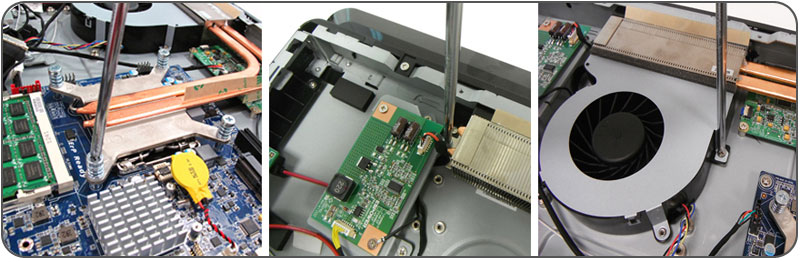

Steg 5 – Installation av Kylfläns och Fläktsystem
Nästa steg är att installera processorns kylfläns och fläktsystem. Designen av kylsystemet kan skilja sig från chassi modell, men principerna är densamma oavsett modellen. I exemplet nedan, fästs kylaren ordentligt på processor sockeln, och försäkrar därmed god kontakt mellan processor och kylfläns, som därefter är ansluten till fläkten med kopparrör. Fläkten är placerad på sidan av chassit för att ha möjlighet att trycka ut varmluften.
|
|
| |

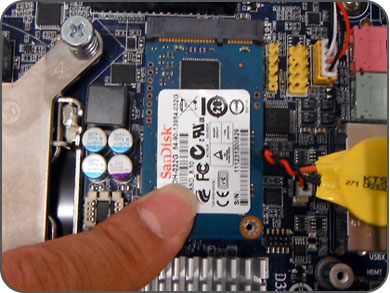

Steg 6 – Installation av mSATA SSD
GIGABYTE Thin Mini-ITX moderkort stödjer en mSATA anslutning, för snabb och enkel montering av mSATA SSD modul. Denna är designad för att driva datorns operativsystem, en mSATA SSD ger en snabb PC upplevelse och kräver liten yta samt kabellös installation. mSATA SSD: n installeras helt enkelt trycks på plats och fästs med två små skruv. Vissa chassin tillåter installation av 2.5" eller 3.5" hårddisk för ytterligare lagring. Vissa modeller levereras med en integrerad DVD plats. Dessa kan anslutas till moderkortets SATA anslutningar. |
|
|
| |

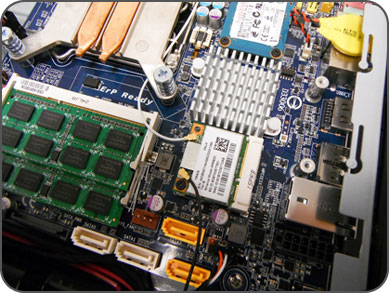

Steg 7 – Installation av WiFi/Bluetooth Modul

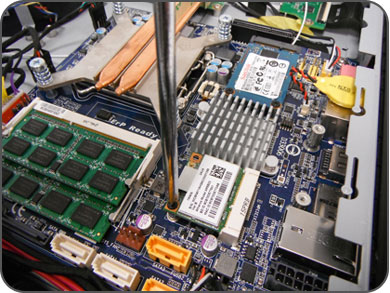

Sista steget involverar installation av Mini-PCIe WiFi/Bluetooth modul. GIGABYTE Thin Mini-ITX stödjer halvhöjds Mini-PCIe anslutning, vilket stödjer ett brett sortiment av kommunikationsmoduler, så som mSATA anslutningen. Mini PCIe modulen hålls på plats med två små skriv
|
|
| |
När väl hårdvaran är installerad och klar, kan bakpanelen monteras och fästas. Nu kan installation av operativsystem påbörjas. Windows 8 skulle fungera bra i denna All-In-One maskin, då den även har en pekskärm.
|
|
|
|
|
