  Driver MOSFET : Integrering av VRM komponenter
                  Driver MOSFET: Integrering av VRM komponenter

En traditionell Voltage Regulator Module (VRM) består av en spole, kondensatorer, transistorer och en IC-krets. Genom att sammanföra transistorn och IC-kretsen enligt gällande Driver-MOSFET specifikationerna, kan vi uppnå högre strömöverföring och ökad effektivitet vid högre skiftfrekvenser för att uppfylla de växande strömkraven som finns på dagens processorer. Driver-MOSFET hjälper även till att göra processorzonen renare.

Diskret PowerMOS x 2
IC-Krets x 1
  Monteringsytan
reduceras med
50% !
  Traditionell MOSFET + IC-Krets
  "Driver MOSFET"

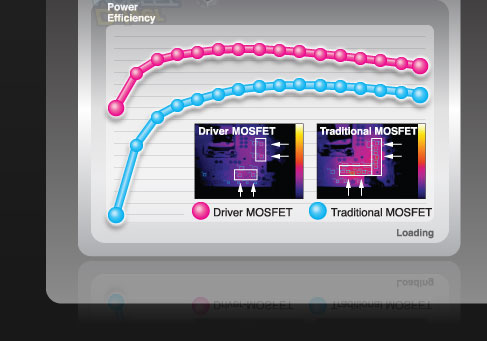

  Strömeffektivitet
  Fördelarna med GIGABYTE's Ultra Durable 3 tillsammans med Driver MOSFET

GIGABYTEs Ultra Durable 3 med
"Driver MOSFETs"
Traditionell design

Energieffektivitet
Bra
Dålig

Effektförlust genom komponent utbyte
Låg
Hög

Värmeutveckling
Låg
Hög

Hållbarhet
Hög
Låg
  Vad innebär GIGABYTE Ultra Durable™3 designen?
Kännetecknet för GIGABYTE Ultra Durable™ 3 moderkort är att det endast används japanska, solida, kondensatorer med 50 000h driftstid, 2x koppar PCB, Ferritaspolar med högre energieffektivitet jämfört med mer vanliga järnspolar. Dessutom medför detta att man får ett lägre RDS (på) spänningsregulatorerna i form av ett lägre motstånd, det vill säga en minskad strömförbrukning och värmeutveckling.
Ferrite-kärn Spolar


50,000 hr.
Japanska
solida kondensatorer
Lower RDS(on)
MOSFET


2X koppar
lager
Signallager

Prepreg

Spänningslager

Kärna


Jordlager
Prepreg
Signallager

Fördelarna med 2x Koppar PCB
● Svalare än traditionella moderkort
● Förbättrad livslängd
● Förbättrad energieffektivitet
● Större marginaler vid överklockning
PCB (Printed Circuit Board)
2x koppar PCB = 2 oz koppar PCB = vikten av ett koppar lager
30.48 cm x 30.48 cm (1 square foot) PCB är 56.7 g (2 oz)

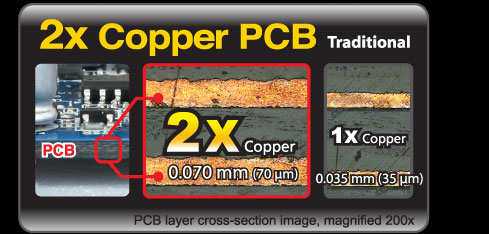

Kopparlager Tjocklek
2x koppar 0.070mm (70 µm)
1x koppar 0.035mm (35 µm)
Lägre
Temperaturer
Bättre
Överklockning

Mer
Energieffektivt

2x Lägre
Motstånd
Lägre EMI Bättre ESD
Skydd
