| • Baserade kring Intel G41 plattformen |
|
| |
|
| Intel |
| Modell |
|
|
|
| Processorstöd |
Intel Core 2 Duo / Quad processorer |
Intel Core 2 Duo / Quad processorer |
Intel Core 2 Duo / Quad processorer |
| Processorsockel |
LGA775 |
LGA775 |
LGA775 |
| QPI/FSB |
1333/1066/800MHz |
1333/1066/800MHz |
1333/1066/800MHz |
| Styrkrets |
Intel G41+ICH7 |
Intel G41+ICH7 |
Intel G41+ICH7 |
| Integrerat grafikkort |
- |
Intel GMA X4500 |
Intel GMA X4500 |
| Grafikkorts gränssnitt |
1*PCI-E x16 port |
1*PCI-E x16 port |
1*PCI-E x16 port |
| Minnestyp |
Dubbla kanalers DDR3
1066/800 |
Dubbla kanalers DDR3
1066/800 |
Dubbla kanalers DDR3
1066/800 |
| Minnes DIMM |
2*DDR3 (Max 8GB) |
2*DDR3 (Max 8GB) |
2*DDR3 (Max 8GB) |
| Expansionsplatser |
3*PCI-Ex1 +3*PCI |
2*PCI-Ex1 +1*PCI |
2*PCI-Ex1 +1*PCI |
| ATA kontakter |
4*SATA 3Gb/s +1*PATA |
4*SATA 3Gb/s +1*PATA |
4*SATA 3Gb/s +1*PATA |
| SATA RAID |
- |
- |
- |
| USB |
8*USB2.0 |
8*USB2.0 |
8*USB2.0 |
| Ljud |
8-channel HD |
8-channel HD |
8-channel HD |
| 1394 |
- |
- |
- |
| LAN |
GbE LAN |
GbE LAN |
GbE LAN |
| Funktioner & mjukvara |
On/Off Charge, Ultra Durable 2,
4 faser power,USB 3x power,
Endast 50 000h solida kondensatorer,
108dB SNR Blu-ray, ErP Ready |
On/Off Charge, Ultra Durable 2,
4 faser power,USB 3x power,
Endast 50 000h solida kondensatorer,
108dB SNR Blu-ray, ErP Ready |
On/Off Charge, Ultra Durable 2,4 faser power,USB 3x power,
50000hrs solid capacitors for processor VRM
108dB SNR Blu-ray, ErP Ready
|
| Formfaktor (mm) |
mATX (305x194) |
mATX (244x194) |
mATX (244x194) |
|
For Intel Platform

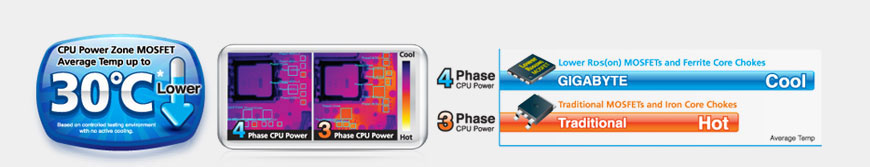

* För den mest exakta termiska avläsningen jämförde GIGABYEs ingenjörer ett traditionellt moderkort (3 faser, järn-baserade spolar, icke lägre "RDS(on) MOSFET") mot ett GIGABYTE Ultra Durable™2 moderkort med 4 strömfaser, Ferrite-baserade spolar och med lägre "RDS(on) MOSFET" i en kontrollerad testmiljö.
|
|
| • Baserade kring NVIDIA plattformen |
|
| |
|
|
| AMD |
| Modell |
|
|
|
| Processorstöd |
AMD AM3 PhenomII/ AthlonII processor |
AMD AM3 PhenomII/ AthlonII processor |
AMD AM3 PhenomII/ AthlonII processor |
| Processorsockel |
AMD Socket AM3 |
AMD Socket AM3 |
AMD Socket AM3 |
| QPI/FSB |
2000MT/s (HT1.0) |
2000MT/s (HT1.0) |
2000MT/s (HT1.0) |
| Styrkrets |
NV nForce 520LE |
NV GeForce 7025/ nForce 630a |
NV GeForce 7025/ nForce 630a |
| Integrerat grafikkort |
- |
NV CineFX 3.0 (DX9) |
NV CineFX 3.0 (DX9) |
| Grafikkorts gränssnitt |
1*PCI-E x16 port |
1*PCI-E x16 port |
1*PCI-E x16 port |
- |
RGB port |
RGB port |
| Minnestyp |
Dubbla kanalers DDR3
1666+/1333/1066 |
Dubbla kanalers DDR3
1333+/1066 |
Dubbla kanalers DDR3
1333+/1066 |
| Minnes DIMM |
4*DDR3 (Max 16GB) |
2*DDR3 (Max 8GB) |
2*DDR3 (Max 8GB) |
| Expansionsplatser |
2*PCI-Ex1 + 4*PCI |
2*PCI-Ex1 + 1*PCI |
2*PCI-Ex1 + 1*PCI |
| ATA kontakter |
2*SATA 3Gb/s + 1*PATA |
4*SATA 3Gb/s |
4*SATA 3Gb/s |
| SATA RAID |
0, 1 (nForce 520LE) |
0, 1, 5, 10
(GeForce 7025/ nForce 630a) |
0, 1, 5, 10
(GeForce 7025/ nForce 630a) |
| USB |
8*USB2.0 |
10*USB2.0 |
10*USB2.0 |
| Ljud |
8-channel HD |
8-channel HD |
8-channel HD |
| 1394 |
- |
- |
- |
| LAN |
10/100 LAN |
GbE LAN |
GbE LAN |
| Funktioner & mjukvara |
4+1 faser, On/Off Charge, Ultra Durable 2 Classic, USB 3x power, Endast 50 000h solida kondensatorer, 108dB SNR Blu-ray, Auto Green, EasyTune6, ErP Ready |
4+1 faser, On/Off Charge, Ultra Durable 2 Classic, USB 3x power, Endast 50 000h solida kondensatorer, 108dB SNR Blu-ray, Auto Green, EasyTune6, ErP Ready |
4+1 faser, On/Off Charge, Ultra Durable 2 Classic, USB 3x power, 50000hrs solid capacitors for processor VRM, 108dB SNR Blu-ray, Auto Green, EasyTune6, ErP Ready |
| Formfaktor (mm) |
ATX (305x216) |
mATX (244x206) |
mATX (244x206) |
|
För AMD Platform :
*
För den mest exakta termiska avläsningen jämförde GIGABYEs ingenjörer ett traditionellt moderkort (3 faser, järn-baserade spolar, icke lägre "RDS(on) MOSFET") mot ett GIGABYTE Ultra Durable™2 moderkort med 4 strömfaser, Ferrite-baserade spolar och med lägre "RDS(on) MOSFET" i en kontrollerad testmiljö. |
|
| |
|
