Se naște o nouă legendă
GIGABYTE a dezlănțuit nava amiral a plăcilor de bază: Z77X-UP7. Proiectată pentru overclocking extrem, placa de bază GIGABYTE Z77X-UP7 este dedicată overclocker-ilor serioși ce doresc să doboare recorduri mondiale. În acest moment recordul mondial de 7.102GHz pentru procesoare Intel® Core™ i7 este obținut pe o placă de bază GIGABYTE Z77X-UP7. |
|

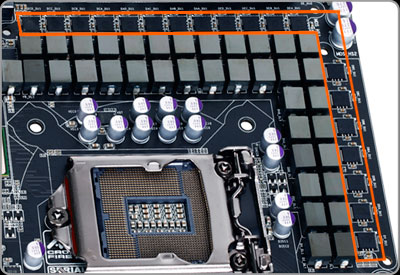

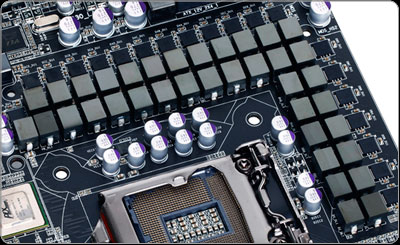

Design de top în industrie cu
32+3+2 faze de alimentare
pentru CPU |
Placa de bază GIGABYTE Z77X-UP7 livrează o cantitate serioasă de energie datorită design-ului său cu 32+3+2 faze de alimentare (32 faze pentru CPU, 3 Intel® HD Graphics, 2 faze VTT). Folosind tehnologia premiată GIGABYTE Ultra Durable™ 5 ce include componente capabile de curenți mari cum ar fi PowIRstages® de la IR cotate la 60A, Z77X-UP7 este capabilă să livreze o putere impresionantă de 2000W. |
| |
|
SSSSSS
|
Design True All
Digital
PWM |

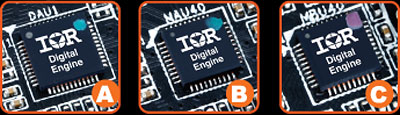

 Placa de bază GIGABYTE Z77X-UP7 beneficiază de un motor complet digital exclusiv pentru a livra maximul de energie către procesoarele din a 3-a generație Intel® Core™. Folosirea de controllere complet digitale permite o livrare mai precisă de energie către componentele cu consum mare de pe placa de bază. |
| |
|
All Digital Power |
| |
| |

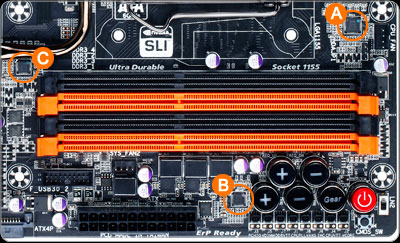

4 zone principale de alimentare |
|
|
| |
Utilitarul GIGABYTE 3D Power * |
|
|
|
|
Plăcile de bază din seria GIGABYTE Z77 beneficiază de un motor exclusiv complet digital ce livrează energie către CPU, grafica din procesor, VTT și memoria sistemului. Acest motor complet digital permite o compensare precisă a auto-voltajului pentru un control excelent al modului în care este livrată energia către placa de bază din seria GIGABYTE 7.
|
*Setările de ajustare pot varia în funcție de model |
|
|
|
| |
|
Ultra Durable™ 5 |
|
|
| |
|
Putere rece, înăuntru și afară |
Cele mai bune plăci de bază Ultra Durable™ ale momentului
GIGABYTE ridică din nou ștacheta calității și durabilității plăcilor de bază cu cea mai nouă tehnologie Ultra Durable™ 5, ce include componente capabile de curenți mari pentru zona de alimentare a CPU pentru obținerea de performanțe capabile să doboare recorduri, pentru o funcționare rece și eficientă și pentru o durată de viață extinsă a plăcii de bază.
|
|
Power Stage cotate la 60A de top în industrie cu pierderi mici, eficiență crescută și un excelent management termic. |
| |
|
| |
|
High Side
MOSFET |
| |
|
|
Driver IC |
|
|
| |
|
|
Low Side Mosfet |
|
|
| |
Ultra rece, Ultra eficient, Ultra performanță |
MOSFET tradițional |
IR3550 PowIRstage® |
|
| |
* Rezultatele testelor sunt doar de referință. Rezultatele pot diferi în funcție de configurația sistemului.
* 4 phase IR3550 PowIRstage® cu 2x Copper PCB vs. 4 phase MOSFET tradițional
@ încărcare de 100A testate 10 minute în laborator fără radiator |
|
|
| |
|
|
Grafică 4-Way |

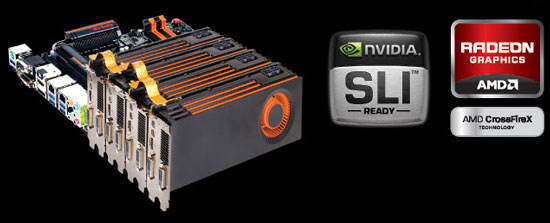

GIGABYTE Z77X-UP7 reprezintă cea mai scalabilă platformă grafică din industrie, cu suport atât pentru 4-way ATI CrossfireX™ cât și pentru Nvidia SLI™. Oferind conectivitate PCI Express 3.0 x8 pe 4 sloturi, Z77X-UP7 permite rendering 3D ultra fin, cadre ultra-rapide pe secundă și capabilități grafice îmbunătățite pentru utilizatorii ce doresc să obțină cele mai mari nivele de performanță grafică din sistemul lor. |
|
- PCIe Gen. 3 x16 nativ cu Direct Link către CPU
Slotul negru PCI Express x16 oferă link direct către CPU, permițând evitarea cip-ului PLX. Astfel se permite cea mai rapidă conexiune posibilă pentru testele cu o singură placă video. |
| |
|
OC-BIOS |
3D BIOS™ |
 GIGABYTE a redesenat complet experiența traditională BIOS, oferind utilizatorilor mainstream și entuziaști un design exclusiv in-house pentru UEFI BIOS. Beneficiind de o interfață grafică superioară capabilă de imagini color de 32-bit și navigație fluidă și prietenoasă cu mouse-ul, modul 3D GIGABYTE permite utilizatorilor începători sau ocazionali să înțeleagă mai clar zonele plăcii de bază ce sunt afectate prin setările BIOS, înțelegând astfel mai bine funcționalitatea acestuia. Modul avansat oferă un mediu mai complex al UEFI BIOS destinat în special overclockerilor și utilizatorilor avansați ce doresc un control maxim asupra hardware-ului din PC. |
| |
Dual UEFI BIOS™ |
  În inima acestei tehnologii 3D BIOS™ este o pereche de BIOS ROM fizice care conţin tehnologia exclusivă GIGABYTE Dual UEFI BIOS™ , bazată pe tehnologia patentată GIGABYTE DualBIOS™ ce recuperează automat datele din BIOS când BIOS-ul principal s-a defectat. |
| |
|
Comutator BIOS
Având un comutator BIOS onboard, utilizatorii pot selecta manual ce BIOS să folosească (BIOS-ul principal sau cel de backup), astfel încât pot folosi un BIOS pentru uz normal și celălalt pentru overclocking. Utilizatorii pot de asemenea compara 2 versiuni diferite de BIOS, o facilitate utilă atunci când se dorește un update de BIOS fără a se pierde setările originale.
Comutator DualBIOS™ Disable
Folosind comutatorul onboard DualBIOS™ Disable, utilizatorii pot dezactiva opțiunea de recovery a DualBIOS™, câștigând astfel timp între overclock-urile ratate.
|
| |
|
OC-Touch |
OC-Touch permite overclockerilor să obţină rapid si uşor cele mai bune performanţe cu sistemul lor. Cu ajutorul butoanelor onboard OC-Touch, utilizatorii pot modifica manual multiplicatorul CPU, schimba setările BCLK, şi chiar modifica BCLK în incremente de 1MHz sau 0.1MHz. Aceste modificări pot fi făcute oricând în BIOS, DOS sau Windows în timp real fără a mai fi nevoie de reboot, astfel încât utilizatorii pot face rapid modificări de fineţe pentru a găsi frecvenţa maximă a procesorului lor. Sunt incluse de asemenea module onboard de măsurare a tensiunii pentru a permite utilizatorilor să monitorizeze cu uşurinţă tensiunile individuale ale componentelor iar comutatorul onboard LN2 Mode permite utilizatorilor să scadă rapid frecvența CPU cu un multiplicator x16 în timpul overclocking-ului extrem astfel încât deschiderea aplicațiilor de test cum ar fi CPU-Z să nu cauzeze un eșec al overclocking-ului. |
| |
|
OC Gear |
|
| |
|
BCLK steppings. |
LN2 mode |
| |
|
|
CPU Ratio
Up(+)/Down(-)button |
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
| |
Onboard Voltage Measurement Module |
Clear
CMOS |
Users can conveniently probe with a power
meter to measure component voltages. |
|
|
| |
|

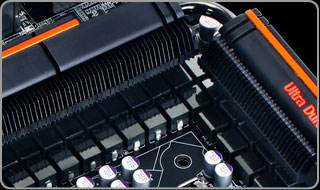

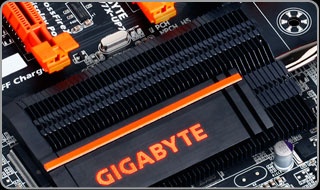

Design de răcire cu lamele subțiri Thin Fin |
GIGABYTE a creat un design nou pentru radiatoare, “Thin Fin”, ce poartă semnătura GIGABTYE OC în portocaliu. Fiind construite cu lamele ultra subțiri de metal, radiatoarele permit acoperirea unei suprafețe mai mari astfel încât schimbul de căldură se face rapid. |
| |
|
|
|
| |
|
|

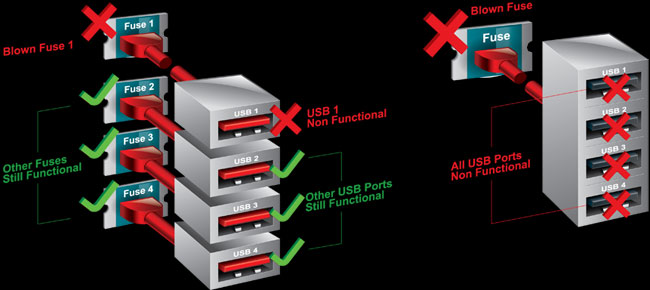

O siguranţă pentru fiecare port USB |
Design GIGABYTE cu o siguranţă pe fiecare port USB |
Design tradiţional cu o siguranţă pentru porturi
Multi-USB
|
|
|
| |
3X USB Power |
Plăcile de bază GIGABYTE aduc un plus de putere de 3x pe USB, oferind compatibilitate crescută şi mai multă energie echipamentelor USB. Designul unic de alimentare USB de la GIGABYTE este de asemenea capabil să regleze ieşirea pe toată gama de tensiuni, astfel crescând compatibilitatea cu echipamentele USB. În plus, siguranţele dedicate cu rezistenţă redusă asigură căderi de tensiune mai joase şi permit o distribuire mai stabilă şi mai consistentă de energie.. |
| |
|
Port USB On/Off Charge |
|
GIGABYTE te ajută să încarci rapid iPhone / iPad / iPod Touch
|
Tehnologia GIGABYTE On/Off Charge permite încărcarea iPhone, iPad şi iPod Touch indiferent că PC-ul este pornit, în standby sau chiar oprit. Fiind derivat din caracteristica apreciată GIGABYTE 3x USB Power, On/Off Charge permite echipamentelor să primească mai mult curent din porturile USB ale plăcilor de bază GIGABYTE faţă de cât permit porturile USB standard, astfel încât încărcarea prin PC va fi la fel de rapidă ca şi cu încărcatorul echipamentului. |
| |
| |
| |
|

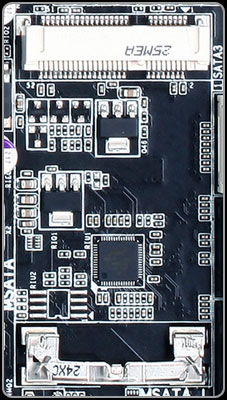

Conector mSATA Onboard |
|
Suport unic onboard mSATA SSD |
Placa de bază GIGABYTE Z77X-UP7 este dotată cu un slot mSATA onboard ce permite integratorilor DIY să beneficieze de tehnologii avansate bazate pe SSD cum ar fi Intel® Smart Response şi Intel® Rapid Start. Instalarea unui mSATA SSD accesibil şi de capacitate mică direct pe placa de bază îmbunătăţeşte performanţele PC-ului datorită unui timp de răspuns general mai bun, unui timp mai scurt de boot şi a unor timpi mai reduşi pentru resume.
Simplu și Eficient
Modulele mSATA sunt uşor de instalat, ocupă mai puţin spaţiu, consumă mai puţină energie şi nu necesită cabluri suplimentare pentru sistemele cu dimensiuni mici.
Cost redus
Modulele mSATA sunt mai ieftine decât SSD-urile normale – folosind mai putin PCB şi neavând nevoie de carcasă exterioară.
Folosesc bus SATA, nu PCIe
mSATA SSD folosesc o interfaţă Mini-PCIe ce se conectează direct la placă prin portul de date SATA, lăsând libere toate lane-urile PCIe.
|
| |
|
80 Port
Debug Display |
|
Un Debug LED onboard (Embedded post code LED display) simplifică semnalele plăcii de bază și indică starea sistemului. |
| |
|
Panoul spate |
| |
|
|
Optical Digital
Audio Output |
Daul LAN
(Including Intel® GbE LAN) |
| |
PS/2 port |
VGA port |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
HDMI |
|
|
| |
USB 3.0 |
DVI port |
DisplayPort |
USB 3.0 |
110dB 8-ch
HD Audio |
|
|
*Rezultatele testelor sunt doar de referință. Rezultatele pot varia în funcție de configurația sistemului. |
Pozele de mai sus sunt doar de referință. Specificațiile plăcilor de bază pot varia în funcție de model. |
| |
|
|
