  Driver MOSFET : Integrarea componentelor VRM
                  Driver MOSFET : Integrarea componentelor VRM

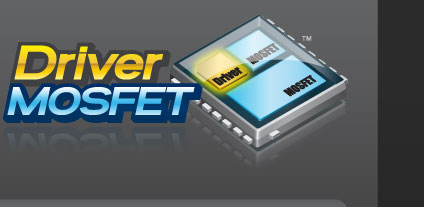

Un Voltage Regulator Module (VRM) tradiţional este compus din Bobine, Condensatori, MOSFETs şi un Driver IC. Prin încorporarea MOSFETs şi Driver IC în concordanţă cu specificaţiile Intel® Driver MOSFET, putem obţine un transfer mai mare de energie şi creşte eficienţă la frecvenţe mai mari de comutaţie pentru a satisface nevoile crescânde de energie ale procesoarelor de azi. Driver MOSFETs ajută de asemenea la reducerea nevoilor de spaţiu pentru VRM în zona CPU.
  Discrete PowerMOS x 2
Driver IC x 1
  Suprafaţa redusă
cu 50% !
  MOSFET tradiţional + Driver IC
  Driver MOSFET

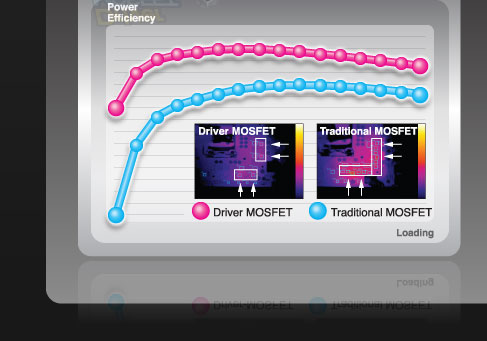

  Eficienţă energetică
  Beneficiile GIGABYTE Ultra Durable 3 cu Driver MOSFETs

GIGABYTE Ultra Durable 3 cu
Driver MOSFETs
Design
tradiţional

Eficienţă energetică
Bună
Slabă

Pierderi de putere
la comutaţie
Mici
Mari

Căldură generată
Puţină
Multă

Durabilitate
Mare
Mică
  În ce constă designul GIGABYTE Ultra Durable™3?
Semnătura specifică a plăcilor de bază GIGABYTE Ultra Durable™ 3 este reprezentată de PCB cu 2x cantitate de cupru, condensatori solizi japonezi cu durată de viaţă de 50000h, bobine cu miez de ferită cu eficienţă energetică crescută faţă de bobinele comune cu miez de fier şi MOSFETi Lower RDS(on) cu rezistenţă scăzută, ce reduc consumul de energie şi generarea de căldură.
Ferrite Core Choke


50,000 hr.
Japanese
Solid Capacitor
Lower RDS(on)
MOSFET


2X Copper
Inner Layer
Strat de semnal

Prepreg

Strat alimentare

Nucleu


Strat de masă
Prepreg
Strat de semnal

Benefits of 2x Copper PCB
● Cooler than traditional motherboards
● Enhanced durability
● Improved energy efficiency
● Greater margins for overclocking
PCB (Printed Circuit Board)

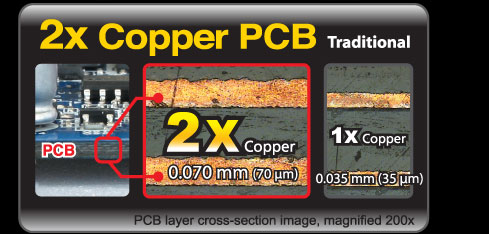

PCB cu 2x cupru (PCB 2 oz cupru) = masa stratului de cupru
30.48 cm x 30.48 cm (1 square foot) PCB = 56.7 g (2 oz)

Strat de cupru Grosime
2x cupru 0.070mm (70 µm)
1x cupru 0.035mm (35 µm)
Temperaturi
scăzute
Overclocking
mai bun
Eficienţă
energetică mare
Impedanţă de 2x mai mică Interferenţe EMI
scăzute
Protecţie ESD
mărită
