GIGABYTE X58A-OC foloseşte un nou design VRM denumit OC-VRM, ce include o combinaţie de condensatori POS foarte conductivi, bobine MPFC (Max Power Ferrite Core) ce funcţioneaza până la 50A, şi Driver-MOSFETs. Toate acestea împreună sunt capabile să distribuie curent mai mare către procesor, cu o eficienţă mai bună şi temperaturi mai joase. OC-VRM permite utilizatorilor sa overclockeze frecvenţa PWM cu ajutorul unui comutator onboard, pentru ajustări în timp real. Când procesorul are nevoie de energie maximă, utilizatorii pot creşte frecvenţa PWM pentru a distribui mai mult curent prin acest design unic format din condensatori POS şi bobine MPFC. În plus, GIGABYTE a ales în mod special componente care sa nu obstrucţioneze şi a proiectat cu atenţie aşezarea lor pentru ca overclockerii extremi să poată izola rapid şi uşor placa de bază. |
|
Mai rapid şi mai uşor de izolat |
| |
X58A-OC Alte plăci de bază |
|
 |
Output până la 1200W |
IN-PUT până la 1500W
2x 8Pin conectori de alimentare CPU |
|
Driver
Mosfet |
|
Mai puternic: temperaturi scăzute
Bobină până la 50A |
|
Mai rapid: Durabil
Toată placa are condensatori Pos |
|
Intersil Overclocking PWM |
|
Rapid: Timp real
Frecvenţa PWM overclockată la
600K/800K/1000K |
|
 |
|
|
 |
OC-Touch permite overclockerilor să obţină rapid si uşor cele mai bune performanţe cu sistemul lor. Cu ajutorul butoanelor onboard OC-Touch, utilizatorii pot modifica manual multiplicatorul CPU, schimba setările BCLK, şi chiar modifica BCLK în incremente de 1MHz sau 0.3MHz. Aceste modificări pot fi făcute oricând în BIOS, DOS sau Windows în timp real fără a mai fi nevoie de reboot, astfel incât utilizatorii pot face rapid modificări de fineţe pentru a găsi frecvenţa maximă a procesorului lor. Butonul onboard 4G Ready permite overclockerilor începători sa atinga automat frecvenţa de 4GHz, în timp ce utilizatorii avansaţi îl pot folosi sa ajungă la 4GHz înainte de a continua cu OC-Touch pentru a găsi cu rapiditate limitele procesorului. Sunt incluse de asemenea module onboard de măsurare a tensiunii pentru a permite utilizatorilor să monitorizeze cu uşurinţă tensiunile componentelor. |
|
 |
 |
| |
|
Start Engine |
|
BCLK Up |
|
|
| |
Restart |
CPU Ratio up |
|
|
CPU Ratio Down |
|
BCLK Down |
DeBug LED |
|

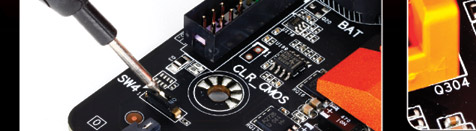

Modul onboard de măsurare a tensiunilor
Utilizatorii pot măsura cu usurinţă tensiunile componentelor cu un aparat de măsură. |
|
4G Ready button
Butonul 4G Ready overclockează automat CPU la 4GHz la următorul boot. |
|
OC Gear
Incremente de 1MHz sau 0.3MHz pentru
BCLK. |
|
 |
OC-Cool foloseşte un nou design de răcire luminat cu LED-uri şi 7 conectori cu 4-pin Smart Fan ce permit overclockerilor să controleze cu uşurinţă temperaturile întregului sistem. Răcirea OC-Cool maximizează convecţia sistemului pentru a elimina aerul fierbinte prin panoul IO din spate şi pentru a optimiza răcirea pasivă. Luminarea OC-Cool cu LED pe North şi South Bridge aduce un plus de „cool”.
7x 4pin header Smart Fan controllers
|
|
SysFan or GPU |
| |
SysFan or GPU |
|
SysFan or GPU |
|
SysFan or GPU |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
Disipă rapid căldura |
Design de răcire cu LED pentru coolerele North şi South Bridge |
|
SysFan or GPU |
CPU Fan |
SysFan or DDR |
|
