Caracteristici
|
|
Ultra Durable™ 3

  Lider în industria plăcilor de bază!
Tehnologiile GIGABYTE Ultra Durable™ 3 + Smart 6™
Calitatea răcirii cu cupru
  Tehnologia GIGABYTE Ultra Durable™ 3


Seria Ultra Durable 3 de plăci de bază de la GIGABYTE conduce încă o dată industria de plăci de bază cu un design de cea mai bună calitate și foarte inovator. Astfel se oferă prima placă debază consumer desktop cu un design ce folosește 57g de cupru pentru straturile de Alimentare și de Masă, coborând dramatic temperatura sistemului, îmbunătățind eficiența energetică și stabilitatea pentru overclocking.

Ferrite Core
Choke

50,000 hrs. Japanese Solid Capacitor

Lower RDS(on)
MOSFET


2 oz Copper
Inner Layer
Strat de semnal

Prepreg

Strat de alimentare /
masă

Nucleu


Strat de masă
Prepreg
Strat de semnal

  Măsurarea temperaturii CPU VRM în setup cu răcire cu apă și CPU rulând la o încărcare de 100%

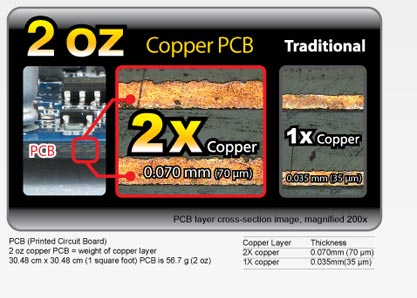

      Beneficiile designului PCB cu 2 oz (57g) de cupru
  Temperaturi
scăzute
Overclocking
mai bun
Eficiență
energetică
crescută
Impedanță
de 2X
mai mică
Interferențe
EMI
scăzute
Protecție
ESD mărită

Temperatură scăzută
Dublarea cantității de cupru duce la o soluție termică de răcire mai bună printr-o împrăștiere mai eficientă a căldurii din zonele critice ale plăcii de bază cum ar fi zona de alimentare CPU, prin toată placa de bază. De fapt, plăcile de bază GIGABYTE Ultra Durable 3 reușesc să aibe temperaturi de lucru cu până la de 2 ori mai joase față de plăcile de bază tradiționale.
Diagrama termică CPU VRM în Infraroșu








 * Măsurători ale temperaturii CPU VRM cu CPU rulând la 100% încărcare.
Impedanță de 2X mai mică
În plus, dublarea cantităţii de cupru coboară impedanţa PCB cu 50%. Impedanţa este o măsură care arată cu cât circuitul se opune trecerii curentului. Cu cât mai puţin curent împiedicat, cu atât mai puţină energie risipită. Pentru plăcile de bază GIGABYTE Ultra Durable 3, acest lucru înseamnă că pierderea totală de energie în PCB este redusă cu 50%, ceea ce înseamnă şi mai puţină căldură generată. 57g de cupru înseamnă şi îmbunătăţirea calităţii semnalului, oferind stabilitate mai bună sistemului şi permiţând plaje mai mari pentru overclocking.

2 oz Copper PCB


1 oz Copper PCB


  Electron

  Electron

Impedanță Ω
  Mai jos = mai bun



    Lower


  Overclocking mai bun

Oferind suport nativ pentru memorii DDR3 de până la 2200+ și DDR2 de până la 1366+MHz, seria de plăci de bază GIGABYTE Ultra Durable 3 permite utilizatorilor să atingă frecvențe mai mari la memorie cu un voltaj mai mic și să obțină performanțe mai mari ale memoriei cu un consum redus de energie pentru a rula cele mai intense aplicații ce au nevoie de memorie cum ar fi video high-definition și jocurile 3D.

Interferențe electromagnetice EMI scăzute
Un design bun al PCB este cheia controlării emisiilor EMI. Design-ul GIGABYTE Ultra Durable 3 Classic folosește 57g de cupru pentru straturile de masă, îmbunătățind integritatea semnalului și coborând emisiile EMI printr-un strat foarte eficient de masă.

* Interferențele electromagnetice(EMI) sunt niște perturbări nedorite ale semnalului, ce afectează aparatele electronice din jur.
Mai jos = mai bun


Eficiență energetică crescută
Creșterea grosimii stratului de alimentare PCB al plăcii de bază prin folosirea a 57g de Cupru permite curentului electric să curgă cu rezistență scăzută, crescând eficiența energetică a circuitului prin pierderi mai mici de energie și mai puțină căldură generată.

Protecție ESD mărită
2 uncii (57g) de Cupru pentru stratul de Masă al PCB-ului plăcii de bază permite o descărcare electrostatică (Electro-Static Discharge - ESD) mai eficientă cu până la 10%. Aceasta ajută la mai buna protecție a componentelor plăcii de bază împotriva distrugerilor cauzate de electricitatea statică.
