Diseño de potencia para la CPU completamente digital con IR® |
Las motherboards de la Serie 9 de GIGABYTE usan los mejores controladores PowIRstage™ de la industria de International Recifier®. Estos componentes son 100% digitales, ofreciendo una increíble precisión en la entrega de energía permitiendo que los entusiastas obtengan el absoluto máximo rendimiento de su procesador Intel® Core™ de 4ta generación.
|
Solución completa de International Rectifier (IR®) |
|
Con todos los controladores PWM digitales de IR® |
|
CPU |
Memoria |
|
Proveedor número 1 del mundo de PWM para ordenadores de sobremesa |
|
|
Diseño en un único encapsulado |
IR ha reutilizado su tecnología más avanzada de empaquetado, desarrollada para los DirectFET®, mejorando significativamente las capacidades térmicas y el layout de los PowIRstage®sobre las de otros empaquetados MCM.
|
Diseño en un único encapsulado |
|
MOSFET de lado alto |
|
Driver IC |
|
MOSFET de lado bajo |
|
VS. |
Diseño multi-chip |
|
Otros diseños utilizan un chip para cada componente, colocando los MOSFETs de lado alto y bajo uno frente al otro y junto al driver, ocupando un área significativa dentro de la placa y generando mayores pérdidas eléctricas.
|
|
|
MOSFET de lado alto
(MOSFET tradicional) |
|
MOSFET de lado bajo
(MOSFET tradicional) |
|
Driver
(Driver del MOSFET) |
|
|
Todo Potencia, por dentro y por fuera. |
La GIGABYTE Z97X-SOC Force con chips Ultra Durable PowlRstage, los más valorados de la industria por sus bajas pérdidas. |
|
|
|
Las conexiones entre los MOSFETs utilizan cobre de bajas pérdidas, lo que, además de reducir las mismas, ayuda a que se distribuya el calor. |
|
Chip específico para activar MOSFETs de International Rectifier. |
|
El MOSFET de lado alto (ControlFET) tiene una resistencia de puerta muy baja. El MOSFET de lado bajo (SyncFET) tiene un diodo Schottky integrado para una mayor eficiencia si cabe. |
|
La corriente recorre un camino muy pequeño desde la parte inferior del dispositivo, bien a través del ControlFET (ciclo de trabajo ON) o del SyncFET (ciclo de rabajo OFF) y a través del clip de cobre. Este es otro de los motivos por el que el dispositivo dura tanto y puede soportar 60A. |
|
El leadframe de cobre, hecho a medida, extrae el calor del silicio. |
|
|
|
PWM controller |
MOSFET Drivers |
Traditional High and Low side MOSFETs |
Choke |
Capacitor |
CPU |
|
|

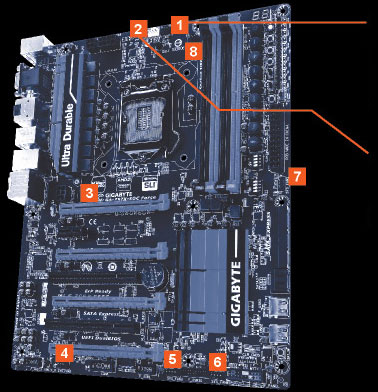

Soporte para 8 ventiladores del sistema |
8 pines para ventiladores Smart Fan estratégicamente colocados permiten un control más preciso de los ventiladores del sistema y de la CPU. |
|
|
Ventilador OPT
Pin extra para ventilador de CPU
Útil para sistemas de refrigeración de alto rendimiento con dos ventiladores |
|
Ventilador CPU |
|
6 ventiladores de sistema ![](features-12.jpg) |
|
![](features-13.jpg) |
8 conectores para
ventiladores
![](features-14.jpg) |
|

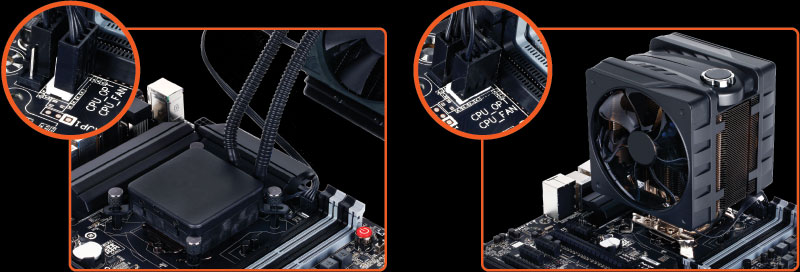

Soporta OPT Fan de GIGABYTE |
|
|
Opción 1: Soporte para bomba de agua |
|
Opción 2: Ventilador OPT + ventilador CPU
|
|
|
Muchos de los enfriamientos líquidos de hoy requieren obtener energía de los puertos para ventiladores del CPU tanto para la bomba de agua como para los ventiladores. Las motherboards Serie 9 de GIGABYTE soportan ventiladores OPT con un pin adicional que puede ser usado para conectar una bomba de agua que se configurará para trabajar a la máxima velocidad. El Ventilador OPT también es utilizado por los disipadores de alto rendimiento con dos ventiladores. |
Capacitores sólidos
10K Durable Black™ |
Lifespan |
Las características y las especificaciones finales de los componentes pueden variar según el modelo.
Las especificaciones y fotografías pueden estar sujetas a cambios sin previo aviso.
|
|
|
Capacitores sólidos de gama alta de 10K horas |
Capacitores sólidos normales de 5K horas |
Capacitores sólidos estándares de 2K hora |
|
|
|
|
Las motherboards Serie 9 de GIGABYTE integran los capacitores sólidos de mayor calidad que han sido evaluados para trabajar con la mayor eficiencia por extensos periodos de tiempo, aún bajo configuraciones extremas. Esto ofrece tranquilidad para los usuarios que llevan sus sistemas al límite, y aún demandan la mayor confiabilidad y estabilidad. |
5x (15µ) Gold Plated CPU socket Design |
GIGABYTE 9 series overclocking motherboards come equipped with a gold plated CPU socket, which means that enthusiasts can enjoy absolute reliability and longevity for the CPU socket overtime, without having any concerns about corroded pins and bad contacts. |
15µ Gold Plated
CPU socket |
|
|
3μ Gold Plated
CPU Socket |
|
|
|
|
|
|
μ= microinch |
|
|
Standard Design |
|
New Design |
|
|
|
|

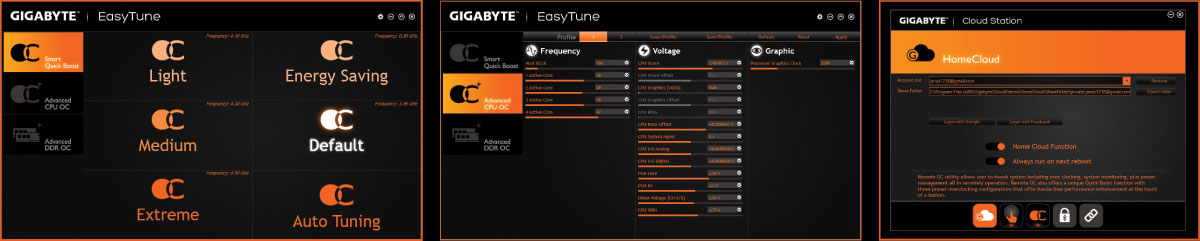

App Center de GIGABYTE Incluyendo las Utilidades EasyTune™ y Cloud Station™ |
APP Center de GIGABYTE te da un fácil acceso a las aplicaciones de GIGABYTE que te ayudan a obtener el mayor provecho de tu motherboard. Utilizando una sencilla y unificada interfaz, APP Center de GIGABYTE te permite ejecutar todas las aplicaciones de GIGABYTE instaladas en tu sistema. |
![](features-20.jpg) |

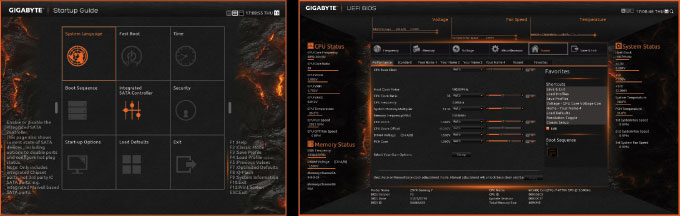

Nueva GIGABYTE UEFI DualBIOS™ con cuadro de mandos |
UEFI DualBIOS™ de GIGABYTE dispone de una interfaz de usuario rediseñada que ofrece al usuario la posibilidad de tomar el control de su entorno BIOS como nunca antes se había visto. |
• Tome el control de su BIOS a través de una interfaz de usuario totalmente personalizable.
• Ajuste de parámetros de rendimiento y overclocking en tiempo real.
• Suave movimiento de ratón y accesos directos para una rápida navegación. |
|
|
