  Driver MOSFET : Integrando los Componentes del VRM
                  Driver MOSFET : Integrando los componentes del VRM

Un Módulo Regulador de Voltaje (VRM) tradicional consiste de un Choque, Capacitores, MOSFETs y un Driver IC. Al incorporar el MOSFET y el driver IC en concordancia con la especificación Intel® Driver MOSFET, podemos lograr una mayor transferencia de poder y un incremento en la eficiencia en frecuencias de cambio altas para satisfacer las crecientes demandas de energía de los procesadores de hoy. Driver MOSFET además ayuda a reducir el espacio requerido en el VRM del CPU.
  PowerMOS Discreto x 2
Driver IC x 1
  Área de Montaje
50% Menor!
  MOSFET Tradicional+ Driver IC
  Driver MOSFET

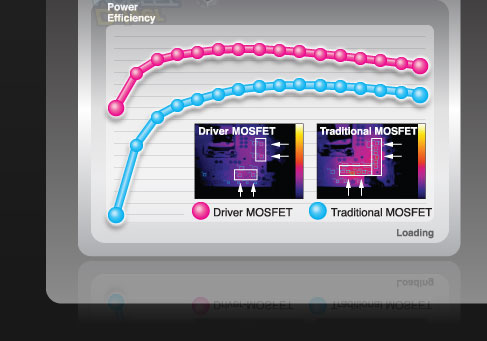

  Efic. Energética
  Beneficios de Ultra Durable 3 con Driver MOSFET de GIGABYTE

Ultra Durable 3 de GIGABYTE con
Driver MOSFETs
Diseño Tradicional

Efic. Energética
Buena
Pobre

Pérdida de
Energía
Baja
Alta

Calor Generado
Bajo
Alta

Durabilidad
Alto
Baja
  ¿Qué es el diseño Ultra Durable™3 de GIGABYTE?
La tecnología Ultra Durable™ 3 característica de GIGABYTE cuenta con Capacitores Sólidos Japoneses de 50,000 hrs, 2x en Cobre en el PCB, Choques con núcleo de Ferrita con mayor eficiencia energética en comparación con choques de hierro comunes y MOSFETs de bajo RDS(activo) que ofrecen menor resistencia, por lo tanto reduciendo el consumo de energía y el calor generado.
Ferrite Core Choke


50,000 hr.
Japanese
Solid Capacitor
Lower RDS(on)
MOSFET


2X Copper
Inner Layer
Signal Layer

Prepreg

Power Layer

Core


Ground Layer
Prepreg
Signal Layer

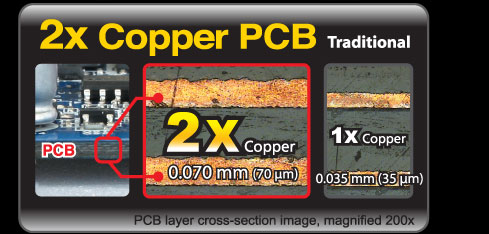

Beneficios de 2 oz de Cobre en el PCB
● Más Fresca que otras motherboards
● Mayor Eficiencia energética
● Mayor Durabilidad
● Mayor Margen de Overclock
PCB (Printed Circuit Board)
2x copper PCB = 2 oz copper PCB = weight of copper layer
30.48 cm x 30.48 cm (1 square foot) PCB is 56.7 g (2 oz)

Capa de Cobre Grosor
2x cobre 0.070mm (70 µm)
1x cobre 0.035mm (35 µm)
Menor Temperatura

Mayor
Overclock
+ Eficiencia Energética Impedancia
2x Menor
Menor EMI

+ Protección ESD
