Placas Madre H55/H57 USB 3.0 de GIGABYTE
USB3.0 onboard acceleration
GA-H55M-USB3 GA-H57M-USB3

Experimenta un nuevo mundo en entretenimiento de alta definición y transferencias de datos súper veloces con la nueva serie de placas madre H55/H57 de GIGABYTE. Con soporte para los últimos CPUs Core™ i3, Core™ i5 y Core™ i7 socket LGA de Intel® siendo estos los primeros con un procesador gráfico integrado, las placas madre H55/H57 de GIGABYTE permiten una excepcional calidad en la reproducción de contenido en alta definición inalcanzable para previas soluciones gráficas integradas. Integradas con las últimas opciones en conectividad, las series H55/H57 de GIGABYTE soportan un amplio rango de interfaces de conexión incluyendo VGA, DVI, HDMI y DisplayPort además de ofrecer soporte para la próxima generación de opciones de transferencia incluyendo el USB 3.0*, que permite que transfieras una película en HD de 25 GB en solo 70 segundos.

Aprovechando el éxito de la tecnología Ultra Durable™ 3 de GIGABYTE con sus 2 onzas de Cobre e incluyendo una serie de características de última generación integradas en Smart6™, las tecnología de ahorro energético Dynamic Energy Saver™ 2, DualBIOS™ y el estándar Europeo EuP, la serie de placas madre H55/H57 de GIGABYTE proveen de una plataforma eficiente y potente.

No importa si eres un entusiasta de entretenimiento en el hogar esperando la mejor experiencia en HD, o si solo deseas ver los últimos estrenos de Hollywood en todo el esplendor del HD, las series H55/H57 de GIGABYTE CUENTAN CON UNA CARACTERÍSTICA que harán tus noches de películas memorables. Lo único que te faltará será tu comida preferida.

Observa el Video Flash


Primer Solución USB 3.0
NEC compatible con USB 2

Usando la nueva generación de interfaz NEC USB 3.0 con un incremento de 10x en la velocidad de transferencia en contra del USB 2.0, el USB 3.0 cuenta con transferencias bidireccionales para transferencias simultaneas entre la PC y los Dispositivos USB.

Tranferencias más Veloces
   tRANSFERIR Película HD de 25GB

menos es mejorr

70 seg


13.9 min
(834 seg)


USB 3.0
USB 2.0

Mejor eficiencia en la Transferencia de Datos



  Dual Simplex




Ambas direcciones a la vez

Dispositivo USB 3.0

       PC USB 3.0
La transferencia entre la PC y el dispositivo USB es bidireccional. Los datos se envían
y reciben entre la PC y el USB al mismo tiempo, mejorando la eficiencia de la transferencia.

USB 2.0
Half Duplex




Solo una dirección por vez

Dispositivo USB 2.0

              PC USB 2.0

La transferencia entre la PC y el dispositivo USB es unidireccional. Los datos o se envían o se reciben uno a la vez entre la PC y el USB - no puede enviar y recibir al mismo tiempo.
Observa el demo Flash

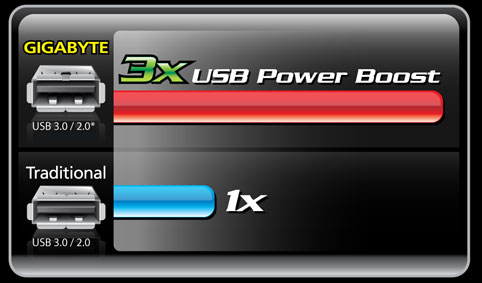

Incrementa la compatibilidad con 3x USB power boost

3x USB Power Boost de GIGABYTE fue diseñado para maximizar la compatibilidad y estabilidad de los dispositivos USB, tales como dispositivos de almacenamiento externos y discos ópticos, ya que suministra suficiente energía a través de un solo puerto USB. Esto ayuda a liberar puertos USB para usar más dispositivos USN en una placa madre.

*3x USB power desde puertos USB 2.0 está disponible solamente en algunos modelos.
Por favor consulta la caja de la placa madre o el sitio web de GIGABYTE para más detalles.

▲top

Modelos Intel H55/H57

Modelo
Soporte de CPU
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
Socket de CPU
LGA1156
LGA1156
LGA1156
Chipset
Intel H57 chipset
Intel H55 chipset
Intel H55 chipset
Video Integrado
Intel HD Graphics*
Intel HD Graphics*
Intel HD Graphics*
Interfaz Gráfica

1*PCI-E 2.0 x16 slot
HDMI / DVI / Display Port

1*PCI-E 2.0 x16 slot
HDMI / DVI / Display Port

1*PCI-E 2.0 x16 slot
HDMI / DVI / Display Port

Tipo de Memoria
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
DIMM de Memoria
4*DDR3 (Max 16 GB)
4*DDR3 (Max 16 GB)
4*DDR3 (Max 16 GB)
Puertos de Expansión
1*PCI-Ex4 + 2*PCI
3*PCI-Ex1 + 3*PCI
1*PCI-Ex4 + 2*PCI
conector ATA
7*SATA 3Gb/s + 1*eSATA + 1*PATA

7*SATA 3Gb/s + 1*eSATA + 1*PATA

7*SATA 3Gb/s + 1*eSATA + 1*PATA
SATA RAID
0, 1, 5, 10 (H57)/ 0, 1, JBOD (JM363)
0, 1, JBOD (JM363)
0, 1, JBOD (JM363)
USB
12*USB2.0 + 2* USB3.0
10*USB2.0 + 2* USB3.0
10*USB2.0 + 2* USB3.0
Audio / 1394/ LAN
8-channel HD/ 1*1394/ 1*GbE
8-channel HD/ 1*1394/ 1*GbE
8-channel HD/ 1*1394/ 1*GbE
Características y Software
USB 3.0, USB 3x power,Smart6, UD3,
DES 2, ATI CrossFireX,DX10, Dolby,
EuP Ready
USB 3.0, USB 3x powerSmart6, UD3, DES 2, DX10, Dolby, EuP Ready
USB 3.0, USB 3x power,Smart6, UD3, DES 2, DX10, Dolby, EuP Ready
Tamaño (mm)
mATX (244x244)
ATX (305x210)
mATX (244x244)

Modelo
Soporte de CPU
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
Socket de CPU
LGA1156
LGA1156
LGA1156
Chipset
Intel H55 chipset
Intel H55 chipset
Intel H55 chipset
Video Integrado
Intel HD Graphics*
Intel HD Graphics*
Intel HD Graphics*
Interfaz Gráfica

1*PCI-E 2.0 x16 slot
DVI, HDMI

1*PCI-E 2.0 x16 slot
DVI,HDMI, DisplayPort

1*PCI-E 2.0 x16 slot
DVI, HDMI

Tipo de Memoria
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
DIMM de Memoria
4*DDR3 (Max 16 GB)
4*DDR3 (Max 16 GB)
2*DDR3 (Max 8 GB)
Puertos de Expansión
1*PCI-Ex4 + 1*PCI-Ex1 + 4*PCI
1*PCI-Ex4 + 2*PCI
1*PCI-Ex4 + 2*PCI
conector ATA
6*SATA 3Gb/s + 1*PATA
5*SATA 3Gb/s + 1*eSATA + 1*PATA
6*SATA 3Gb/s + 1*PATA
SATA RAID
-
-
-
USB
12*USB2.0
12*USB2.0
12*USB2.0
Audio / 1394/ LAN
8-channel HD/ - / 1*GbE
8-channel HD/ 2*1394/ 1*GbE
8-channel HD/ - / 1*GbE
Características y Software

Smart6, UD3 Classic, DES 2, DX10,
EuP Ready

Smart6, UD3 Classic, DES 2, DX10, Dolby, EuP Ready

Smart6, DES 2, DX10, Dolby,
EuP Ready

Tamaño (mm)
ATX (305x210)
uATX (244x230)
uATX (244x210)
Modelo
Soporte de CPU
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
Intel Core i 7/ Core i 5/ Core i 3 Processors
Socket de CPU
LGA1156
LGA1156
LGA1156
Chipset
Intel H57 chipset
Intel H55 chipset
Intel H55 chipset
Video Integrado
Intel HD Graphics*
Intel HD Graphics*
Intel HD Graphics*
Interfaz Gráfica

1*PCI-E 2.0 x16 slot
HDMI / DVI / Display Port

2*PCI-E 2.0 x16 slot
HDMI / DVI / Display Port

1*PCI-E 2.0 x16 slot
-

Tipo de Memoria
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
Channel DDR3 2200+/1800/1600/1333/1066/800 MHz
DIMM de Memoria
4*DDR3 (Max 16 GB)
2*DDR3 (Max 8 GB)
2*DDR3 (Max 8 GB)
Puertos de Expansión
1*PCI-Ex4 + 2*PCI
1*PCI-Ex4 + 2*PCI
1*PCI-Ex4 + 1*PCI-Ex1 + 2*PCI
conector ATA
7*SATA 3Gb/s + 1*eSATA + 1*PATA
5*SATA 3Gb/s + 1*eSATA + 1*PATA
6* Serial ATA 3Gb/s
SATA RAID
0, 1, 5, 10 (H57)/ 0, 1, JBOD (JM363)
N/A
N/A
USB
12*USB2.0 + 2* USB3.0
12*USB2.0
12*USB2.0
Audio / 1394/ LAN
8-channel HD/ 1*1394/ 1*GbE
8-channel HD/ 1*GbE
8-channel HD/ 1*GbE
Características y Software
USB 3.0, USB 3x power,Smart6, UD3,
DES 2, ATI CrossFireX,DX10, Dolby,
ErP Ready
USB 3x power, Smart6, DES 2,
ErP Ready
USB 3x power, DES 2, ErP Ready
Tamaño (mm)
mATX (244x244)
mATX (244x210)
mATX (244x210)

                          *Requires a processor with Intel HD Graphics Technology.
                          **Available features vary by model. Please visit the GIGABYTE website to see a complete listing of motherboard model features.




Video H55


Ensambla de forma sencilla tu HTPC High-end con la H55N-USB3 de GIGABYTE
http://www.youtube.com/watch?v=8fP8kNsyqOo


¿Es una Motherboard H55N-USB3 o una HTPC?
http://www.youtube.com/watch?v=kxur5b85MrA
