GIGABYTE 프리미엄 성능

SATA EXPRESS 커넥터

GIGABYE 9시리즈 OC 메인보드는 SATA Express를 내장하여 기존의 SATA보다 훨씬 제고된 성능을 제공한다. SATA Express는 SATA 3 (6Gb/s)보다 훨씬 향상된 최고 10Gb/s의 데이터 전송율을 제공하여 SSD의 병목 현상을 해결함으로써 성능을 대폭 제고했다.

SATA Express는 PCI-Express 및 SATA의 강점을 통합하여 향상된 전송율을 제공함으로써 SATA Express 아키텍처의 장치가 PCI-Express 장치의 성능과 전송 속도에 버금간다.

SATA
EXPRESS

SATA3

최대 10 Gb/s

최대 6 Gb/s

데이터 전송 속도

SATA EXPRESS

오디오 기술

ALC1150는 고성능 멀티 채널의 HD 오디오칩으로서 최대 115db SNR 오디오를 지원하여 최적의 PC 오디오 품질과 서라운드 오디오를 체험할 수 있게 해준다.
ALC1150 고성능 10채널 오디오칩은 7.1 채널 극장 수준의 서라운드 오디오와 독립적으로 작동하는 2채널 전면 오디오를 지원한다. ALC1150은 2개의 아날로그-디지털 변환장치(ADC)를 내장하고 마이크의 애코 제거(AEC), 빔 포밍(BF) 및 잡음 제거(NS) 등 기술을 지원한다. ALC1150는 Realtek사의 특허받은 전환 기술을 채택하여 최대 115dB의 신호 대 잡음비(SNR)의 오디오 품질과 104dB 신호 대 잡음비의 녹음 품질을 제공한다.

오디오 앰프 통합

게이머 전용으로 설계된, GIGABYTE 9시리즈 울트라 듀러블™ 메인보드는 또한 고성능 오디오 앰프를 내장하여 최대 600Ω 부하를 처리하여 고품질 전문 헤드폰을 사용할 때에 다이나믹한 음역을 표현할 수 있다. 오디오의 미세한 표현이 더욱 선명하고 오디오의 왜곡이 훨씬 줄어 풍부한 서라운딩 스테레오 오디오를 감상할 수 있다.

오디오 잡음 제거

정전기로부터 보호하고 오디오의 왜곡을 막기 위해 Realtek ALC898 오디오 프로레서와 메인보드에 내장된 오디오 증폭칩은 정전기로 인한 손상을 예방해준다. GIGABYTE OC 메인보드는 잡음 제거 설계를 내장하여 메인보드에 내장된 아날로그 오디오 센서 컴포넌트를 통해 메인보드의 잠재적인 정전기 손상을 줄였다.

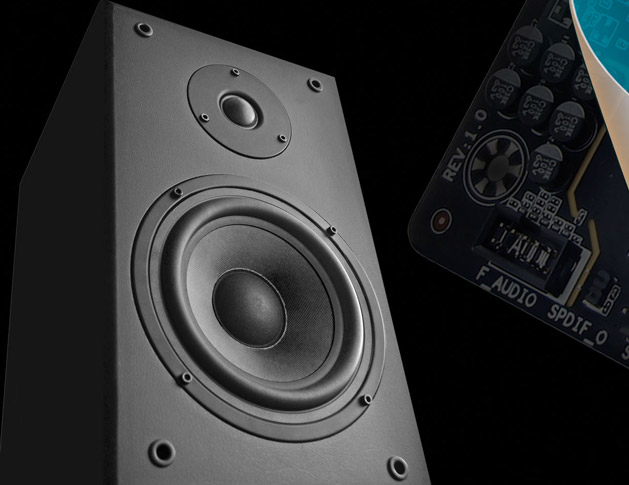

GIGABYTE 9 시리즈 OC 메인보드는 좌우 오디오 채널을 다른 PCB 레이어에 분리 설계하여 간섭을 방지하고 최고의 오디오 품질을 발휘할 수 있게 해준다.

왼쪽 오디오 채널 PCB 레이어



오른쪽 오디오 채널 PCB 레이어

킬러급 네트워킹

즉시, 라이벌을 제거!

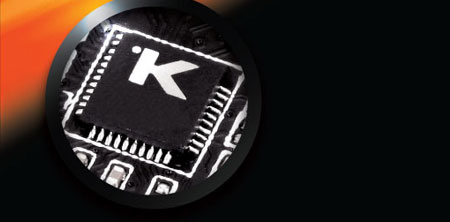

GIGABYTE 9시리즈 메인보드는 Qualcomm Atheros의 Killer™ E2200를 채택하고 있다. 막강한 네트워킹 콘트롤 기능을 갖고 있는 이 칩셋은 기존의 솔루션보다 훨씬 정확한 온라인 게임 및 네트워킹 브라우징을 경험할 수 있게 해준다.

Intel^® Gigabit LAN
Intel® Gigabit LAN은 게이머들이 몹시 선망하는 제품 중 하나로서, 뛰어난 CPU의 부하를 줄여 주는 인터럽트 처리(interrupt handling ) 기능 및 대용량 데이터 패킷을 처리할 수 있는 점보 프레임(Jumbo Frame)과 같은 각종 고성능 기능을 지원한다.

게임 네트워킹 속도

최대 50% 향상

동영상 트래픽

최대 300% 향상

전체 ^® 디지털 CPU전원공급

GIGABYTE 9시리즈 OC 메인보드는 PowIRstage™ 칩을 탑재한, 업계를 선도하는 IR 전원부 제어장치를 사용한다. 이러한 전체 디지털 전원부에 사용된 컴포넌트는 메인보드의 각 핵심적인 컴포넌트가 필요로 하는 전력을 안정적이고 정확하게 공급하고 신세대 Intel^® Core™ 프로세서의 초고성능을 최대한 구현시켜 준다.

IR^® 의 완벽한 전원 솔루션 채택

전체 IR^®디지털 전원부 콘트롤 모듈

CPU	메모리

세계 최고의 전원공급모듈 콘트롤러 공급업체

싱글 패키지 디자인

IR사는 세계 최고 수준의 패키지 기술을 사용하여 특허 신청중인 DirectFET^®설계를 개발했고, 열처리(쿨링) 능력과 레이아웃이 다른 MCM 패키지보다 훨씬 우수한 PowIRstage^®제품을 제조하고 있다.

싱글 패키지 디자인
상단의 MOSFET

	드라이버 IC

하단의 MOSFET

VS.

멀티칩

기타 MOSFET의 레이아웃은 상단 MOSFET, 하단 MOSFET, MOSFET 드라이버 IC 등 멀티칩이 병렬로 배치되어 메인보드의 물리적 공간을 차지할 뿐아니라 불필요한 전력 손실을 일으킨다.

상단의 MOSFET
(기존 MOSFET)

하단의 MOSFET
(기존 MOSFET)

드라이버 IC
( MOSFET 드라이버)

CPU 전원부의 쿨링 장치를 안팎에 장착

GIGABYTE Z97X-SOC Force 및 Z97X-SOC 는 내구성이 매우 강한 PowIRstage^®칩을 내장하여 전력 소모가 적고 효율이 매우 뛰어나 전원부의 발열을 최소화한다.

MOSFETs 사이의 전원을 구리 판박으로 연결하여 전력 소모를 크게 줄이고 열 전달을 돕는다.

IR사가 생산한 MOSFET 드라이버

상단의 MOSFET(Control FET) 는 게이트 차지(gate charge)가 매우 낮다. 하단의 MOSFET(SyncFET) 는 집적된 고성능 쇼트키 다이오드( Schottky Diode)이다.

전류는 장치의 바닥에서 구리 클립을 통해 control FET (duty cycle On) 또는Sync FET (Duty cycleOff)으로 전달하는 경로가 꽤 짧다.

자기 정의된 구리 리드 드프레임이 실리콘에서 열을 빼앗아간다.

PWM 콘트롤러

MOSFET 드라이버

기존의 상하단 MOSFETs

초크

커패시터

CPU

최대8 개의 시스템 팬 슬롯 지원

최대8 개의 스마트형 팬 슬롯을 배치하여 시스템과 CPU 팬을 훨씬 정확하게 제어한다.

OPT 팬 슬롯 별도의 的 CPU팬 슬롯은 수냉식 또는 고급 듀얼 쿨링팬에 사용된다.

CPU 팬 슬롯

6개의 시스템 팬

	8개의 팬 슬롯

GIGABYTE OPT 팬 지원

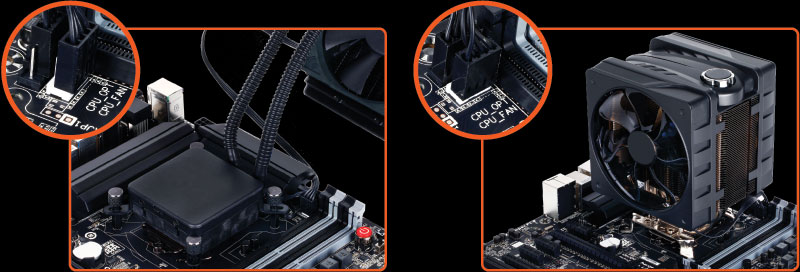

옵션1: OPT 팬 커넥터로 워터펌프 지원

옵션2: OPT 팬 + CPU 팬; 하이엔드 듀얼 판 장치가 방열 성능을 극대화

현재 수많은 업체에서 출시한 수냉식 장치는CPU의 온도변화를 감지할 수 있는 팬 커넥터가 있어서 워터 펌프 및 방열팬의 순환 방열 성능을 최적화한다. GIGABYTE 9시리즈 메인보드에는 CPU OPT팬 커넥터가 각각 별도로 내장되어 있어서 워터 펌프가 필요로 하는 전력을 공급하는데 사용할 수 있으며 회전 속도를 설정하여 CPU의 온도 변화와 상관없이 회전 속도가 유지되어 작동 성능에 영향을 주지 않는다. OPT 팬 커넥터는 고급 듀얼 방열팬을 설치하는 데에도 매우 유용하다. CPU 팬커넥터와 함께 사용하도록 탑재되어 CPU의 온도에 따라 팬의 회전 속도를 정확하게 콘트롤할 수 있어서 방열 효과가 훨씬 개선되었다.

10K 울트라 듀러블 블랙 솔리드 커패시터

사용 수명

위에 소개한 기능과 상세한 규격은 제품의 모델에 따라 다를 수 있습니다.
이미지와 규격에 변동이 있을 경우 별도로 통지하지 않음을 알려드립니다.

하이엔드 1만 시간 솔리드 커패시터

주류급 5천 시간 솔리드 커패시터

기본형 2천 시간 솔리드 커패시터

GIGABYTE 9시리즈 메인보드는 고품질의 솔리드 커패시터를 채택하여 컴퓨터 의 익스트림한 성능이 고부하에서 장시간(10,000시간) 작동되어도 최고의 성능과 안정성이 유지된다. GIGABYTE 9시리즈 메인보드가 채택한 블랙 솔리드 커패시터는 일본의 유명 커패시터 제조업체인 Chemi-Con과 Nichicon이 공급하는 것으로 ultra-low ESR이어서 CPU의 부하가 아무리 높아도 전원을 안정적으로 공급할 수 있다.

5倍(15µ)금 도금된 CPU 소켓

GIGABYTE 9시리즈 메인보드는 금 도금 CPU 소켓을 채택했다. 이는 CPU 소켓이 최고의 신뢰성과 사용 수명을 지니고 부식으로 인한 손상과 접촉 불량을 걱정할 필요가 없다는 것을 의미한다.

15µ
금 도금된 CPU소켓

	3µ 금 도금된 CPU소켓
	3µ 금 도금된 CPU소켓			μ= microinch

기존 디자인

새로운 디자인

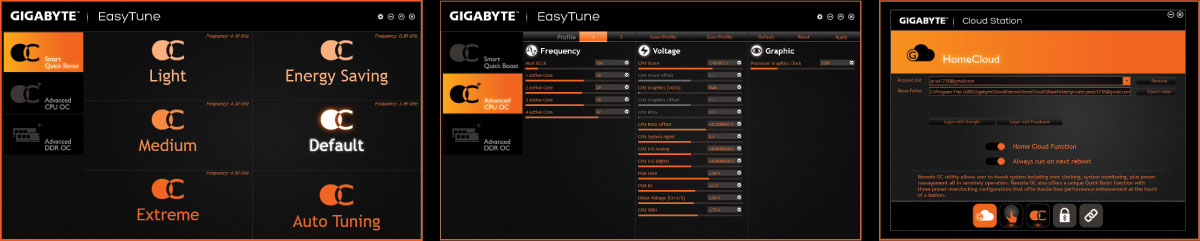

EasyTune™ 및 Cloud Station™ 유틸리티를 탑재한 GIGABYTE App Center

GIGABYTE App Center는 사용자가 GIGABYTE의 널리 인기있는 다수의 유틸리티를 쉽게 접근할 수 있게 해주고 GIGABYTE 메인보드의 뛰어난 기능을 완벽하게 발휘할 수 있도록 도와준다. GIGABYTE App Center는 간단하고 일괄적인 사용자 인터페이스를 사용하여 시스템에 설치되어 있는 모든 GIGABYTE의 유틸리티를 쉽게 작동시켜 준다.

GIGABYTE UEFI DualBIOS™ 계기 모드(Dashboard Mode)

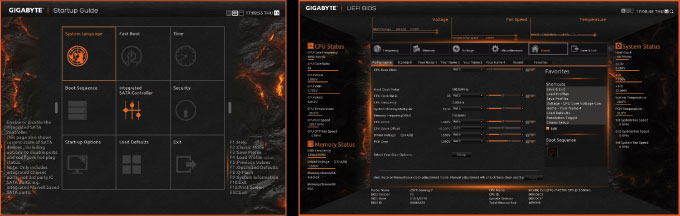

GIGABYTE UEFI DualBIOS™는 새롭게 디자인된 사용자 인터페이스를 채용하여 BIOS 설정 조정을 쉽게 할 수 있게 해서 기존과 전혀 다른 느낌을 줄 것이다.
• 사용자 정의된 인터페이스로 BIOS의 디자인을 쉽게 조정할 수 있다. • 오버클럭 및 성능 설정을 실시간으로 정할 수 있다. • 부드러운 마우스 콘트롤과 사용자정의할 수 있는 단축키를 내장하여 관련 설정을 쉽게 진행할 수 있다.
