4K 콜라주 디스플레이 기술: 사용법

간단한 사용법을 활용하면 GIGABYTE 7시리즈의 듀얼 Thunderbolt® 포트 메인보드에 Intel® HD4000 퓨전형 그래픽* 및 4개의 표준 HD 디스플레이어를 탑재하여 Intel의 콜라주(Collage) 디스플레이 기술을 사용할 수 있다.

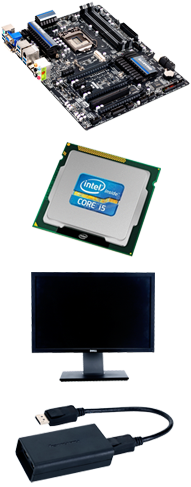

다음의 컴포넌트가 필요하다

1. 메인보드 - 듀얼 Thunderbolt(Mini Displayport)포트를 빌트인한 GIGABYTE 7시리즈 메인보드

2. 프로세서 - HD4000그래픽 코어를 지원하는 Intel Core 프로세서(i7 또는 i5)*

3. HD 디스플레이어 - 1920*1200 또는 1920*1080 해상도를 지원하고 DisplayPort 인터페이스를 지원하는 디스플레이어 4개. 수직 모드를 원한다면 디스플레이어를 고정해야 한다.

4. Intel® 콜라주 디스플레이 드라이버 - 최신 Intel® 콜라주 디스플레이 드라이버를 GIGABYTE의 공식사이트에서 다운로드한다: http://www.gigabyte.kr/


5. DisplayPort 분배기 - GIGABYTE의 듀얼 Thunderbolt 메인보드에서 디스플레이 신호를 보내려면 Displayport 케이블이 있는 Displayport 분배기(DisplayPort Splitter) 그리고 Mini Displayport와 Displayports를 연결하는 어뎁터가 필요하다.


*주의: 호환되는 장치 목록에서 자세한 정보를 얻을 수 있다.







설치 방법

1단계: PC단자 연결

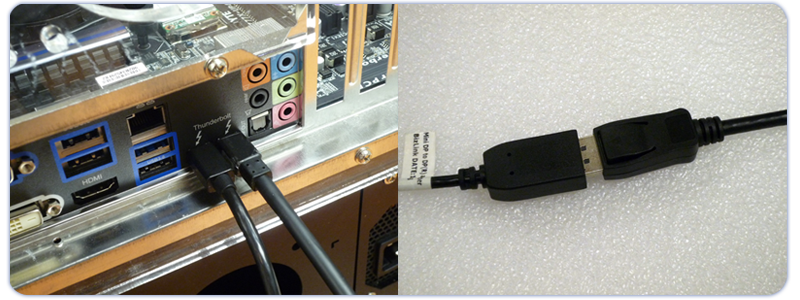

먼저 2개의 Mini Displayport 케이블을 모두 메인보드의 Mini Displayport(Thunderbolt)포트에 연결하고 이들 Displayport 케이블을 Displayports 분배 어뎁터(DP Splitter)에 연결한다.
주의: 만일 Displayport 케이블이 한쪽은 Mini Displayport이고 다른 한쪽은 표준 Displayport로 설계된 것이라면 Mini Displayport 어뎁터 케이블을 사용하지 않아도 된다.



2단계: Displayport 분배 어뎁터를 연결하기

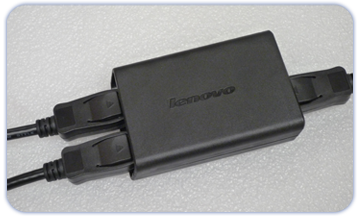

그리고 2개의 Displayport 분배기(DP Splitter)를 각각 표준 Displayport 케이블로 연결한다.



3단계: 4개의 모니터를 연결

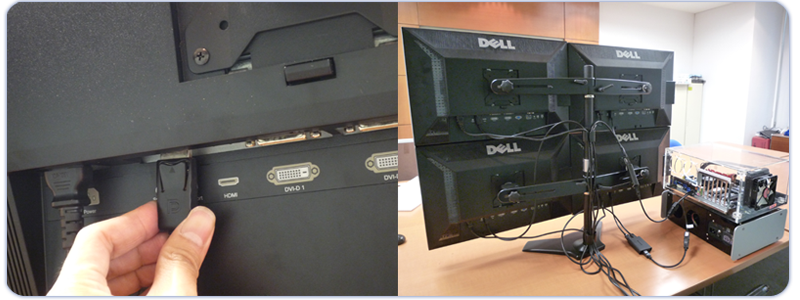

이 단계에서는 4개의 연결된 Displayport 케이블을 먼저 준비해 둔 4개의 모니터에 연결하고 케이블을 정리한다. 아래의 이미지와 같이 4개의 모니터에서 모두 신호가 잡히는지 확인한 다음 Intel의 최신 드라이버를 설치하여 설정한다.


4단계: Intel® 콜라주 디스플레이 드라이버를 설치하기
Intel 및 GIGABYTE에서 제공하는 이 드라이버는 4개의 HD 디스플레이로 4K HD 해상도(3840 x 2400 화소)의 PC 환경을 구축할 수 있게 해준다. 최신 Intel® 콜라주 디스플레이 드라이버는 GIGABYTE의 공식사이트에서 다운로드 받을 수 있다: http://www.gigabyte.kr/
드라이버를 설치하는 방법은 설치 과정에서 시스템이 제시하는 가이드를 따라 진행하면 된다. 설치 과정에서 시스템이 PC의 재부팅을 요구할 수 있음을 주의한다.


5단계: Intel® 콜라주 디스플레이 드라이버를 설치하기

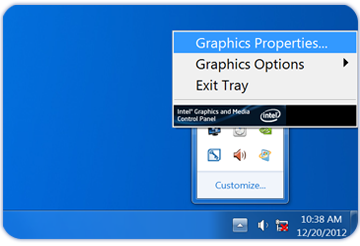

드라이버 설치가 끝난 후 작업 표시줄의 오른쪽 아래에서 Intel Graphic and Media Control Panel 프로그램의 아이콘을 찾아 Graphics Properties 옵션을 클릭한다. 이 프로그램은 Intel® 콜라주 디스플레이 드라이버의 프로그램을 제어 및 설치한다.

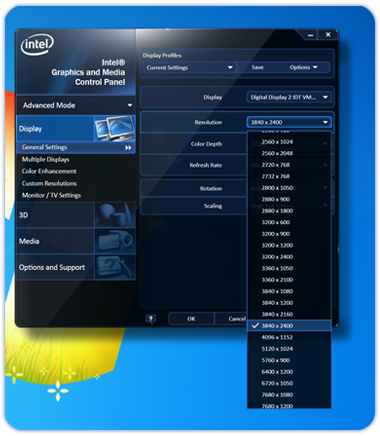

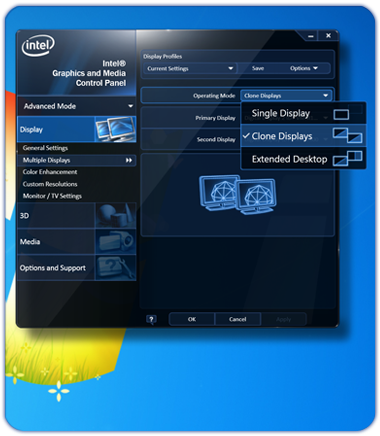

수직 모드로 설정하려면 Operating Mode 메뉴에서 Clone 모드를 선택하고 모니터의 해상도를 3840 x 2400 또는 3840 x 2160로 설정해야 한다.


반면 수평 모드로 설정하려면 Operating 모드 메뉴에서 Extend Desktop을 선택하고 모니터의 해상도를 7680 x 1200 또는 7680 x 1080로 설정하면 된다!
