GIGABYTE 울트라 듀러블™, PC를 위한 최고의 선택


|
|
|




울트라 듀러블™-유사 이래 업계 최고 품질의 CPU 전원부 설계
유사 이래 최고 품질의 울트라 듀러블™ 메인보드에
GIGABYTE는 울트라 듀러블™5를 채용하여 또다시 메인보드의 품질과 내구성을 업그레이드했다. 울트라 듀러블™은 고전류 처리 능력을 강화하는 다양한 컴포넌트를 채택하여 CPU에 최고 품질의 전력을 제공함으로써 열처리, 고효율, 메인보드의 수명 연장 등 최고 성능에 대한 수요를 최대한 충족시켜줄 것이다.

IR3550 PowIRstage®
업계에서 최고로 평가되고 무수하게 제품상을 수상한 Power Stage칩
• 최고 60A의 고전류를 처리하며 시스템이 작동하는 동안 발열 온도를 낮게 유지해 줌
• 완벽한 매칭: GIGABYTE의 울트라 듀러블™5 메인보드는 IR사의 디지털 PWM 콘트롤러 칩셋과 IR PowIRstage®칩을 사용하여 독특하면서 완벽한 전력 공급 시스템을 구축했다.
• 업계 최초로 최고 95%의 전력 효율 달성


최적의 CPU 전원부 설계

2x 구리 내장 PCB
는 전원부 페이즈 및 컴포넌트 사이에 충분한 전력을 제공하여 일반 부하가 높은 전력 수요를 제어하여 CPU 주변의 중요한 컴포넌트에 전원을 공급할 때 생기는 열을 크게 줄일 수 있다.

고성능 페라이트 코어 초크
최대 60A의 고전류를 안정적으로 공급한다.

*위의 컴포넌트의 자세한 내용은 제품 모델에 따라 다를 수 있음

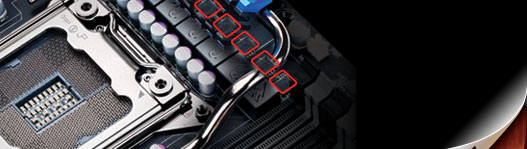

CPU 전원부의 쿨링 장치를 안팎에 장착
GIGABYTE의 울트라 듀러블™5 메인보드는 IR3550 PowIRstage® 칩을 빌트인하여 업계 가운데 최대 60A의 고전류를 처리하는 고성능을 제공하며 전력 소모가 적고 효율이 매우 뛰어나 전원부의 발열을 최소화하고 있다.

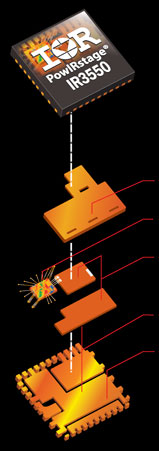

레이아웃과 패키징은 전원의 모든 경로를 구리 판박으로 연결함으로써 기존의 와이어 본딩으로써 생기는 강력한 저항으로 인한 전력 소모 및 초크가 일으키는 고주파 소음 그리고 과도한 AC 전류의 손실을 줄였다.

MOSFETs 사이의 전원을 구리 판박으로 연결하여 전력 소모를 크게 줄이고 열 전달을 돕는다.
IR사가 생산한 MOSFET 드라이버
상단의 MOSFET(Control FET)는 게이트 차지(gate charge)가 매우 낮다. 하단의 MOSFET(SyncFET)는 집적된 고성능 쇼트키 다이오드(Schottky Diode)이다.
전류는 장치의 바닥에서 구리 클립을 통해 control FET (duty cycle On) 또는 Sync FET (Duty cycle Off)으로 전달하는 경로가 꽤 짧다. 이 부분이 60A의 전류를 처리할 수 있고 내구성이 큰 또다른 요인이다.
맞춤화된 구리 리드 드프레임이 실리콘에서 열을 빼앗아간다.
기존의 CPU 전원부

PWM 콘트롤러
MOSFET 드라이버
기존의 상하단 MOSFETs
초크
커패시터
CPU

CPU 전원부에 대한 Q&A

CPU 전원부란 무엇인가?
메인보드의 CPU 전원부는 다양한 컴포넌트(PWM 콘트롤러, MOSFET 드라이버, 상하단 MOSFET, 초크, 커패시터 및 관련 회로 등)을 포함하며 전력을 CPU에 공급하는 것을 책임지고 있다.

MOSFET는 무엇인가?
MOSFET는 CPU 전원부에서 가장 핵심적인 컴포넌트 중 하나이다. MOSFET는 전류가 CPU에 전달되는 것을 허용 또는 허용하지 않는 스위치이기 때문이다. 이러한 스위치 기능은 MOSFET 드라이버와 PWM 콘트롤러에 의해 제어된다. MOSFET는 전원부의 전체 설계 가운데 가장 값비싼 컴포넌트 중 하나이다.

Power Stage는 무엇인가?
Power Stage는 싱글칩이다. Power Stage는 MOSFET 드라이버, 1개의 상단 MOSFET와 2개(or 1개)의 하단 MOSFET를 포함한다. Power Stages는 최첨단 제조 공정을 채택하기 때문에 효율과 성능이 매우 뛰어나다.

기존의 MOSFET(또한 D-Pak MOSFET라고도 불림)란 무엇인가?
기존의 MOSFET는 비교적 오래된 MOSFET라 할 수 있다. 일반적으로 기존의 CPU 전원부에 사용되는 것으로 개별적인 MOSFET 드라이버, 상하단 MOSFET도 각각 개별적으로 사용된다(즉 멀티칩 MOSFET 설계임). 이러한 설계는 저렴하지만 효율성은 싱글칩 Power Stage보다 훨씬 낮다.



싱글 패키지 디자인
International Rectifier사는 세계 최고 수준의 패키지 기술을 사용하여 특허 신청중인 DirectFET® 설계를 개발했고, 열처리(쿨링) 능력과 레이아웃이 다른 MCM 패키지보다 훨씬 우수한 PowIRstage®제품을 제조하고 있다.

싱글 패키지*
vs.
멀티칩


상단의 MOSFET

드라이버 IC


하단의 MOSFET
* 특허 신청 중

기타 MOSFET의 레이아웃은 상단 MOSFET, 하단 MOSFET, MOSFET 드라이버 IC 등 멀티칩이 병렬로 배치되어 메인보드의 물리적 공간을 차지할 뿐아니라 불필요한 전력 손실을 일으킨다.
상단의 MOSFET
(기존 MOSFET)

하단의 MOSFET
(기존 MOSFET)

드라이버 IC
( MOSFET 드라이버)






뛰어난 열처리, 고효율, 고성능
고효율 = 낮은 전력 소모 =발열 적음 = 사용 수명 연장


IR3550 PowIRstage®칩은 다른 MOSFET보다 발열이 적다는 특성을 지니고 있기 때문에 오버클럭 성능을 한 차원 더 높이 끌어올릴 수 있다!

기존 MOSFET
대조 샘플
Lower RDS(on) MOSFET
최대 40°C 낮음
IR3550 PowIRstage®
최대 60°C 낮음
보통
좋음
가장 좋음

* 테스트 결과는 참고용일 뿐임. 시스템에 따라 결과가 달라질 수 있음.
*최대 60° C보다 낮은 온도는 4페이즈 IR3550 PowIRstage®+2x Copper PCB 및 4페이즈 D-PAK MOSFET 디자인으로, 실험실에서 히트 싱크(방열판)와 열처리 장치 없이 100A의 고전류를 10분간 처리할 때 얻은 값이다.


IR3550 PowIRstage® 칩은 다른 MOSFET 설계보다 발열이 적다는 특성을 지니고 있기 때문에 오버클럭 성능을 한 차원 더 높이 제고할 수 있다! 각종 전원부 컴포넌트는 각각 정상 작동할 수 있는 최고 온도가 있는데, 이러한 익스트림 온도에 도달했을 경우에 전압을 올리면 발열 현상만 일어나고 오버클럭은 실패한다. IR3550 PowIRstages® 칩은 고전압 환경에서도 기존의 설계보다 발열이 훨씬 적어서 오버클럭에 필요한 훨씬 높은 전압을 이겨낼 수 있기 때문에 잠재된 오버클럭 성능이 크게 향상되었다.

발열 감소 = 오버클럭 성능 강화
MOSFET의 오버클럭 안정성
과열
오버클럭에 필요한 전력 부족

IR3550
PowIRstage®
가장 좋음

Lower RDS(on) MOSFET
(WPAK, PowerPak MOSFET)
좋음

기존 MOSFET
(D-Pak MOSFET)
보통




고전류를 처리하는 고성능 컴포넌트

GIGABYTE의 울트라 듀러블5메인보드는 고성능 Power Stages 및 Ferrite Core Chokes 그리고 GIGABYTE의 독자적인 2x 구리 내장 PCB를 탑재하여 최대 60A의 전력을 안정적으로 공급할 수 있다.
60A의 고전류를 처리하는 고성능 페라이트 코어 초크


업계를 선도하는 60A의 고전류 처리, 매우 낮은 전력 소모, 뛰어난 전력 효율 및 열처리 기술



고품질 컴포넌트가 안팎에 포진

GIGABYTE 울트라 듀러블 메인보드에 탑재된 고성능 IR3550 PowIRstage®칩과 2X 구리 PCB는 눈으로 직접 확인할 수 없지만이 컴포넌트가 정상 작동하면 전력 효율을 제고하여 전력 소모를 줄이고 시스템의 발열 온도를 낮춰 준다. 또한 오버클럭 성능을 제고하고 시스템의 수명을 연장시킨다. 이것이 GIGABYTE의 울트라 듀러블 메인보드가 드리는 품질에 대한 약속이다.

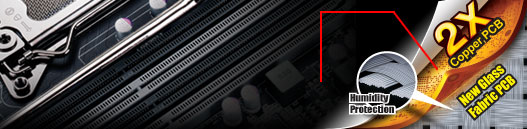

PCB (Printed Circuit Board;인쇄 회로 기판)
2x copper PCB = 회로기판에서의 구리 중량
30.48cmx 30.48cm(1square foot) PCB는 56.7g(2온스)

회로 내부의 구리층
두께
2 X구리
0.070mm (70 µm)
1 X구리
0.035mm (35 µm)
고성능
페라이트 코어 초크

솔리드 커패시터

Power Stage

2온스 구리
PCB 내부층
시그널 레이어

전원 레이어


새로운 유리섬유

접지층

시그널 레이어



2X 구리 내장 PCB의 장점:
초저온
최고의 오버클럭 성능
최고 절전
2X Lower Impedance
Lower EMI
우수한
ESD보호 설계

GIGABYTE의 독자적인 2x 구리 내장 PCB는 전원부 페이즈 및 컴포넌트 사이에 충분한 전력을 제공하여 일반 부하가 높은 전력 수요를 제어하여 CPU 주변의 중요한 컴포넌트에 전원을 공급할 때 생기는 열을 크게 줄일 수 있다. 또한 메인보드는 오버클럭을 실행할 때 증가된 필요 전력을 처리할 수 있느냐는 매우 중요한 숙제이다.



울트라 듀러블™에 대한 자세한 내용은 다음을 참조한다: http://www.gigabyte.kr/MicroSite/312/ud5.html
