OC-VRM은 참신한 CPU전원 공급부로서, 탄달 커패시터, 50A전류를 허용하는 MPFC(Max Power Ferrite Core) 및 액티브 Driver-MOSFETs 등 새로운 소재를 엄선하여 CPU에 고효율 전류를 공급할 수 있으며 시스템의 온도를 안정적으로 낮춰줄 수 있게 했다. OC-VRM의 또다른 독특한 기능은 PWM주파수를 직접 오버클럭 할 수 있으며 각 페이즈의 전원 분배를 리얼 타임으로 조절할 수 있게 한 것이다. CPU에 최대 전력이 필요할 경우, 사용자는 독특한 탄달 커패시터와 50A 전류의 MPFC 디자인을 통해 PWM주파수를 늘려, 훨씬 많은 전류를 제공할 수 있다. 또한 X58A-OC는 부품을 엄격하게 선별했으며 특히 각 컴포넌트 사이의 거리를 조절하여 오버클로킹할 때 절연이 잘 되도록 했다.

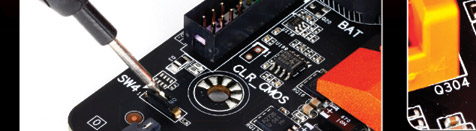

간단하고 빠른 절연 작업

X58A-OC 다른 메인보드

최대1200W전원 출력
최대 1500W 전원 입력 2* 8Pin CPU 전원 커넥터
	드라이버 MOSFET
	고성능 저온 최대 50A 싱글 Choke
	초고속 탄달커패시터 채택
	Intersil 오버클럭 PWM
	리얼타임 PWM주파수를 600K/800K/1000K로 오버클럭

OC-Touch새로운 오버클록 방식으로 메인보드의 온보드 OC 터치 버튼을 사용하여 오버클로킹을 하도록 했다. OC-Touch 는 CPU 내부 배수와 외부 배수를 직접 수동 조절할 수 있으며 BCLK 세팅을 바꾸어 1MHz 또는 0.3MHz을 선택할 수 있게 했다. 컴퓨터의 운영시스템이 BIOS, DOS 또는 Windows일 경우에 이들 버튼은 언제든지 리얼타임으로 작동하여 오버클럭을 위한 튜닝을 훨씬 직관적이고 간편하게 할 수 있게 했다. 또한 온보드 4G Ready 버튼은 오버클럭 초보자라도 간단하게 자동으로 CPU를 직접 4GHz로 오버클로킹을 시행할 수 있다. 그리고 능숙한 오버클로커라면 손쉽게 CPU의 익스트림 주파수를 찾아낼 수 있게 했다. 메인보드의 각 전압 측적 모듈이 장착되어 사용자가 효율적으로 주요 핵심 오버클럭 컴포넌트를 모니터링할 수 있게 했다. OC-Touch는 오버클럭 훨씬 간단하게 해 준다!

		전원버튼	BCLK업
	재부팅 버튼	CPU ratio 올림		CPU ratio 낮춤	BCLK다운
디버그 LED		온보드 전압측정 모듈 사용자는 전량계로 실제 전압을 측량할 수 있다	4G Ready버튼 시스템을 또 부팅시킬 때 자동으로 CPU를 최대 4GHz까지 오버클럭		OC Gear BCLK 세팅을1MHz 또는 0.3MHz로 조정

OC-PEG 는 업계 최초의 전원 지원 기능으로 X58A-OC 온보드 2*SATA 전원 커넥터는 사용자의 전원 공급장치를 장착하여 PCI-E슬롯 컴포넌트에 더 많은 페이즈의 PCI-E보조 전원을 공급함으로써, 사용자의 그래픽카드에 전원을 충분하고 안정적으로 공급한다. 독립적인 전원 입력으로 각 그래픽카드는 최적의 오버클로킹을 할 수 있게 된다. 4-way CrossFireX™를 사용하는 오버클로커는 더 이상 그래픽카드의 전원 공급이 부족하여 오버클럭이 실패하는 문제를 우려할 필요가 없다.

2세트의 별도 PCIe 전원 입력
전원을 공급하는 3가지 OC-PEG가능

4-way CrossFire X또는 3-way SLI (4-way 그래픽 카드를 지원하는 OC-PEG를 사용해야 함)를 지원하는 X58A-OC

PCIe주변의 방수 절연이 뛰어남

X58A-OC 다른 메인보드

OC-Cool 은 LED Lit 디자인과 열처리 솔루션을 결합하여 온보드 최대 7x 4-핀 스마트 팬을 장착, 오버클로커가 시스템 팬을 추가 구입 및 설치할 수 있고 소프트웨어로 언제든지 손쉽게 시스템의 온도를 모니터링하여 콘트롤할 수 있다. 또 후면 확충 패널 위치에 있는 OC-Cool 열처리 디자인은 자연 대류를 통해 시스템의 폐열을 배출시키는 피동식 열처리 방식이다. OC-Cool은 기가바이트의 독특한 EasyTune 소프트웨어 또는 BIOS프로파일을 통해 시스템 온도를 정확하게 제어할 수 있으며 시스템의 팬 회전속도를 자동 설정할 수 있다. 컴퓨터가 켜진 상태에서 노스앤사우스 브릿지에 있는 OC-Cool LED 라이트가 환하게 밝혀져 메인보드의 온도를 관리해준다!

온도 조절 가능7x4핀 스파트 팬 콘트롤러

시스템 팬 또는 그래픽카드

시스템 팬/ 그래픽카드

시스템 팬 그래픽카드

빠른 폐열 배출

노스앤사우스 브릿지에 있는 OC-Cool LED 라이트가 메인보드의 온도를 관리해준다.

시스템 팬 또는 그래픽카드

CPU 팬

시스템 팬 또는 그래픽카드

OC-DualBIOS은 온보드 LED 표시장치와 BIOS데이터 스위처가 특징적이다. 이러한 디자인을 통해 사용자는 스스로 컴퓨터를 켤 때 BIOS를 선택하여 오버클럭할 수 있으므로 오버클럭할 때 BIOS가 손상될 위험을 줄여주고 BIOS를 업그레이드한 후에 원래의 BIOS프로파일을 보존해준다. 또한 최대 16가지 BIOS오버클럭 프로파일을 저장할 수 있고 사용이 간단하고 실용적인 OC-DualBIOS은 오버클로커에게 없어서는 안되는 오버클럭 툴이다.

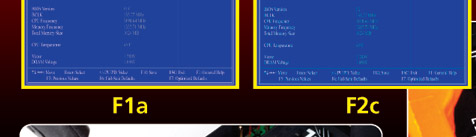

BIOS를 업그레이드하기 전에 먼저 두 BIOS버전의 차이점을 비교한 다음 업그레이드 여부를 결정

OC Dual BIOS는 메인 또는 백업BIOS를 선택할 수 있으므로，오버클로커는 두 BIOS를 손쉽게 치환할 수 있으며 2개의 BIOS는 최대 16가지오버클럭 프로파일을 저장할 수 있다.

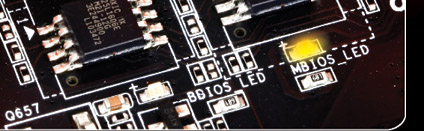

LED표시장치를 통해 BIOS의 부팅상태를 표시하므로, 오버클로커는 사용 중인 BIOS를 확인할 수 있다.
