|   제품 개요   |   주요 기능   |   모델 개요   |   다운로드



|


  Z68 칩셋


개요






모델:

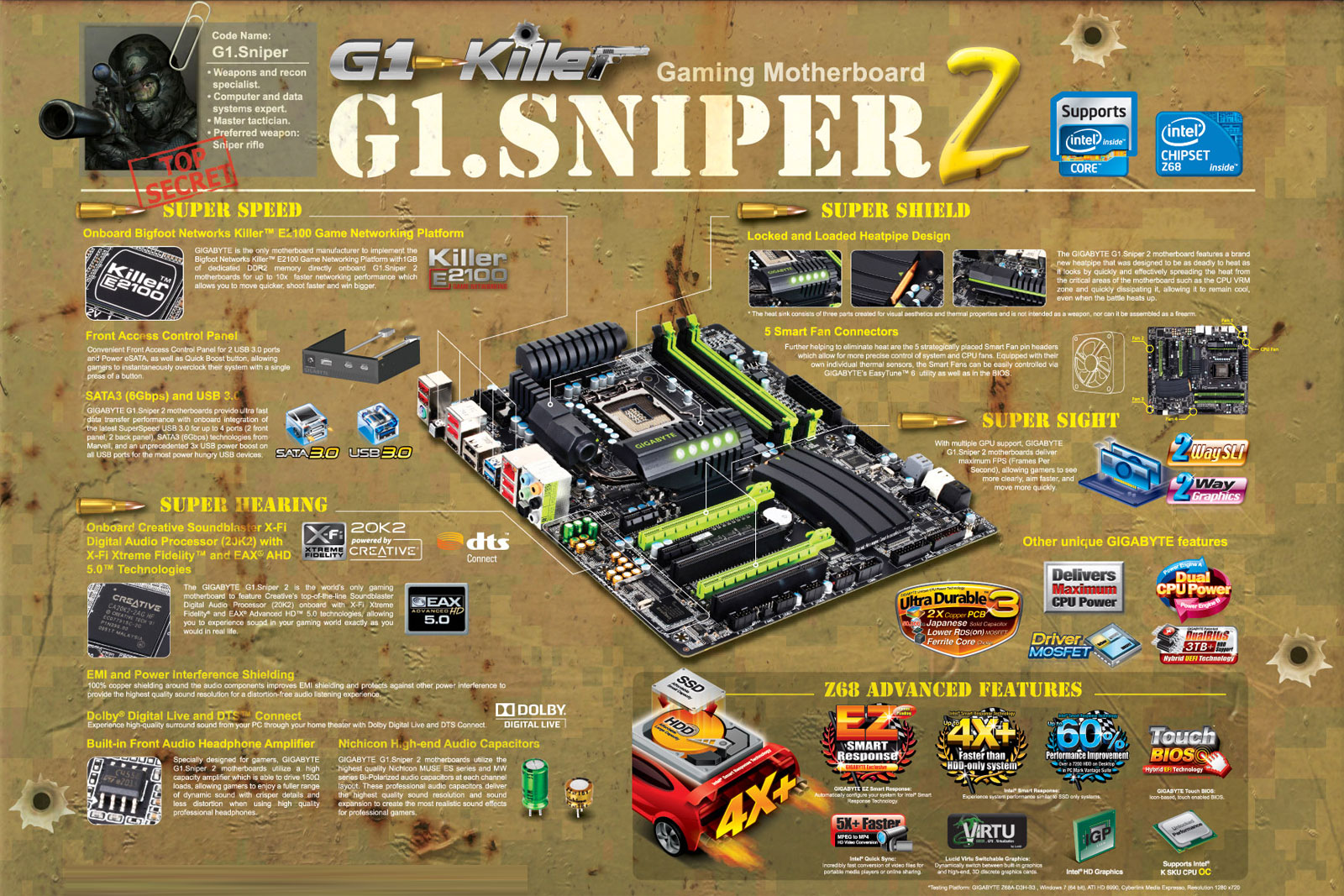

G1.Sniper


제품모델


CPU 지원
2세대 Intel Core프로세서

CPU 소켓
LGA1155

칩셋
Intel Z68 칩셋

퓨전 그래픽
Intel HD 그래픽 2000/3000

그래픽 인터페이스
2*PCI-E 2.0 x16 슬롯
(x16, x8)/ HDMI

메모리 타입
듀얼 채널 2133/1333/1066

메모리 DIMM
4*DDR3(Max 32 GB)

확장 슬롯
2*PCI-Ex1+ 2*PCI슬롯

SATA RAID
RAID 0,1,5,10, JBOD

SATA 커넥터
4* SATA 6Gb/s+3* SATA
3Gb/s+1*eSATA 3Gb/s슬롯

USB
4*USB 3.0 +14*USB 2.0슬롯

오디오
Creative HW audio 20K2

고부하 오디오 헤드셋 증폭기 전면 부착

Nichicon 하이앤드 오디오 전용 커패시터

LAN
Bigfoot Killer™ 2100시리즈 네트워크칩셋 채택

TPM
LPC 소켓을 내장하여 Infineon TPM모듈을 사용

특수 기능 및 SW
Touch BIOS,EZ Smart Response, Intel Smart Response, Lucid Virtu,8페이즈 전원부 설계, 울트라 듀어러블3, On/off Charge, Smart 6, 2 way CrossFireX/SLI,Driver MOSFET,X-Fi,EAX

PCB사이즈 (mm)
ATX (305x264)



  X58 칩셋
개요


모델:

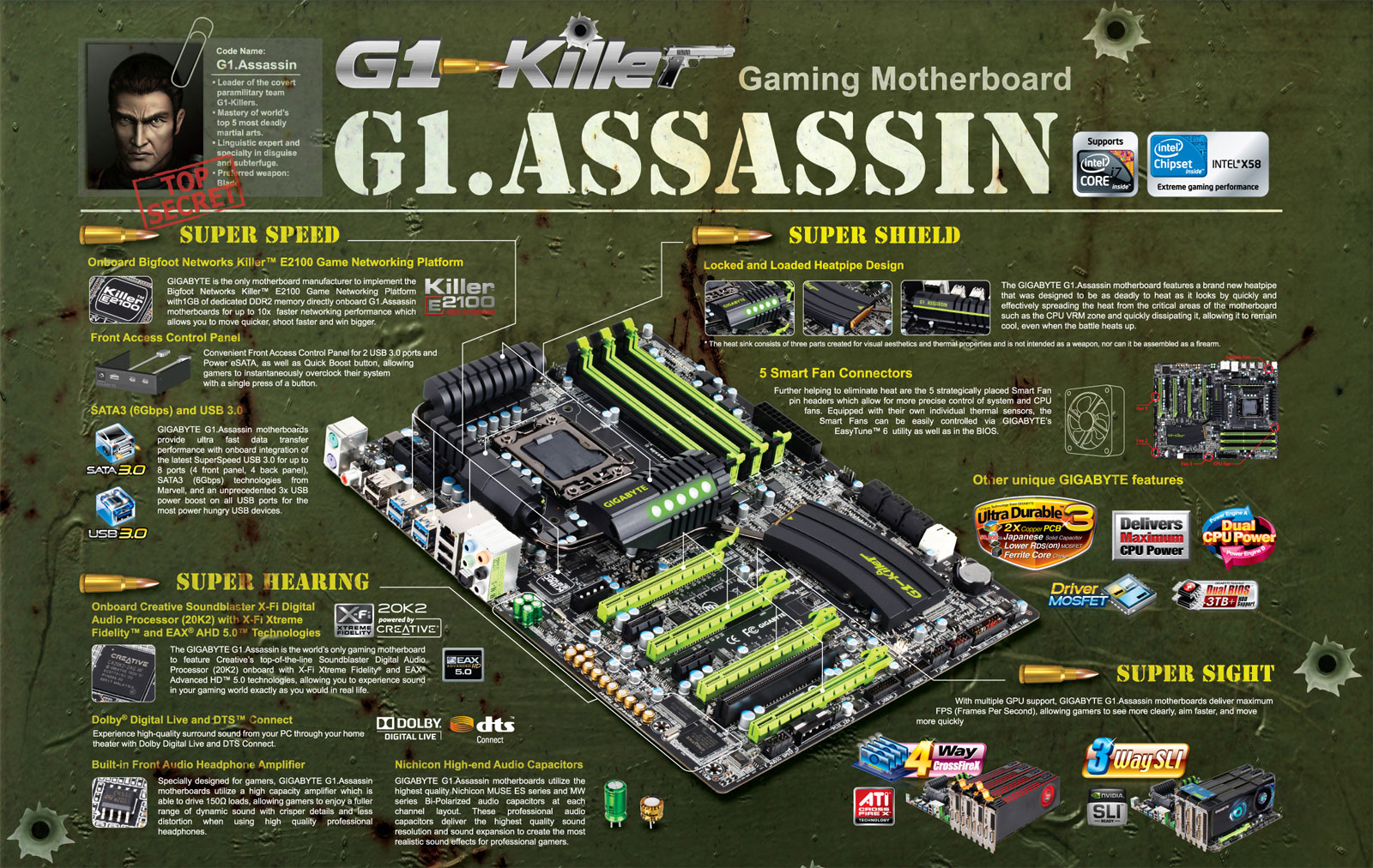

G1.Assassin

모델:

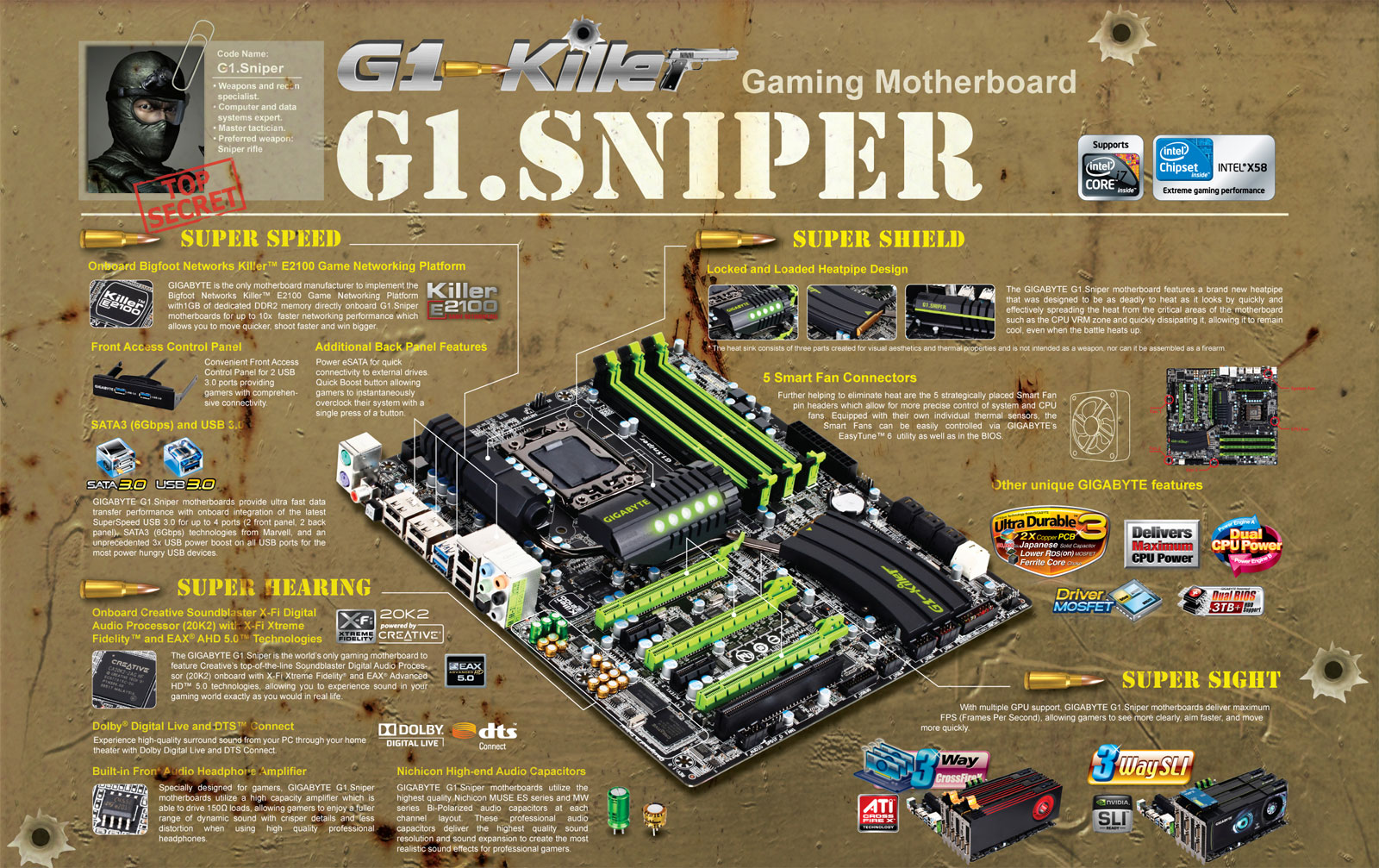

G1.Sniper

모델:

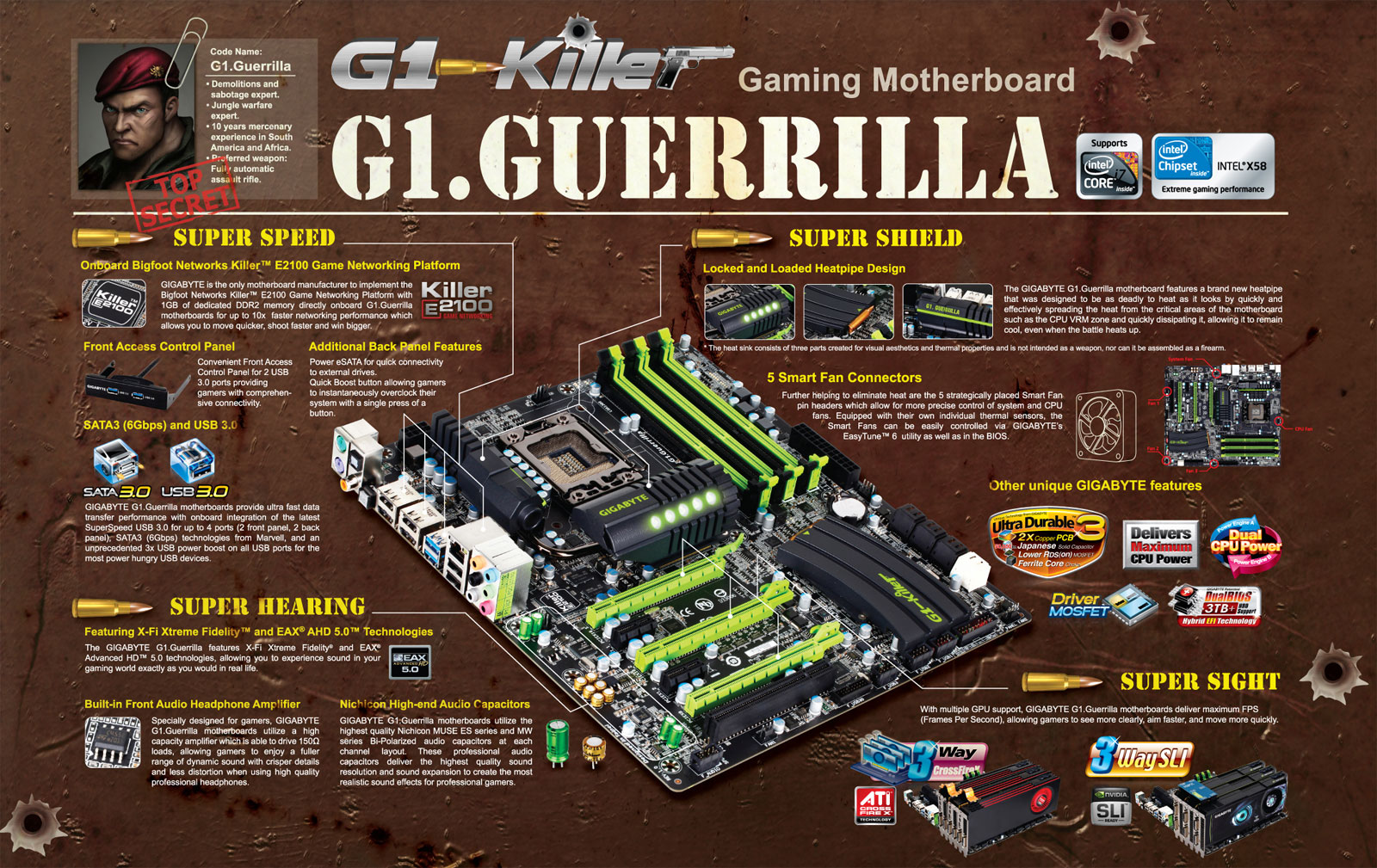

G1.Guerrilla
제품모델

CPU 지원
Intel® Core™ i7 프로세서
Intel® Core™ i7 프로세서
Intel® Core™ i7 프로세서
CPU 소켓
LGA1366
LGA1366
LGA1366
QPI/FSB
4.8GT/s, 6.4GT/s
4.8GT/s, 6.4GT/s
4.8GT/s, 6.4GT/s
칩셋
X58+ICH10R
X58+ICH10R
X58+ICH10R
그래픽 인터페이스
4*PCI-E 2.0 X16 slot (2*16, 2x8)
3*PCI-E 2.0 X16 slot (2*16, 1x8)
3*PCI-E 2.0 X16 slot (2*16, 1x8)
메모리 타입
3채널DDR3메모리 2200/1600 /1333MHz
3채널DDR3메모리 2200/1600 /1333MHz
3채널DDR3메모리 2200/1600 /1333MHz
메모리 DIMM
6*DDR3slot (Max 24 GB)
6*DDR3slot (Max 24 GB)
6*DDR3slot (Max 24 GB)
확장 슬롯
2*PCI-Ex1+ 1*PCI slot
2*PCI-Ex1+ 1*PCI slot
2*PCI-Ex1+ 1*PCI slot
SATA 커넥터

2*SATA 6Gb/s+6*SATA 3Gb/s+
1*Power eSATA슬롯(전면 패널 콘트롤)

2*SATA 6Gb/s +6*SATA 3Gb/s+
2* eSATA 3Gb/s slot
2*SATA 6Gb/s +6*SATA 3Gb/s+
2* eSATA 3Gb/s slot
SATA RAID
RAID 0,1,5,10
RAID 0,1,5,10, JBOD
RAID 0,1,5,10, JBOD
USB 3.0
8 (4 전면, 4 후면)
4 (2 전면, 2 후면)
4 (2 전면, 2 후면)
USB 2.0
8 (4 전면, 4 후면)
12 (6 전면, 6 후면)
12 (6 전면, 6 후면)
오디오
Creative HW audio 20K2
Creative HW audio 20K2
Realtek ALC 889
고부하 오디오 헤드셋 증폭기 전면 부착
고부하 오디오 헤드셋 증폭기 전면 부착
고부하 오디오 헤드셋 증폭기 전면 부착
Nichicon 하이앤드 오디오 전용 커패시터
Nichicon 하이앤드 오디오 전용 커패시터
Nichicon 하이앤드 오디오 전용 커패시터
LAN
Bigfoot Killer™ 2100시리즈 네트워크칩셋 채택
Bigfoot Killer™ 2100시리즈 네트워크칩셋 채택
Bigfoot Killer™ 2100시리즈 네트워크칩셋 채택
하드웨어 오버클럭 버튼
Y(콘트롤 패널 전면 접속)
Y(후면)
Y(후면)
특수 기능 및 SW

16페이즈 전원부 설계, 듀얼 파워 스위칭, 3 way SLI™, 4 way CrossFire™ X, Driver MOSFET, X-Fi, EAX, Dolby, DTS, 3TB이상 HDD 지원, On/Off charge,
USB3.0, 3배 강화 USB 전력, Smart6, 울트라 듀어러블3,
다이나믹 에너지 세이버2

8페이즈 전원부 설계, 듀얼 파워 스위칭, 3 way SLI™, 3 way
CrossFire™ X, Driver MOSFET, X-Fi, EAX,Dolby, DTS, 3TB이상 HDD 지원,On/Off charge,
USB 3.0, 3배 강화 USB 전력, Smart6, 울트라 듀어러블3,
다이나믹 에너지 세이버2

8페이즈 전원부 설계, 듀얼 파워 스위칭, 3 way SLI™,3 way CrossFire™ X,Driver MOSFET, X-Fi,
3TB이상 HDD 지원,On/Off charge, USB 3.0,
3배 강화 USB 전력, Smart6, 울트라 듀어러블3,
다이나믹 에너지 세이버2

PCB사이즈 (mm)
XL-ATX (345x262)
ATX (305x264)
ATX (305x263)
*제품 기능은 모델에 따라 다를 수 있다.
*본 페이지의 규격과 이미지에 변동사항이 있을 경우, 별도로 통지하지 않는다.
*메인보드의 마케팅 현황은 각지에 따라 다를 수 있다.
*기가바이트 홈페이지의 CPU지원 정보를 참조한다.
