특징
|
|
Ultra Durable™ 3

  확고한 메인보드 업계의 선두!
GIGABYTE Ultra Durable™ 3 + Smart 6™ 기술
구리의 뛰어난 냉각성
  GIGABYTE Ultra Durable™ 3 기술


GIGABYTE Ultra Durable™ 3 시리즈 메인보드가 최고의 품질과 가장 혁신적인 메인보드 설계로 또 다시 메인보드 업계를 선도합니다. 2온스 구리를 전원층과 접지층에 접목한 업계 최초의 일반 데스크탑 메인보드 설계로 완성된 GIGABYTE Ultra Durable™ 3 메인보드는 더욱 낮아진 시스템 온도와 오버클러킹 작업을 위해 향상된 에너지 효율성 및 강화된 안정성을 제공합니다.

페라이트 코어
초크

50,000시간 일본제 솔리드 캐패시터

초저 RDS(on)
MOSFET


2 oz 구리 내장 층
신호 층

열가공수지

전원/
접지 층

코어


접지 층
열가공수지
신호 층

  CPU VRM Temperature measurements under system setup with water-cooler block and CPU running at 100% loading

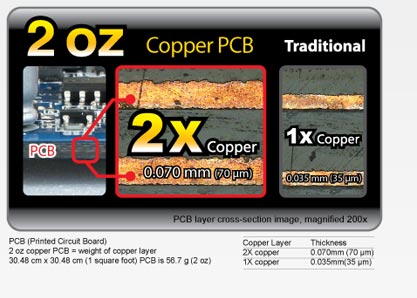

      2 oz 구리 PCB 디자인의 장점
  더욱
낮아진 온도
더욱 뛰어난
오버클러킹
더욱 우수한
전력 효율
2X 더
낮아진
임피던스
초저 EMI 더욱 강해진 ESD 보호

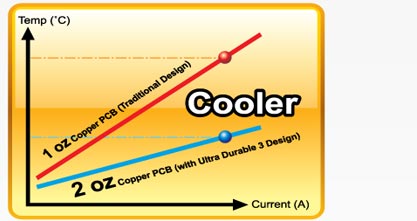

더욱 낮아진 온도
구리의 양을 두 배로 늘려CPU 전원 영역과 같은 메인보드의 중요한 부분의 열을 전체 PCB에 보다 효율적으로 분산시키는 가장 효과적인 열 냉각 솔루션을 제공합니다. 실제로 GIGABYTE Ultra Durable™ 3 메인보드는 기존의 메인보드보다 작업 온도를 두 배나 낮출 수 있습니다.
적외선 CPU VRM 열 그림








* 100% 로딩 시 CPU 실행 하에서 CPU VRM 온도 측정.
2X 더 낮아진 임피던스
그 외에, 배가된 구리의 양은 PCB 전기 저항을 50% 낮춥니다. 전기 저항은 회로가 전류 흐름을 얼마나 방해하는 지를 나타냅니다. 전류 흐름의 저항이 작을수록 에너지 소모량도 적어집니다. GIGABYTE Ultra Durable™ 3 메인보드에서 전체 PCB 전기 소모가 50% 줄어든 것은 또한 열 발생이 줄어든 것을 의미합니다. 2 온스의 구리는 뛰어난 시스템 안정성 제공과 오버클러킹의 한계를 넓히고, 향상된 신호 품질을 제공합니다.

2 oz 구리 PCB


1 oz 구리 PCB


  전자

  전자

임피던스 Ω
  낮을수록 좋습니다



    초저


  더욱 뛰어난 오버클러킹

DDR3 2200+와 DDR2 메모리를 1366+ MHz까지 원천적으로 지원하는 GIGABYTE Ultra Durable™ 3 시리즈 메인보드는 낮은 전압에서 높은 메모리 주파수에 도달할 수 있어, 고화질 비디오와 3D 게임과 같은 대부분의 메모리 집약적인 응용프로그램도 쉽게 실행할 수 있어 낮은 전력 소비로 더욱 높은 메모리 능률을 이루어냈습니다.

초저 EMI
좋은 PCB 회로 구조는 EMI 방출을 제어하는 것이 관건입니다. GIGABYTE의 Ultra Durable™ 3 설계는 2온스의 구리가 들어간 접지층으로 되어 있어 매우 효과적인 이 접지 평판을 통해 신호 상태를 향상시키고 EMI 방출을 더욱 낮추었습니다.

* 전자파 방해(혹은 EMI)는 전자 장치 주변에 영향을 끼치는 불필요한 방해 신호입니다.
Lower is better


더욱 우수한 전력 효율
2온스의 구리를 사용하는 메인보드 PCB 전원 층의 두께를 늘리면 저항이 더욱 감소된 전류가 흘러, 전력 손실이 적고 열 발생이 줄어든 더욱 강력하고 효율적인 전력 순환이 가능합니다.

더욱 강해진 ESD 보호
메인보드 PCB의 접지 층의 2온스 구리는 정전기 방전(ESD) 효율을 최대 10%까지 허용합니다. 이는 정전기에 의해 발생하는 손상에 대해 메인보드 부품을 보다 강력하게 보호할 수 있도록 도와줍니다.
