Ultra Durable
|
|
|
|

         Apakah desain GIGABYTE Ultra Durable 3™ d?
Spesifikasi untuk Motherboard GIGABYTE Ultra Durable 3 Kapasitor Solid buatan Jepang menampilkan 50.000 jam waktu operasi, PCB Tembaga 2X, Ferrite core chokes dengan efisiensi energi yang lebih tinggi dibandingkan dengan lebih core chokes besi umum dan Lower RDS (on) MOSFET yang menampilan resistensi yang lebih rendah, yaitu mengurangi konsumsi daya dan panas.
Ferrite Core Choke


Kapasitor Solid buatan Jepang
50.000 jam
Lower RDS(on)
MOSFET


2X Copper
Inner Layer
Signal Layer

Prepreg

Power Layer

Core


Ground Layer
Prepreg
Signal Layer

Keuntungan dari 2 oz Copper PCB
● Lebih dingin daripada motherboard pada umumnya
● Ketahanan yang lebih sempurna
● Meningkatkan efisiensi energi
● Ruang untuk melakukan overclocking lebih luas

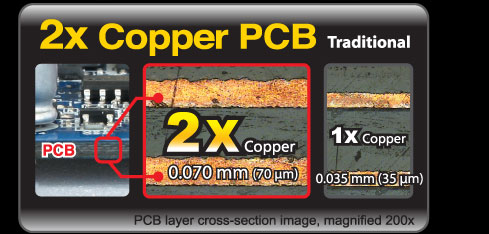

PCB (Printed Circuit Board)
2x copper PCB = 2 oz copper PCB = weight of copper layer
30.48 cm x 30.48 cm (1 square foot) PCB is 56.7 g (2 oz)

Copper Layer Thickness
2x copper 0.070mm (70 µm)
1x copper 0.035mm (35 µm)
Lower
Temperature
Better
Overclocking
Better Power
Effciency
2x Lower
Impedance
Lower EMI Better ESD
Protection
                  Driver MOSFET : Integration of VRM Components

Sebuah Voltage Regulator Module (VRM) tradisional terdiri dari Choke, Kapasitor, MOSFETs dan IC Driver. Dengan menggabungkan MOSFET dan IC driver sesuai dengan Intel ® Driver spesifikasi MOSFET, kita dapat mencapai transfer daya yang lebih tinggi dan peningkatan efisiensi di frekuensi tegangan tinggi untuk memenuhi kebutuhan daya prosesor hari ini. Driver MOSFET juga membantu untuk mengurangi kebutuhan real VRM dalam zona CPU.
  Discrete PowerMOS x 2
Driver IC x 1
  Mounting area
reduced by
50% !
  Traditional MOSFET + Driver IC
  Driver MOSFET

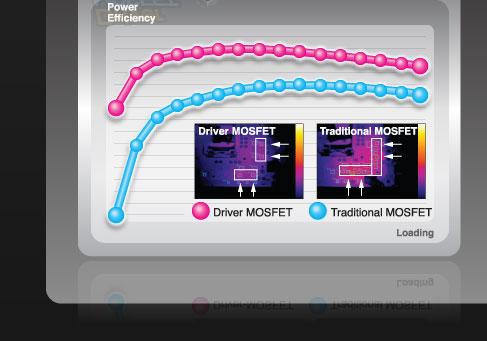

  Power Efficiency
  Manfaat GIGABYTE Ultra Durable 3 dengan Driver MOSFET

GIGABYTE's Ultra Durable 3 dengan
Driver MOSFET
desain biasa

Energy Efficiency
Bagus
Jelek

Component
Switching
Power Loss
Rendah
Tinggi

Heat Generation
Rendah
Tinggi

Daya Tahan
Tinggi
Rendah
                  Ultra Safe :dengan dukungan terhadap HDD 3TB+


GIGABYTE DualBIOS™ adalah teknologi yang telah dipatenkan, bekerja secara otomatis untuk mengembalikan data BIOS saat BIOS utama telah gagal berfungsi dengan normal. Menghadirkan 2 cip fisik ROM BIOS yang sudah terintegrasi pada motherboard, GIGABYTE DualBIOS™ bekerja secara cepat dan tak terasa saat melakukan proses pengembalian ke normal dari kegagalan BIOS untuk bekerja, baik itu karena virus maupun proses update BIOS yang tidak berhasil. Sebagai tambahan yang menggembirakan, kini GIGABYTE DualBIOS™ sudah mendukung untuk melakukan booting dari hard drive berukuran 3TB (Terabyte) atau lebih tanpa di-partisi terlebih dahulu, dan secara efektif meningkatkan kemungkinan upgrade di masa mendatang dengan ukuran volume hard drive yang lebih tinggi.

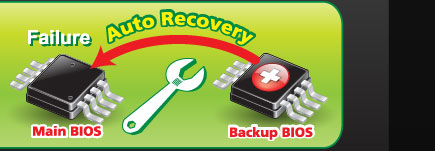

Merecover otomatis
Main BIOS data dari
Backup BIOS ketika
Main BIOS crash
atau gagal
Melindungi DUAL BIOS terhadap kegagalan
Bagaimana jika BIOS Gagal?
Apakah anda pernah di tengah-tenagn uodate BIOS kemudian gagal karena alasan tertentu? Atau bagaimana menjalankan beberapa aplikasi untuk mengetahui bahwa anda sudah terinfeksi oleh beberapa virus baru yang bisa membuat BIOS anda gagal? Tanpa kerja BIOS Motherboard pada dasarnya tidak berfungsi sama sekali. Dapatkah anda bayangkan waktu dan usaha untuk mendapatkan tetap motherboard anda?

DualBIOS™ vs. Single BIOS

  Fitur   GIGABYTE DualBIOS™   Single BIOS
  2 Fisik BIOS ROM onboar memberikan perlindungan
ganda terhadap serangan virus
dan firmware / kerusakan fisik
Yes
No
  Merecovery secara otomatis dari backup BIOS ketika
main BIOS firmware rusak
Yes
No
