Guide d'assemblage d'un système AIO à base de carte mère GIGABYTE Thin Mini-ITX
Les PCs AIO ( All-In-One ) deviennent un choix de prédilection pour de nombreux utilisateurs, offrant une excellent expérience PC au coeur d'un environnement compact. Jusqu'à ce jour, aucun standard ne permettait aux constructeurs de concevoir des cartes mères certifiées avec les environnements AIO, ceci entrainant la production de systèmes exclusifs aux coûts importants et aux innovations limitées. Le tout nouveau standard Intel® Thin Mini-ITX permet aux constructeurs de périphériques et composants de s'associer à l'écosystème AIO et aux utilisateurs de bénéficier de systèmes performants à moindre coût.
Les cartes mères Thin Mini-ITX se doivent de respecter certains standards en matière de conception afin d'assurer une parfaite intégration au coeurs des boitiers compatibles. GIGABYTE propose plusieurs références de cartes mères Thin Mini-ITX répondant à ces critères; compatibles avec les processeurs Intel® Core™ de 4ème génération, intégrant le chipset Intel® HD Graphics.
|
| |

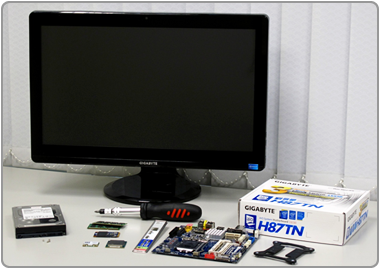

Composants nécessaires |
Vous aurez besoin des composants suivants pour construire le système AIO présenté dans ce guide : |
-
1 carte mère GIGABYTE H87TN
-
1 processeur Intel® Core™ de 4ème génération
-
1 SSD mSATA Kingston
-
2 x modules SODIMM DDR3 2GB Transcend
-
1 carte Wi-Fi / Bluetooth Atheros AR5B22 Mini PCI-E (norme 802.11a/b/g/n et Bluetooth 4.0)
-
1 Boitier Thin Mini-ITX disposant d'un écran LED tactile
Note : Le ventilateur CPU et les systèmes de refroidissement sont inclus dans le boitier. Certains constructeurs de boitiers pourront limiter le support CPU afin d'éviter tout risque de surchauffe. |
|
| |
|
|
| |
Installation |

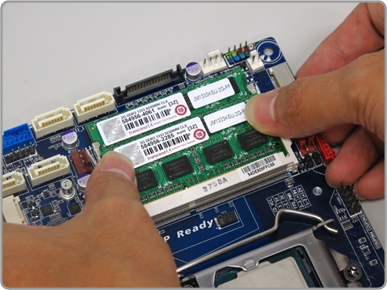

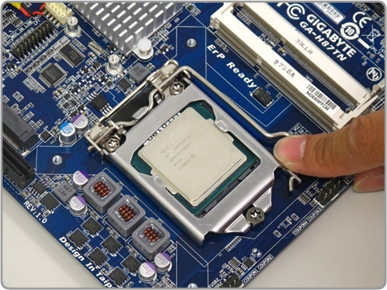

Etape 1 – Installation du Processeur et des Mémoires
En premier lieu, vous devez intégrer votre processeur sur votre carte mère en respectant les règles de montage relatives au socket, en veillant particulièrement à ne pas endommager les pins de ce dernier. Le standard Thin Mini-ITX nécessite l'utilisation de modules DDR3 SODIMM. Installez ces derniers au coeur de votre systsème en les sécurisant correctement grâce aux petits leviers disponibles à cet effet.
|
| |
|
|
|
| |

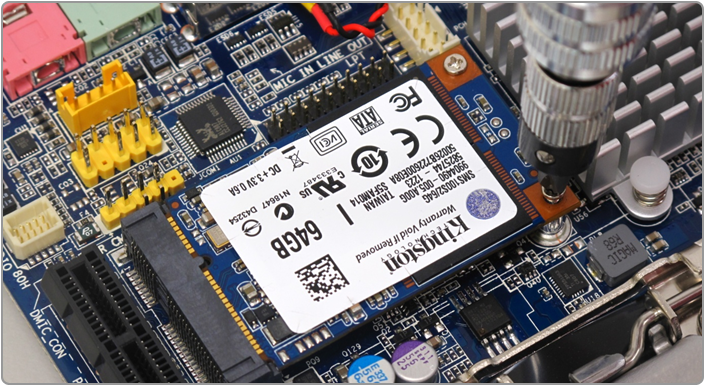

Etape 2 – Installation du SSD mSATA
Les cartes mères GIGABYTE Thin Mini-ITX embarquent un connecteur mSATA permettant la connexion d'un disque SSD mSATA. Conçu pour accueillir votre système d'exploitation, le disque SSD mSATA assurera performances et réactivité de votre environnement, tout en vous faisant bénéficier de gains de place conséquents. Le disque SSD mSATA s'insère dans l'emplacement prévu à cet effet et se trouve être sécurisé grâce à l'utilisation de deux vis. Certains boitiers seront compatibles avec des disques 2.5" ou 3.5" pour des espaces de stockage additionnels, et pourront parfois accueillir un lecteur de disques, ils pourront être connectés en utilisant la connectique SATA.
|
|
|
|
|

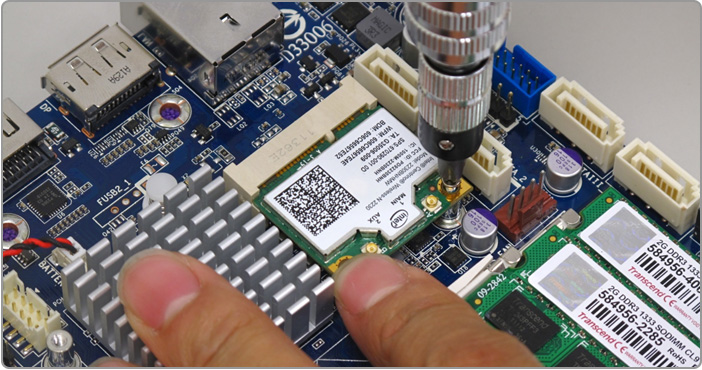

Etape 3 – Installation du module WiFi/Bluetooth
Nous installons notre module Mini-PCIe WiFi/Bluetooth. Les cartes mères GIGABYTE Thin Mini-ITX embarquent un connecteur Mini-PCIe assurant la compatibilité de votre système avec grand nombre de périphériques de communication. Tout comme le connecteur mSATA, le module Mini PCIe s'insère très facilement et se sécurise grâce à deux petites vis.
|
| |
| |

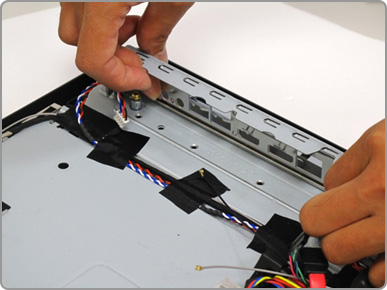

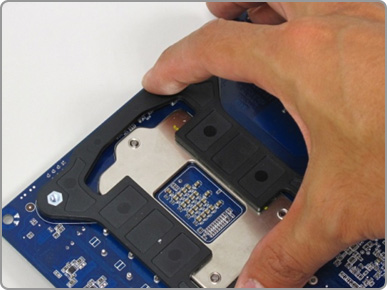

Etape 4 – Installation de la plaque I/O et du support pour ventilateur processeur
Avant d'intégrer notre carte mère, nous installons la plaque I/O ainsi que le panneau qui sécurisera le ventilateur processeur.
|
|
|
|
| |

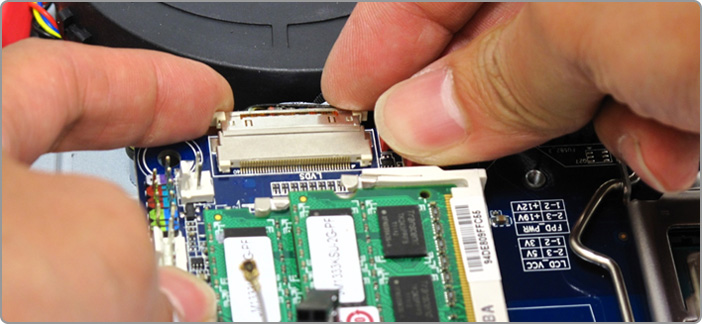

Etape 5 – Branchement du connecteur LVDS, Installation de la carte mère
Un connecteur LVDS standardisé pour l'assemblage de systèmes AIO Thin Mini-ITX est disponible pour vous permettre de connecter votre écran. Comme vous pouvez le voir sur notre image d'illustration, le connecteur doit être relié sur le port de notre carte mère. Assurez-vous de la parfaite connexion du LVDS, en effet, une mauvaise manipulation pourrait entrainer un court-circuit.
|
|
| |

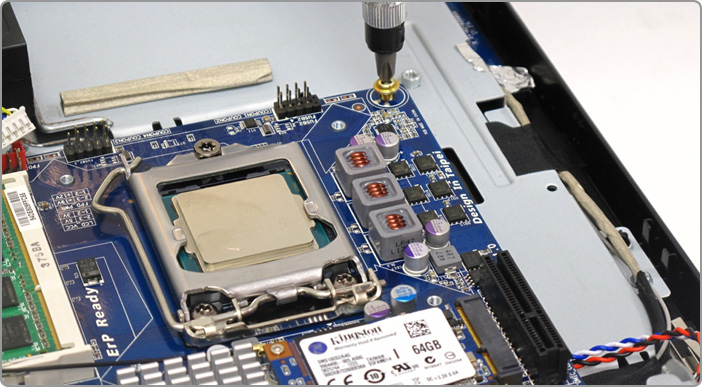

Nous pouvons à présent installer notre carte mère Thin Mini-ITX à l'intérieur du boitier. Comme toute carte mère, elle sera intégrée en utilisant des vis qui viendront s'insérer aux quatres coins de notre référence.
|
|
| |

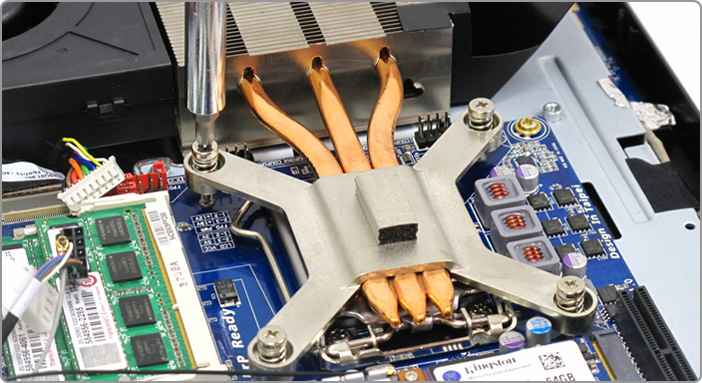

Etape 6 – Installation des systèmes de ventilation
Nous procédons maintenant à l'installation des systèmes de ventilation. Ils pourront varier en fonction de la référence de votre boitier, les principes et règles de base étant similaires à toute configuration, nous pouvons ici vous la détailler. Dans notre exemple, le radiateur est fermement relié à la carte mère sur le socket CPU. Nous nous assurons que le contact entre le processeur et le radiateur est optimale. Le ventilateur assure l'expulsion de l'air chaud au dehors du boitier.
|
|
|
| |

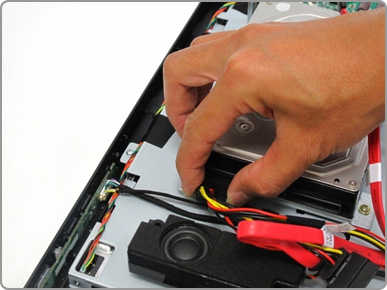

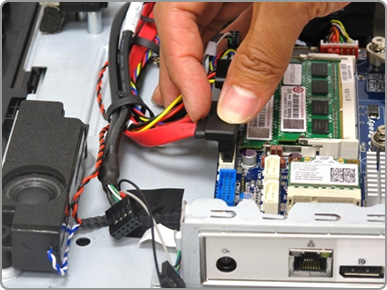

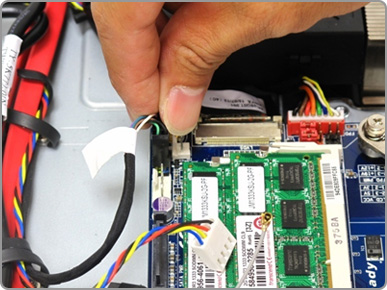

Etape 7 – Connexion des câbles
Une fois l'installation des systèmes de refroidissement finalisée, nous connectons tous les câbles à notre carte mère, incluant câbles d'alimentations et câbles SATA.
|
|
| |

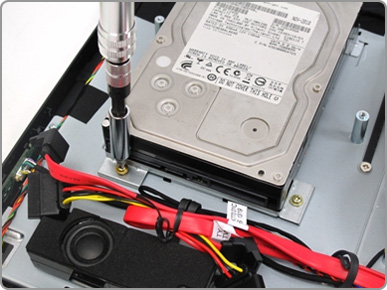

Etape 8 – Installation de périphériques de stockage supplémentaires
Certains boitiers seront compatibles avec des disques 2.5" ou 3.5" pour des espaces de stockage additionnels, et pourront parfois accueillir un lecteur de disques, ils pourront être connectés en utilisant la connectique SATA.
|
|
|
|
| |
|
|

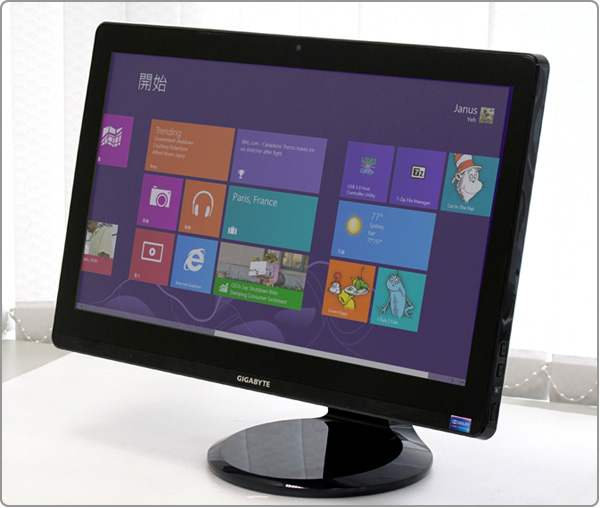

Une fois l'installation matérielle terminée, le panneau arrière pourra alors être remonté. Installez votre système d'exploitation, Windows 8 pourra être un excellent choix grâce au support et à la gestion des fonctionnalités tactiles.
|
|
| |
|
|
|
|
